A QUOS GREASE ukopni separatori kuhinjskih masnoća projektirani su za učinkovito izdvajanje biljnih i životinjskih masnoća iz sivih otpadnih voda koje nastaju u profesionalnim kuhinjama, ugostiteljskim objektima, prehrambenoj industriji i drugim objektima u kojima dolazi do ispuštanja voda opterećenih mastima.
Sustavi su razvijeni i atestirani (ATEST) u skladu s normom HRN EN 1825 te omogućuju jednostavno uključivanje u projekte odvodnje i predtretmana sivih otpadnih voda.
Osnovne karakteristike sustava
- Dostupni u različitim volumenima i kapacitetima za manje i veće ugostiteljske, turističke i industrijske objekte
- Izvedbe MONOBLOCK (jedna posuda) i DUALBLOCK (dvije međusobno povezane posude)
- DUALBLOCK izvedba omogućuje bolju separaciju masnoća i nižu dubinu ugradnje
- Mogućnost ugradnje bez potrebe za betoniranjem u nekolnim (zelenim) površinama, ovisno o modelu
- Monolitna izvedba spremnika bez varova i spojeva
- Otpornost na koroziju, agresivne medije i dugotrajna opterećenja
- Jamstvo 30 godina na trajnost spremnika
- Proizvedeno u Hrvatskoj
- Mogućnost izrade po narudžbi te prilagodbe ulaznih i izlaznih priključaka prema projektnim zahtjevima
Tehnički podaci i nacrti modela (PDF i DWG)

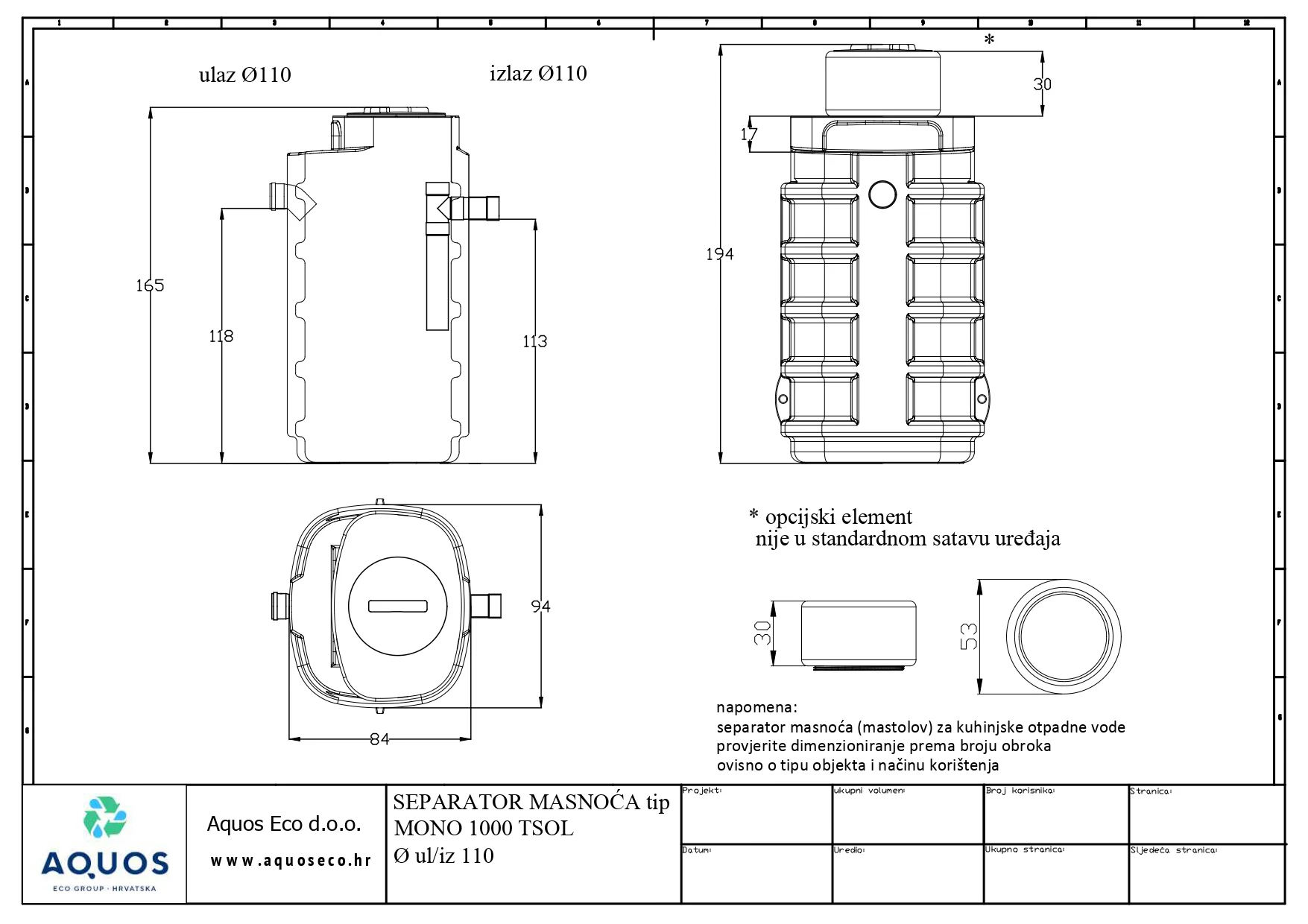

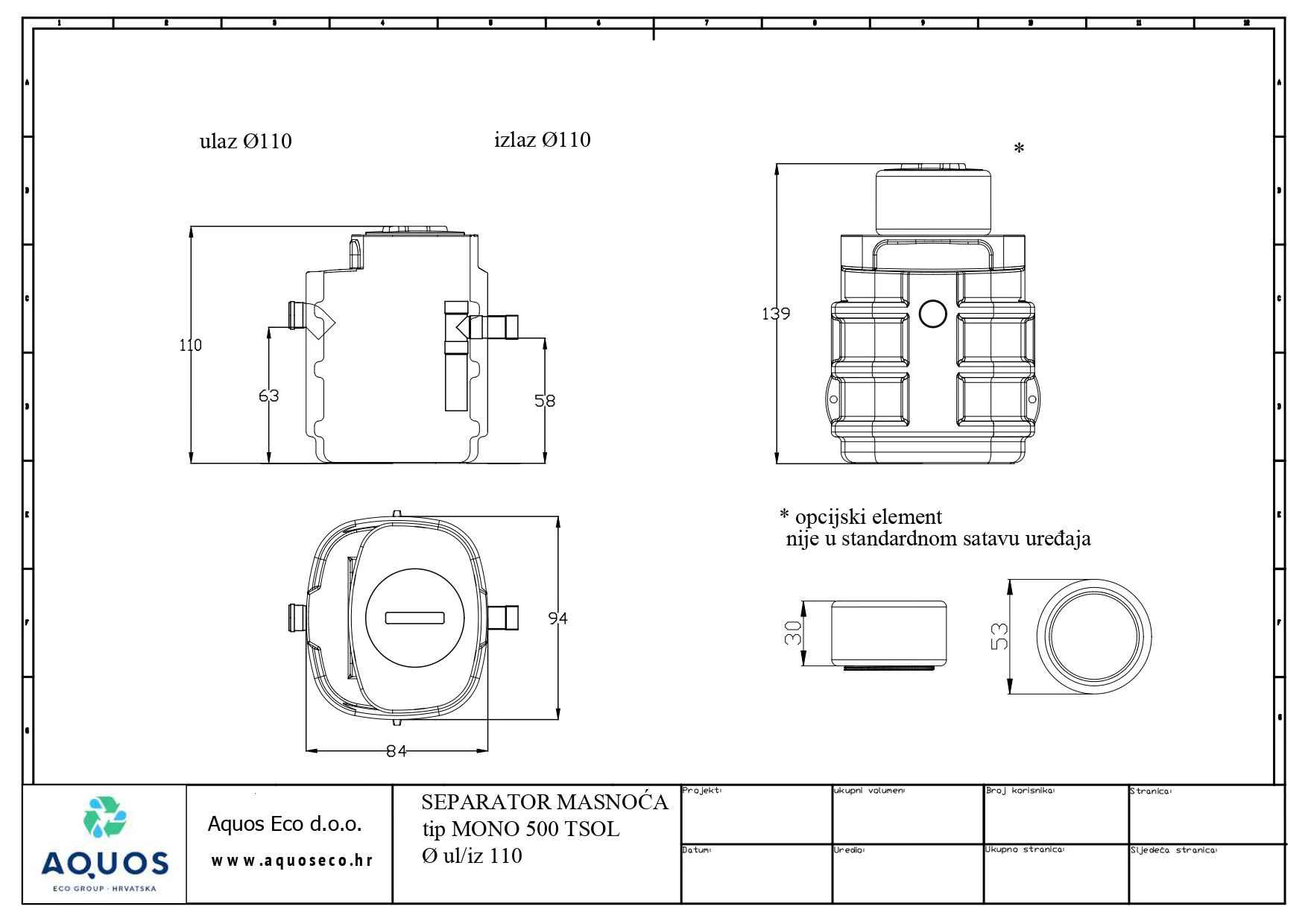

MONO BLOCK
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0523/2 |
| Model | 500 RB1-M |
| Posude | 1x RIO B. 500 |
| Kapacitet lit | 500 |
| Nominalni Q l/s | 2 |
| Masa kg | 26 |
| Visina cm | 95 |
| Dužina cm | 100 |
| Širina cm | 78 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 67 |
| Visina izl. cijevi cm | 62 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 355 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0524/ |
| Model | 700 P-M |
| Posude | 1x POLIG. 700 |
| Kapacitet lit | 700 |
| Nominalni Q l/s | 2 |
| Masa kg | 36 |
| Visina cm | 125 |
| Dužina cm | 80 |
| Širina cm | 80 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 102 |
| Visina izl. cijevi cm | 97 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 40×40 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0526/2 |
| Model | 1000 RB2-M |
| Posude | 1x RIO B. 1000 |
| Kapacitet lit | 1000 |
| Nominalni Q l/s | 3 |
| Masa kg | 46 |
| Visina cm | 123 |
| Dužina cm | 128 |
| Širina cm | 78 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 73 |
| Visina izl. cijevi cm | 88 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 355 + (255) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0526/3 |
| Model | 1000 NSE-M |
| Posude | 1x NSE 1000 |
| Kapacitet lit | 1000 |
| Nominalni Q l/s | 3 |
| Masa kg | 48 |
| Visina cm | 121 |
| Dužina cm | 114 |
| Širina cm | 114 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 90 |
| Visina izl. cijevi cm | 85 |
| Norma | HRN EN 1825 |
| Produžetci | 1X PP 45 + (30) |
| Poklopci | 455 + (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0528/ |
| Model | 1500 NSE-M |
| Posude | 1x NSE 1500 |
| Kapacitet lit | 1500 |
| Nominalni Q l/s | 3,5 |
| Masa kg | 69 |
| Visina cm | 171 |
| Dužina cm | 114 |
| Širina cm | 114 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 140 |
| Visina izl. cijevi cm | 135 |
| Norma | HRN EN 1825 |
| Produžetci | 1X PP 45 + (30) |
| Poklopci | 455 + (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0529/2 |
| Model | 2100 NSE-M |
| Posude | 1X NSE 2100 |
| Kapacitet lit | 2100 |
| Nominalni Q l/s | 4 |
| Masa kg | 90 |
| Visina cm | 201 |
| Dužina cm | 135 |
| Širina cm | 135 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 153 |
| Visina izl. cijevi cm | 147 |
| Norma | HRN EN 1825 |
| Produžetci | 1X PP 45 + (35) |
| Poklopci | 455 + (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0531/ |
| Model | 3000 NPI-M |
| Posude | 1X NPI 3000 |
| Kapacitet lit | 3000 |
| Nominalni Q l/s | 6 |
| Masa kg | 100 |
| Visina cm | 172 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 115 |
| Visina izl. cijevi cm | 110 |
| Norma | HRN EN 1825 |
| Produžetci | 1 x PP 77 |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0533/1 |
| Model | 4000 NPI-M |
| Posude | 1X NPI 4000 |
| Kapacitet lit | 4000 |
| Nominalni Q l/s | 7 |
| Masa kg | 130 |
| Visina cm | 220 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 164 |
| Visina izl. cijevi cm | 158 |
| Norma | HRN EN 1825 |
| Produžetci | 1 x PP 77 |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0534/ |
| Model | 5000 NPI-M |
| Posude | 1X NPI 5000 |
| Kapacitet lit | 5000 |
| Nominalni Q l/s | 10 |
| Masa kg | 200 |
| Visina cm | 247 |
| Dužina cm | 195 |
| Širina cm | 195 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 188 |
| Visina izl. cijevi cm | 183 |
| Norma | HRN EN 1825 |
| Produžetci | 1 x PP 77 |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0535/2 |
| Model | 6400 NSE-M |
| Posude | 1X NSE 6400 |
| Kapacitet lit | 6400 |
| Nominalni Q l/s | 15 |
| Masa kg | 225 |
| Visina cm | 257 |
| Dužina cm | 195 |
| Širina cm | 195 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 190 |
| Visina izl. cijevi cm | 185 |
| Norma | HRN EN 1825 |
| Produžetci | 1X PP 45 + (35) |
| Poklopci | 1x 455 + (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0536/1 |
| Model | 8000 NPI-M |
| Posude | 1X NPI 8000 |
| Kapacitet lit | 8000 |
| Nominalni Q l/s | 20 |
| Masa kg | 275 |
| Visina cm | 277 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 206 |
| Visina izl. cijevi cm | 201 |
| Norma | HRN EN 1825 |
| Produžetci | 1 x PP 77 |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0538/1 |
| Model | 10000 NPI-M |
| Posude | 1X NPI 10000 |
| Kapacitet lit | 10000 |
| Nominalni Q l/s | 25 |
| Masa kg | 320 |
| Visina cm | 302 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 225 |
| Norma | HRN EN 1825 |
| Produžetci | 1 x PP 77 |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |

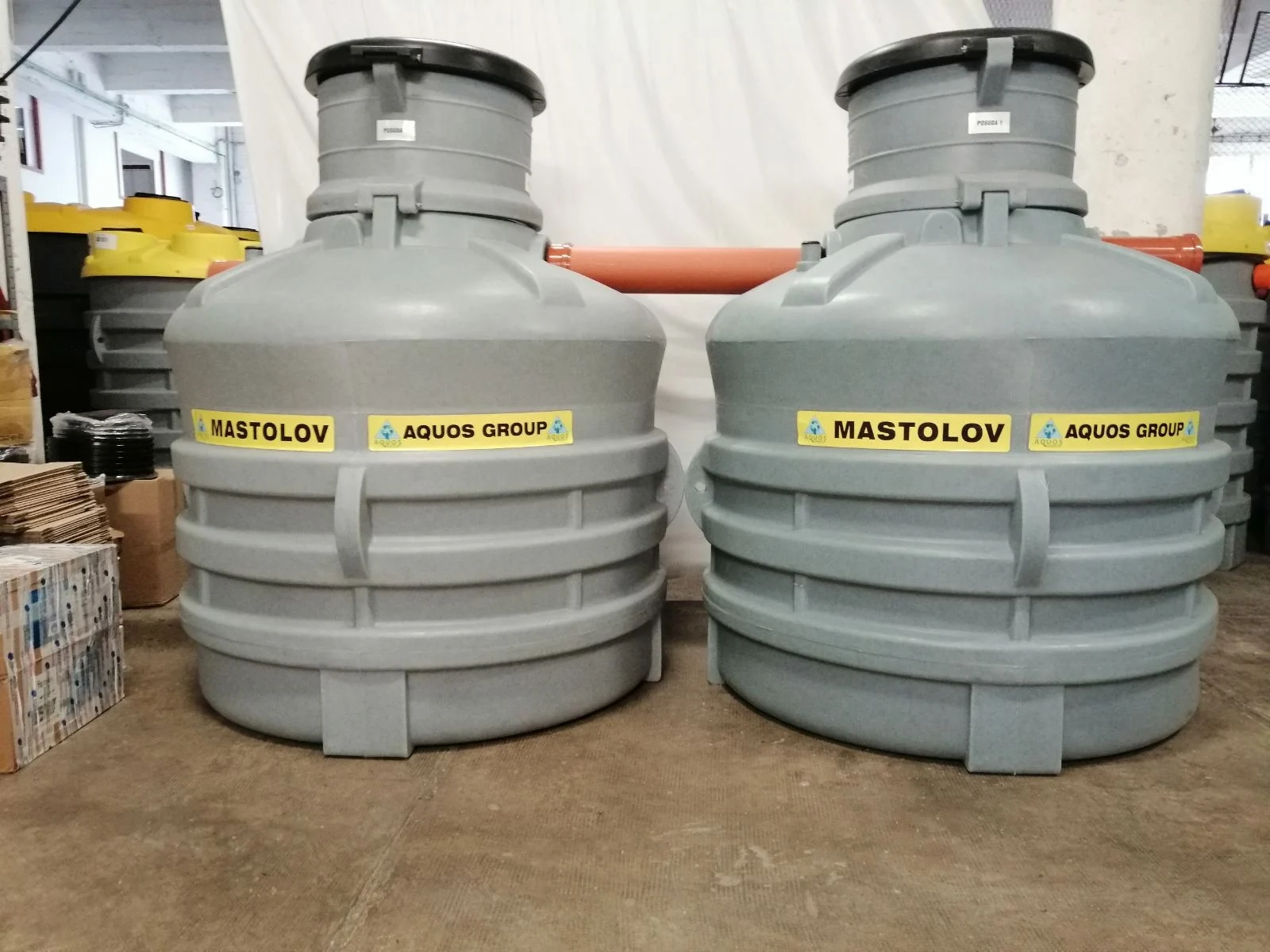

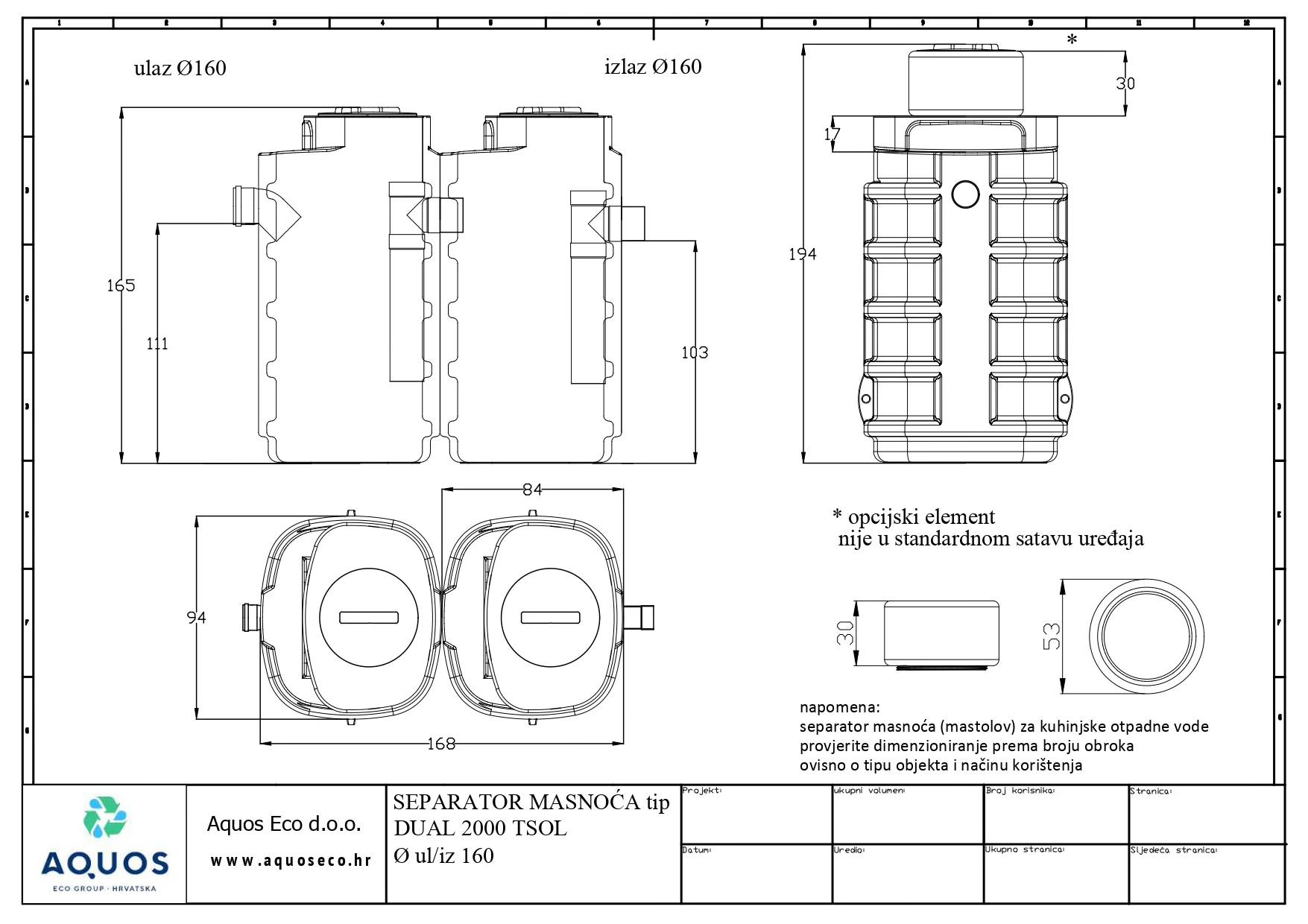

DUAL BLOCK
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0526/1 |
| Model | 1000 RB1-D |
| Posude | 2X RIO B. 500 |
| Kapacitet lit | 1000 |
| Nominalni Q l/s | 3 |
| Masa kg | 52 |
| Visina cm | 95 |
| Dužina cm | 156 |
| Širina cm | 100 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 74 |
| Visina izl. cijevi cm | 69 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 2x 355 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0528/1 |
| Model | 1400 P-D |
| Posude | 2X POLIG.700 |
| Kapacitet lit | 1400 |
| Nominalni Q l/s | 3,5 |
| Masa kg | 72 |
| Visina cm | 125 |
| Dužina cm | 195 |
| Širina cm | 80 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 102 |
| Visina izl. cijevi cm | 92 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 2x 40×40 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0529/1 |
| Model | 2000 RB2-D |
| Posude | 2X RIO B. 1000 |
| Kapacitet lit | 2000 |
| Nominalni Q l/s | 4 |
| Masa kg | 92 |
| Visina cm | 123 |
| Dužina cm | 156 |
| Širina cm | 126 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 98 |
| Visina izl. cijevi cm | 92 |
| Norma | HRN EN 1825 |
| Produžetci | / |
| Poklopci | 2x 355 + 2x (255) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0529/2 |
| Model | 2000 NSE-D |
| Posude | 2X NSE. 1000 |
| Kapacitet lit | 2000 |
| Nominalni Q l/s | 4 |
| Masa kg | 96 |
| Visina cm | 121 |
| Dužina cm | 239 |
| Širina cm | 114 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 86 |
| Visina izl. cijevi cm | 80 |
| Norma | HRN EN 1825 |
| Produžetci | 2X PP 45 + 2X (30) |
| Poklopci | 2X 455 + 2X (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0531/1 |
| Model | 3000 NSE-D |
| Posude | 2X NSE 1500 |
| Kapacitet lit | 3000 |
| Nominalni Q l/s | 6 |
| Masa kg | 138 |
| Visina cm | 171 |
| Dužina cm | 243 |
| Širina cm | 114 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 136 |
| Visina izl. cijevi cm | 128 |
| Norma | HRN EN 1825 |
| Produžetci | 2X PP 45 + 2X (30) |
| Poklopci | 2X 455 + 2X (355) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0533/2 |
| Model | 4200 NSE-D |
| Posude | 2X NSE 2100 |
| Kapacitet lit | 4200 |
| Nominalni Q l/s | 7 |
| Masa kg | 180 |
| Visina cm | 200 |
| Dužina cm | 283 |
| Širina cm | 135 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 153 |
| Visina izl. cijevi cm | 147 |
| Norma | HRN EN 1825 |
| Produžetci | 2X PP 45 + 2X (45) |
| Poklopci | 2X 455 + 2X (455) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0534/1 |
| Model | 5200 NSE-D |
| Posude | 2X NSE 2600 |
| Kapacitet lit | 5200 |
| Nominalni Q l/s | 10 |
| Masa kg | 190 |
| Visina cm | 149 |
| Dužina cm | 363 |
| Širina cm | 170 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 98 |
| Visina izl. cijevi cm | 89 |
| Norma | HRN EN 1825 |
| Produžetci | 2X PP 45 + 2X (45) |
| Poklopci | 2X 455 + 2X (455) |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0535/1 |
| Model | 6000 NPI-D |
| Posude | 2X NPI 3000 |
| Kapacitet lit | 6000 |
| Nominalni Q l/s | 15 |
| Masa kg | 200 |
| Visina cm | 172 |
| Dužina cm | 362 |
| Širina cm | 171 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 115 |
| Visina izl. cijevi cm | 105 |
| Norma | HRN EN 1825 |
| Produžetci | 2 x PP 77 |
| Poklopci | 2x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0536/2 |
| Model | 8000 NPI-D |
| Posude | 2X NPI 4000 |
| Kapacitet lit | 8000 |
| Nominalni Q l/s | 20 |
| Masa kg | 260 |
| Visina cm | 220 |
| Dužina cm | 362 |
| Širina cm | 171 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 164 |
| Visina izl. cijevi cm | 153 |
| Norma | HRN EN 1825 |
| Produžetci | 2 x PP 77 |
| Poklopci | 2x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0538/2 |
| Model | 10000 NPI-D |
| Posude | 2X NPI 5000 |
| Kapacitet lit | 10000 |
| Nominalni Q l/s | 25 |
| Masa kg | 300 |
| Visina cm | 247 |
| Dužina cm | 412 |
| Širina cm | 195 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 188 |
| Visina izl. cijevi cm | 178 |
| Norma | HRN EN 1825 |
| Produžetci | 2 x PP 77 |
| Poklopci | 2x 770 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Certifikati

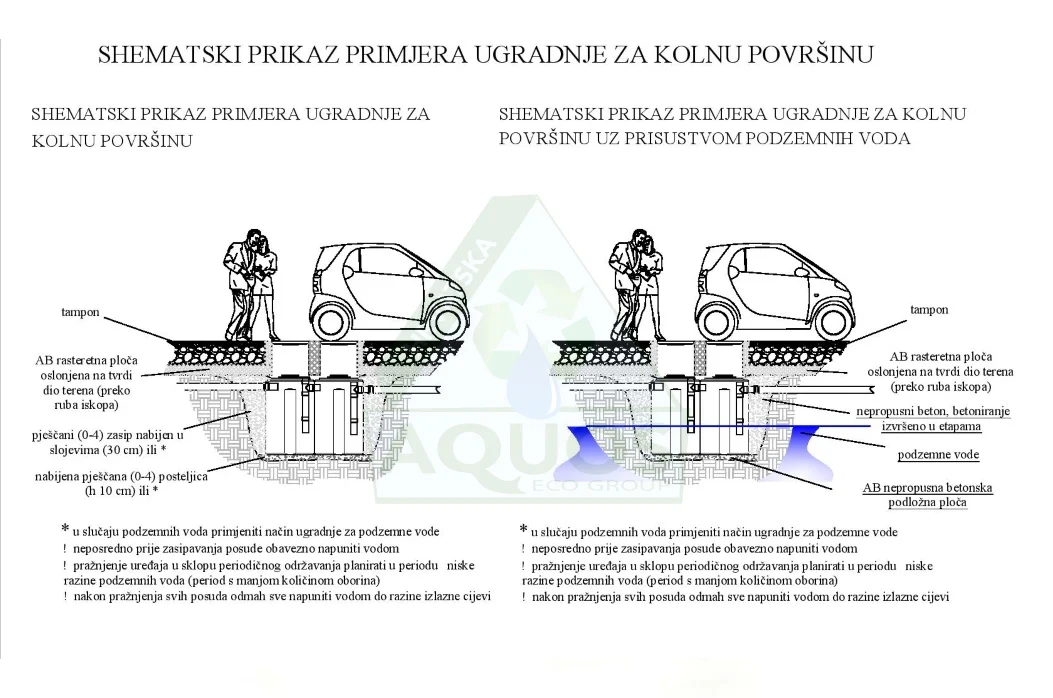

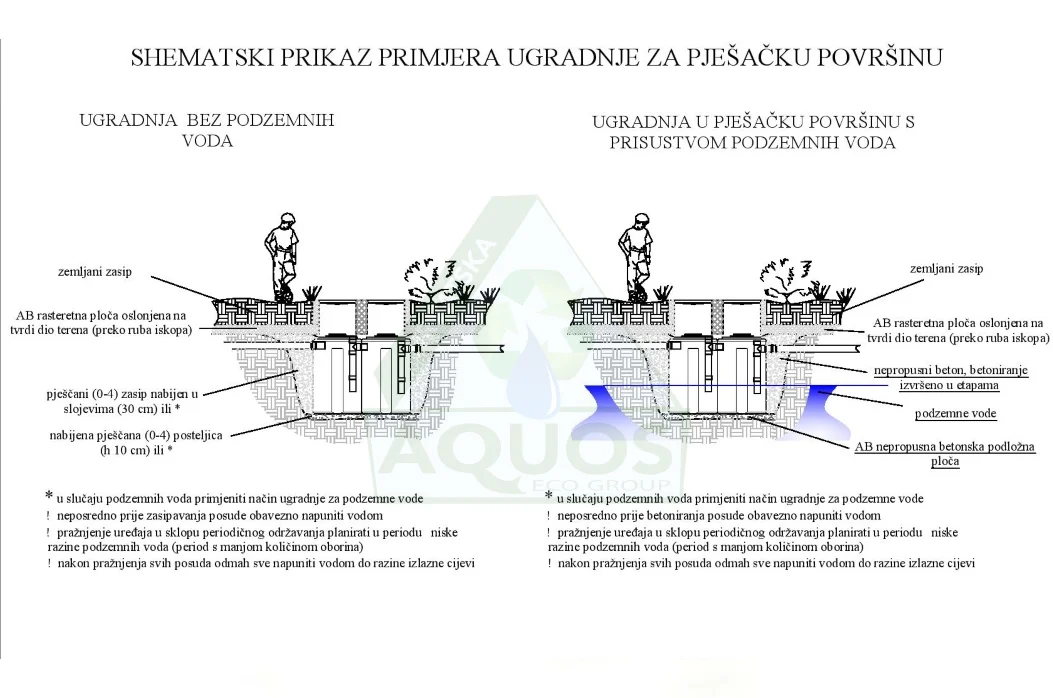

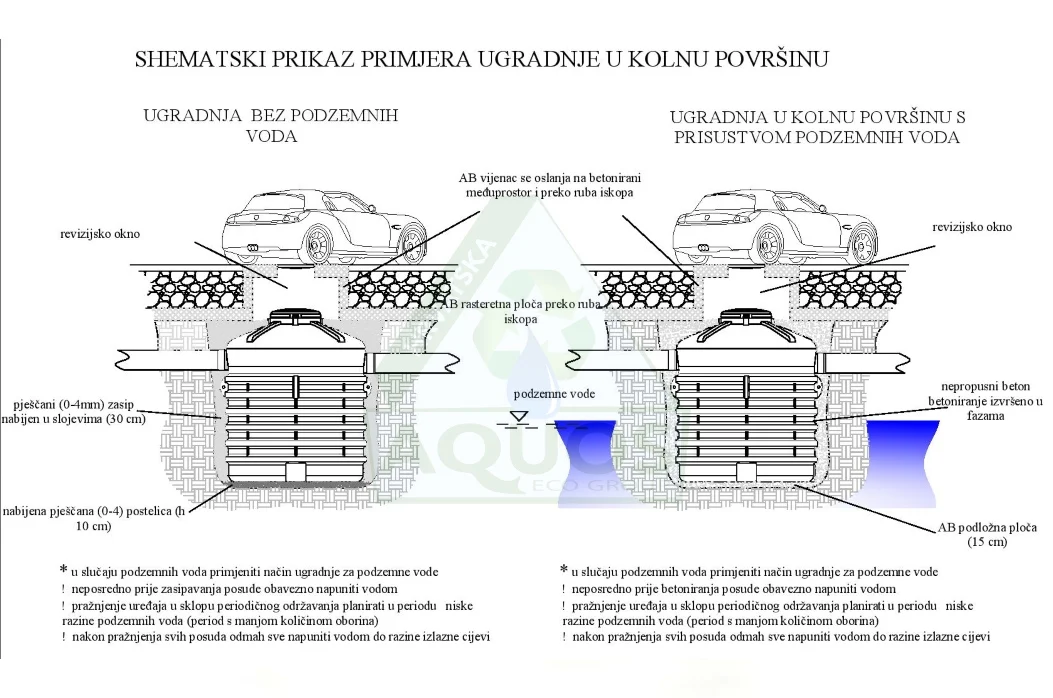

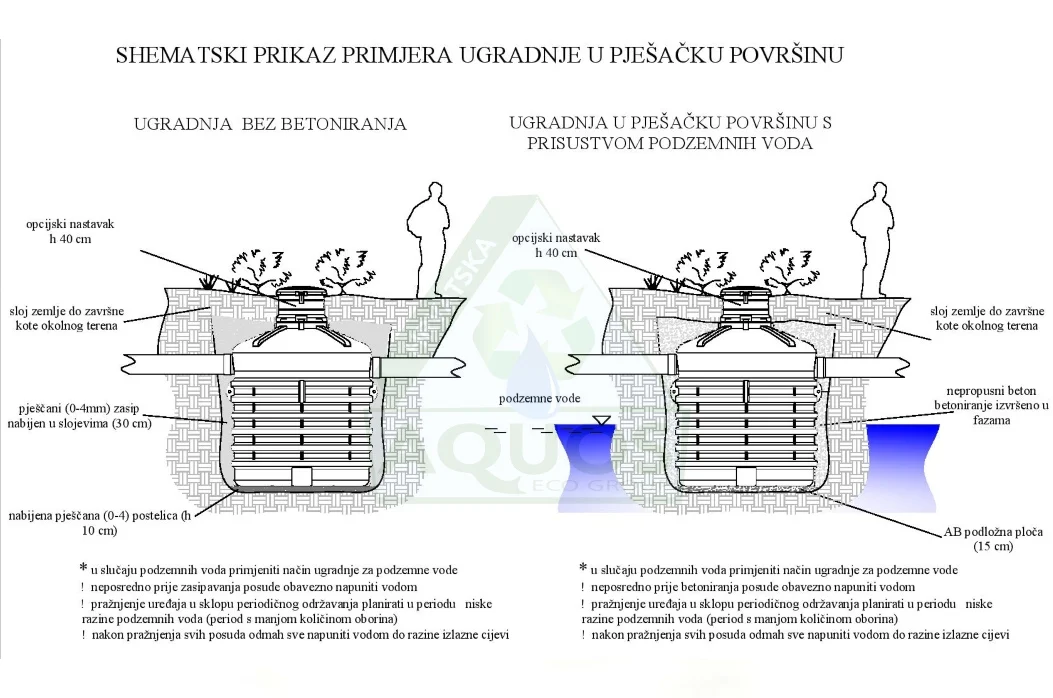

Primjeri ugradnje
Tehnološki opis sustava
AQUOS GREASE separatori kuhinjskih masnoća rade na principu gravitacijske separacije, DUALBLOCK izvedba omogućuje učinkovitiju separaciju masnoća kroz dvostupanjski proces obrade.
Tehnološke faze obrade:
- ulazak otpadne vode u separator
- usporavanje protoka i smirivanje strujanja
- taloženje težih suspendiranih tvari
- izdvajanje biljnih i životinjskih masnoća na površinu
- izlaz obrađene vode iz separatora.
Konstrukcija i materijali
Spremnici su izrađeni od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:
- monolitna jednodijelna konstrukcija spremnika
- bez varova i konstruktivnih spojeva
- trajna vodonepropusnost I stabilnost materijala
- otpornost na koroziju i agresivne medije
- visoka mehanička otpornost
Norme i sukladnost
Sljedivost
Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.
Jamstvo
Pravna napomena
© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

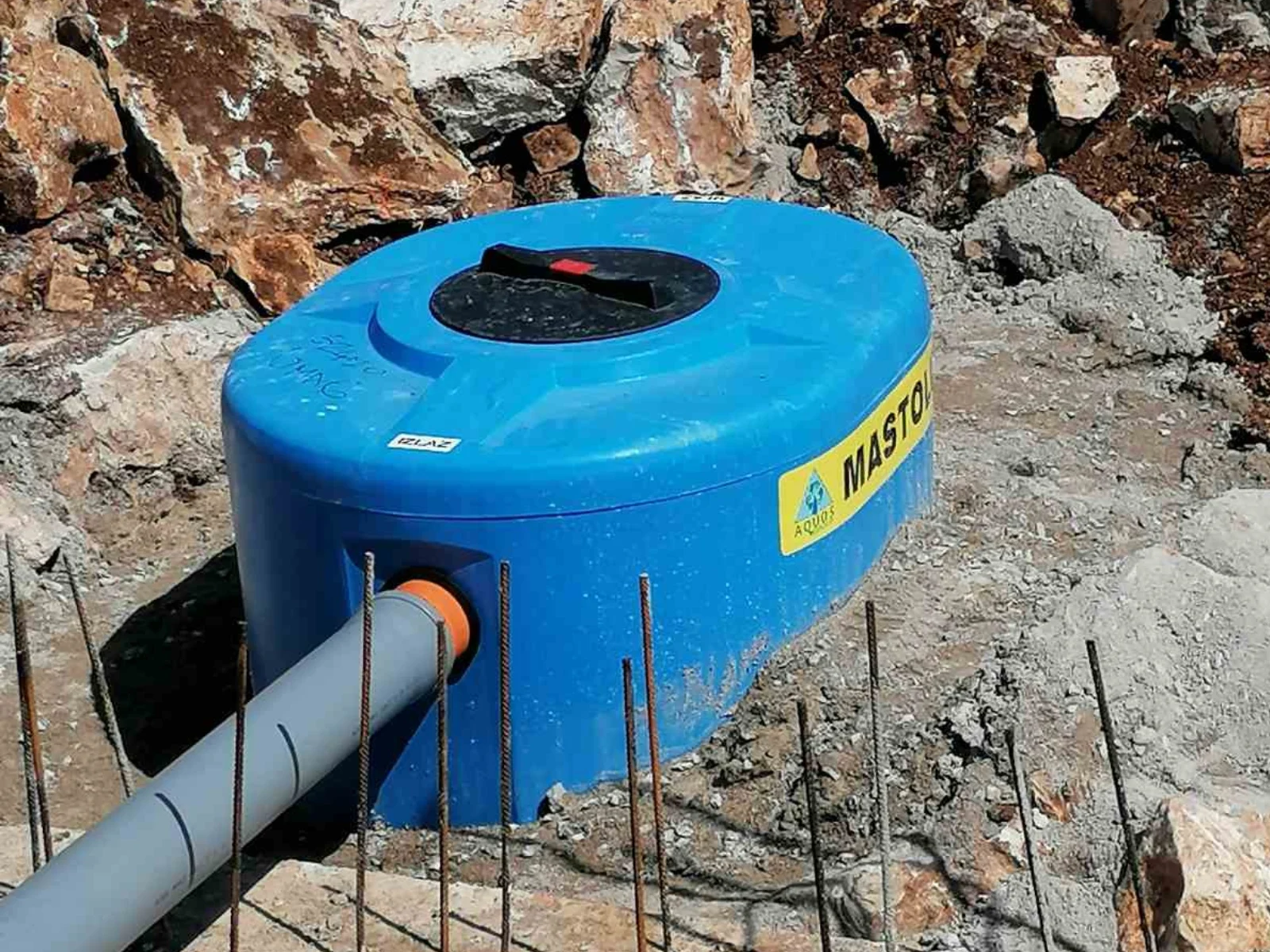

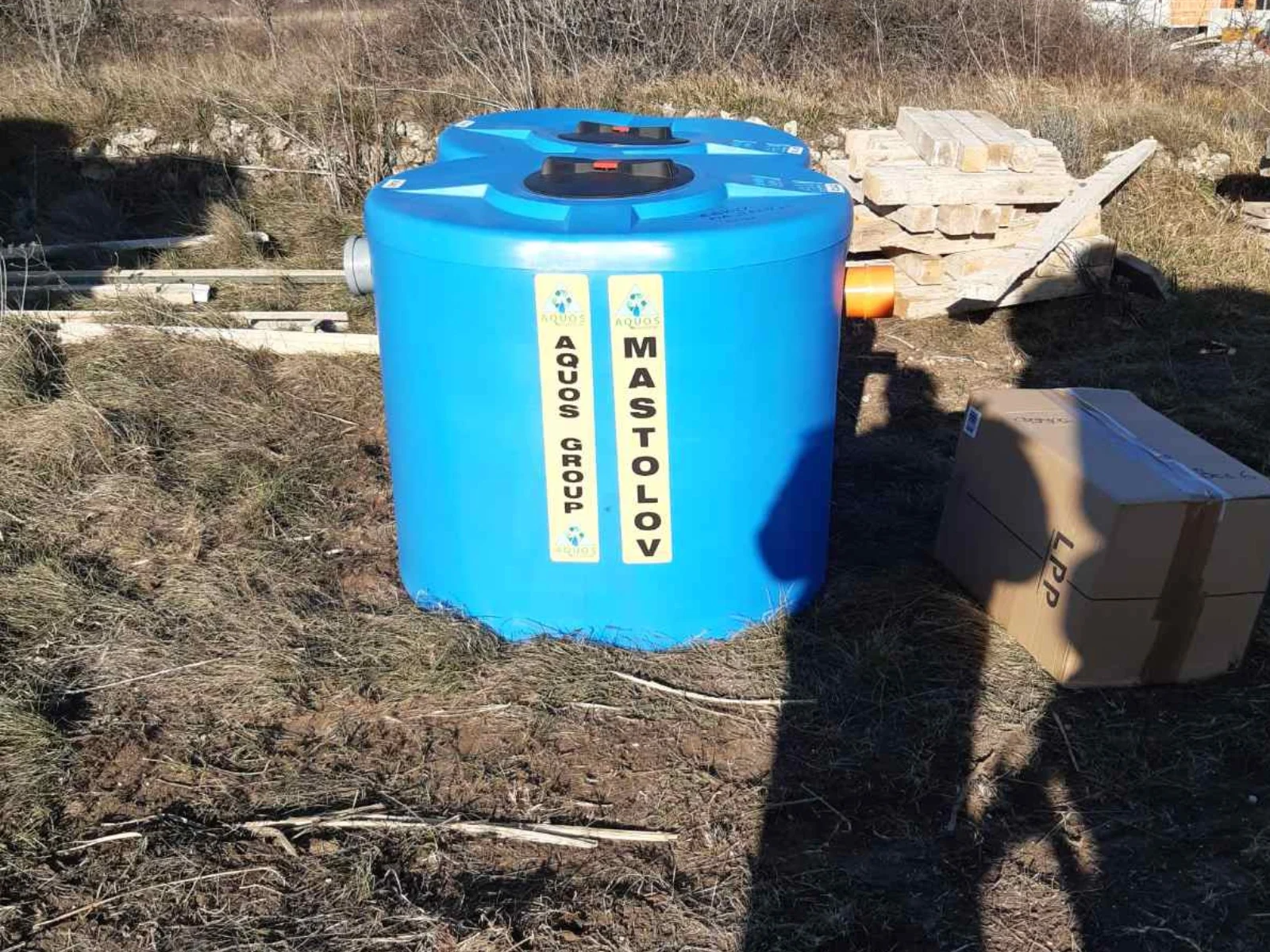

Fotogalerija
Garažni separatori sa spajanjem na kanalizaciju putem tlačnog voda
Mastolovi za ugradnju ispod sudopera HRN EN 1825Projektantska podrška i savjetovanje
Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.
