AQUOS MULTIPRO – Modularni sustav za pročišćavanje otpadnih voda
QUOS MULTIPRO je linija bioloških uređaja za pročišćavanje sanitarnih otpadnih voda većih objekata, s rasponom kapaciteta od 31 do 250 E.S. Sustavi su projektirani za hidrauličko opterećenje do 150 l/dan po E.S. te su u potpunosti usklađeni s važećim vodopravnim uvjetima za ispust u recipijent.
Dostupne izvedbe prema načinu ugradnje:
- MULTIPRO INTER (51–250 E.S.): Modeli MP 80 do MP 250 s ojačanom strukturom za ugradnju u zelene površine bez betoniranja.
- MULTIPRO STANDARD (31–90 E.S.): Modeli od MP 50 do MP 90 namijenjeni klasičnoj ugradnji uz primjenu betonske zaštite.
Dimenzioniranje sustava
Sustavi AQUOS MULTIPRO dimenzioniraju se prema broju korisnika (E.S.), namjeni objekta te predviđenom hidrauličkom i organskom opterećenju.
Prilikom odabira modela ključno je usklađivanje s propisanim vodopravnim uvjetima na lokaciji ispusta.
Za precizne izračune i odabir najoptimalnijeg rješenja za vaš projekt, osiguravamo besplatnu stručnu podršku.
Modeli
Linija INTER
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9080 |
| Model | MP 80 NPI |
| Br. korisnika ES | 51-81 |
| Kapacitet lit | 25000 |
| Posude | 2X 10000 +5000 |
| Masa kg | 920 |
| Visina cm | 303 |
| Dužina cm | 701 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 225 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 4,8 |
| Nom dn hid op l/dan | 12000 |
| Snaga W | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | / |
| Poklopci | 3x PP 77 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9100 |
| Model | MP100 NPI |
| Br. korisnika ES | 81-100 |
| Kapacitet lit | 35000 |
| Posude | 3X 10000 NPI 1X 5000 NPI |
| Masa kg | 1150 |
| Visina cm | 290 |
| Dužina cm | 973 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 207 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 6 |
| Nom dn hid op l/dan | 15000 |
| Snaga W | 1,6 |
| Potr. el. energ kWh/d | 24 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9125 |
| Model | MP125 NPI |
| Br. korisnika ES | 101-125 |
| Kapacitet lit | 40000 |
| Posude | 4X 10000 NPI |
| Masa kg | 1380 |
| Visina cm | 303 |
| Dužina cm | 986 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 7,5 |
| Nom dn hid op l/dan | 18750 |
| Snaga W | 2,4 |
| Potr. el. energ kWh/d | 36 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9150 |
| Model | MP150 NPI |
| Br. korisnika ES | 126-150 |
| Kapacitet lit | 40000 |
| Posude | 4X 10000 NPI |
| Masa kg | 1420 |
| Visina cm | 303 |
| Dužina cm | 986 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 9 |
| Nom dn hid op l/dan | 22500 |
| Snaga W | 3,2 |
| Potr. el. energ kWh/d | 48 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9200 |
| Model | MP200 NPI |
| Br. korisnika ES | 151-200 |
| Kapacitet lit | 50000 |
| Posude | 5X 10000 NPI |
| Masa kg | 1870 |
| Visina cm | 303 |
| Dužina cm | 1239 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 235 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 12 |
| Nom dn hid op l/dan | 30000 |
| Snaga W | 4 |
| Potr. el. energ kWh/d | 60 |
| Produžetci | 12,515 |
| Poklopci | 5x PP 77 |
| Odušak Ømm | 3X 110 |
| Priključ. zraka Ømm | 3X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9200 |
| Model | MP250 NPI |
| Br. korisnika ES | 201-250 |
| Kapacitet lit | 50000 |
| Posude | 5X 10000 NPI |
| Masa kg | 1900 |
| Visina cm | 303 |
| Dužina cm | 1239 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 235 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 15 |
| Nom dn hid op l/dan | 37500 |
| Snaga W | 4,7 |
| Potr. el. energ kWh/d | 70,5 |
| Produžetci | / |
| Poklopci | 5x PP 77 |
| Odušak Ømm | 3X 110 |
| Priključ. zraka Ømm | 3X 40 |
| – | |
| – | |
| – |
Linija STANDARD
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9050 MP-CIS-NIM |
| Model | MP 50 CIS-NIM |
| Br. korisnika ES | 31-50 |
| Kapacitet lit | 13500 |
| Posude | 2X CIS 5700 + NIM 2100 |
| Masa kg | / |
| Visina cm | 219 |
| Dužina cm | 695 |
| Širina cm | 192 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 174 |
| Visina izl. cijevi cm | 160 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 3 |
| Nom dn hid op l/dan | 7500 |
| Snaga kW (400V) | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | 2x 770 + 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9070 MP-CIS-NIM |
| Model | MP 70 CIS-NIM |
| Br. korisnika ES | 51-70 |
| Kapacitet lit | 22800 |
| Posude | 2X CIS 8700 + NIM 5400 |
| Masa kg | / |
| Visina cm | 246 |
| Dužina cm | 788 |
| Širina cm | 225 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 206 |
| Visina izl. cijevi cm | 189 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 4,2 |
| Nom dn hid op l/dan | 10500 |
| Snaga kW (400V) | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | 2x 770 + 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9090 MP-CIS-NIM |
| Model | MP 90 CIS-NIM |
| Br. korisnika ES | 71-90 |
| Kapacitet lit | 26800 |
| Posude | 2XCIS 10700 + NIM5400 |
| Masa kg | / |
| Visina cm | 270 |
| Dužina cm | 823 |
| Širina cm | 243 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 220 |
| Visina izl. cijevi cm | 203 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 5,4 |
| Nom dn hid op l/dan | 13500 |
| Snaga kW (400V) | 1,6 |
| Potr. el. energ kWh/d | 22 |
| Produžetci | 2x 770+ 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |

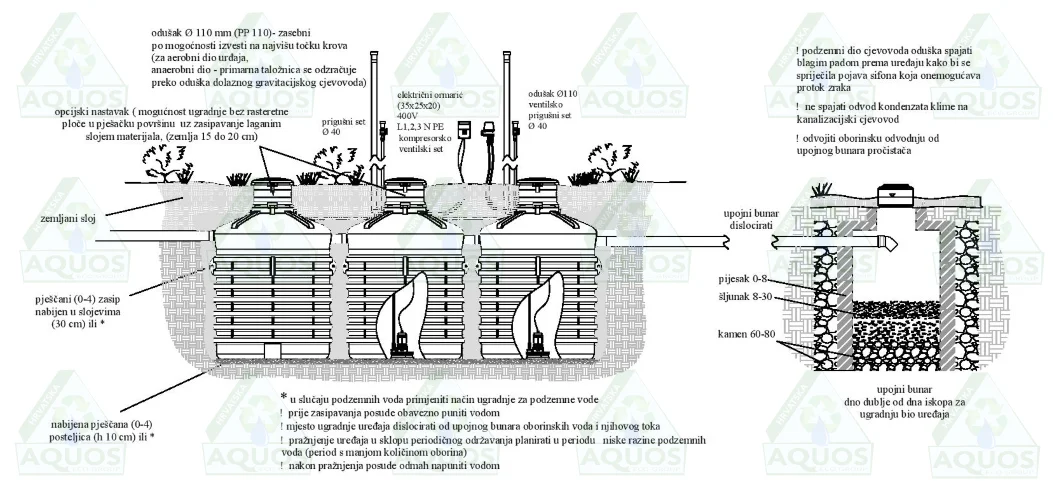

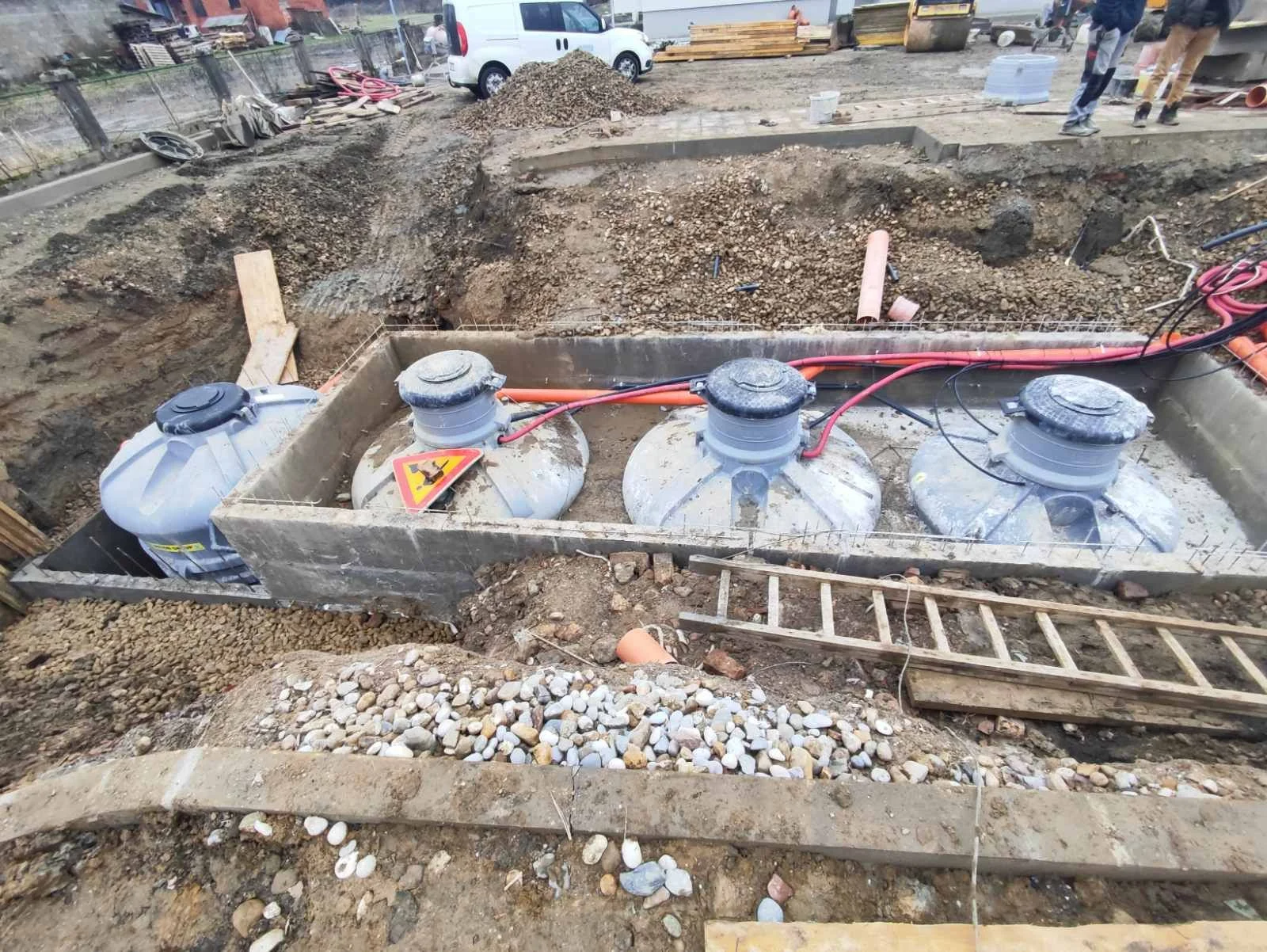

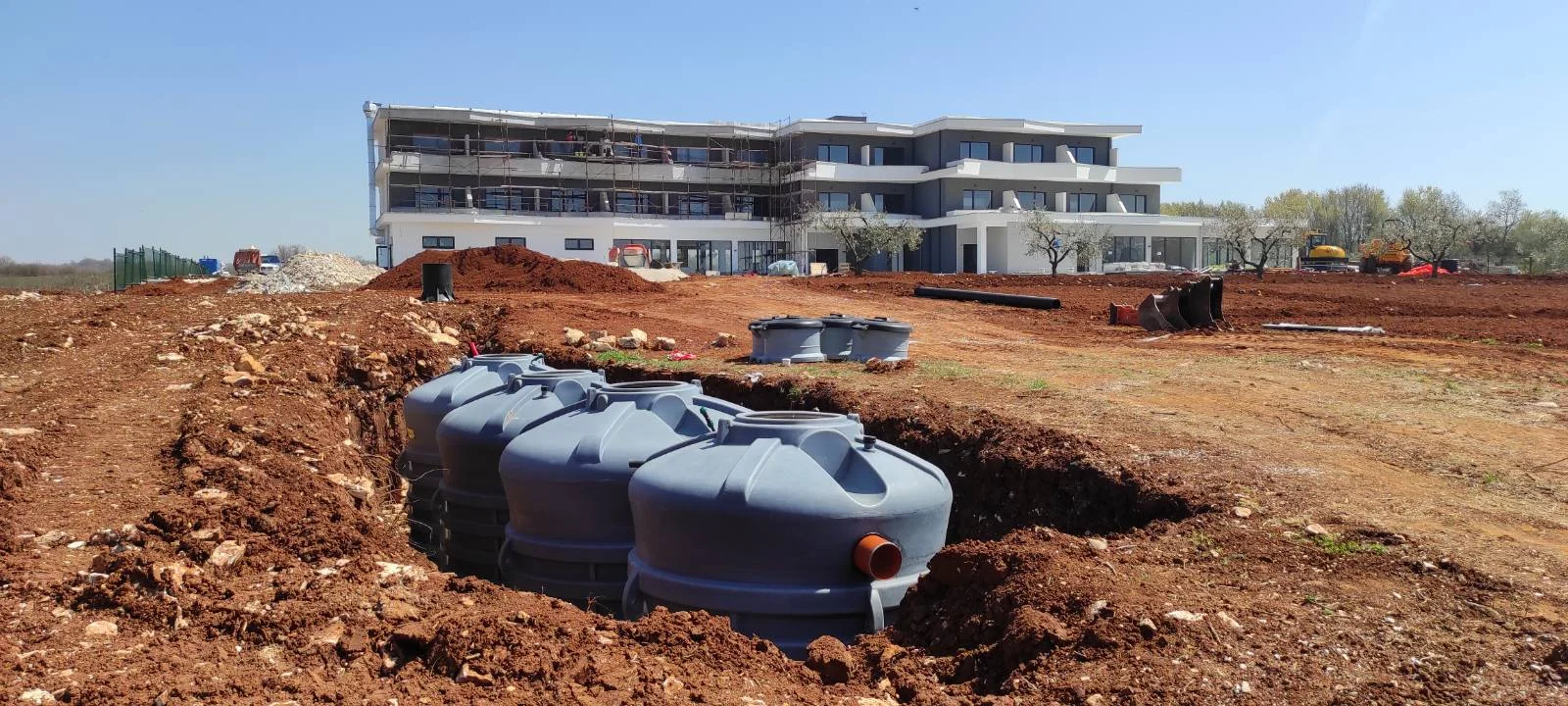

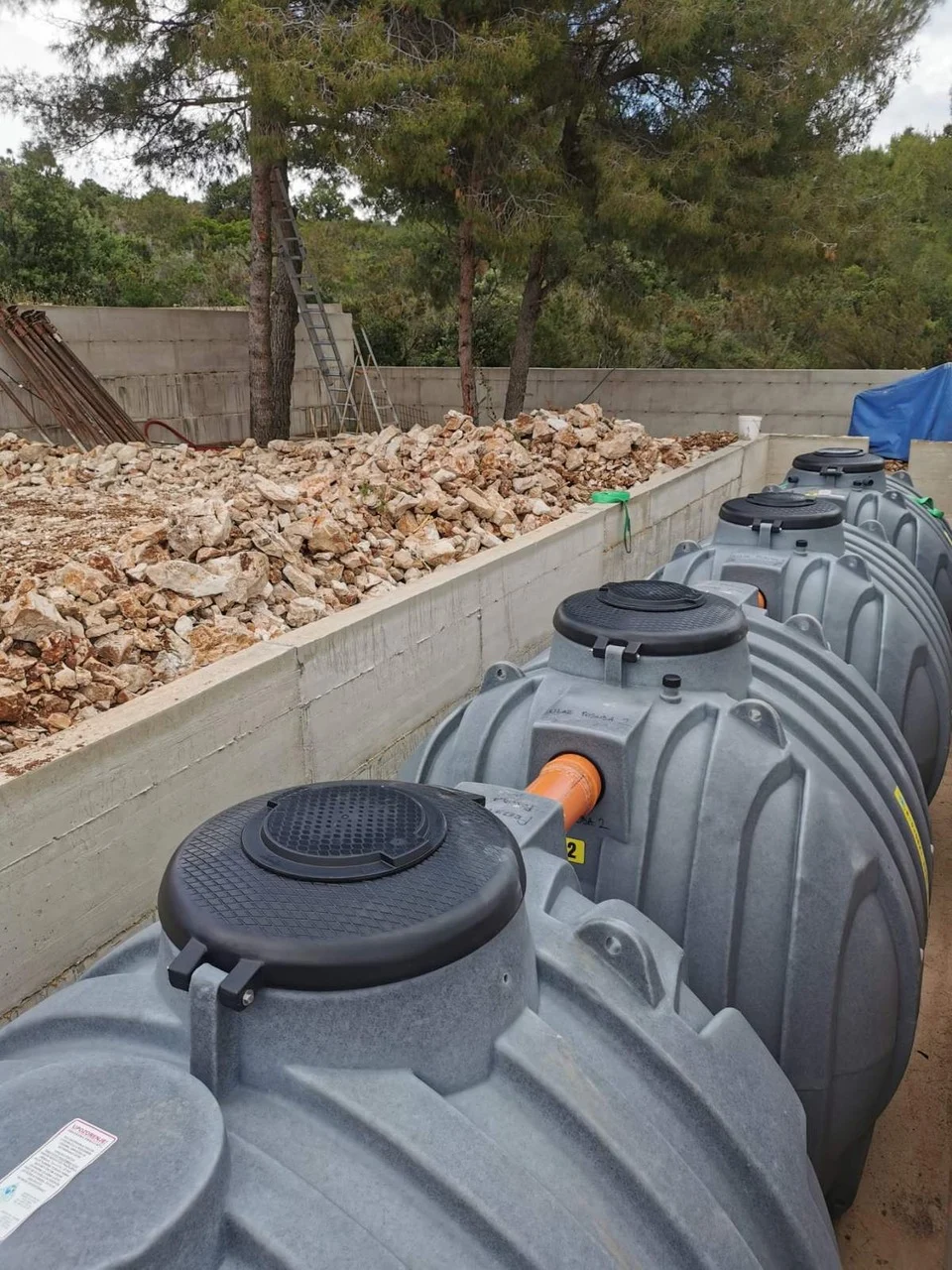

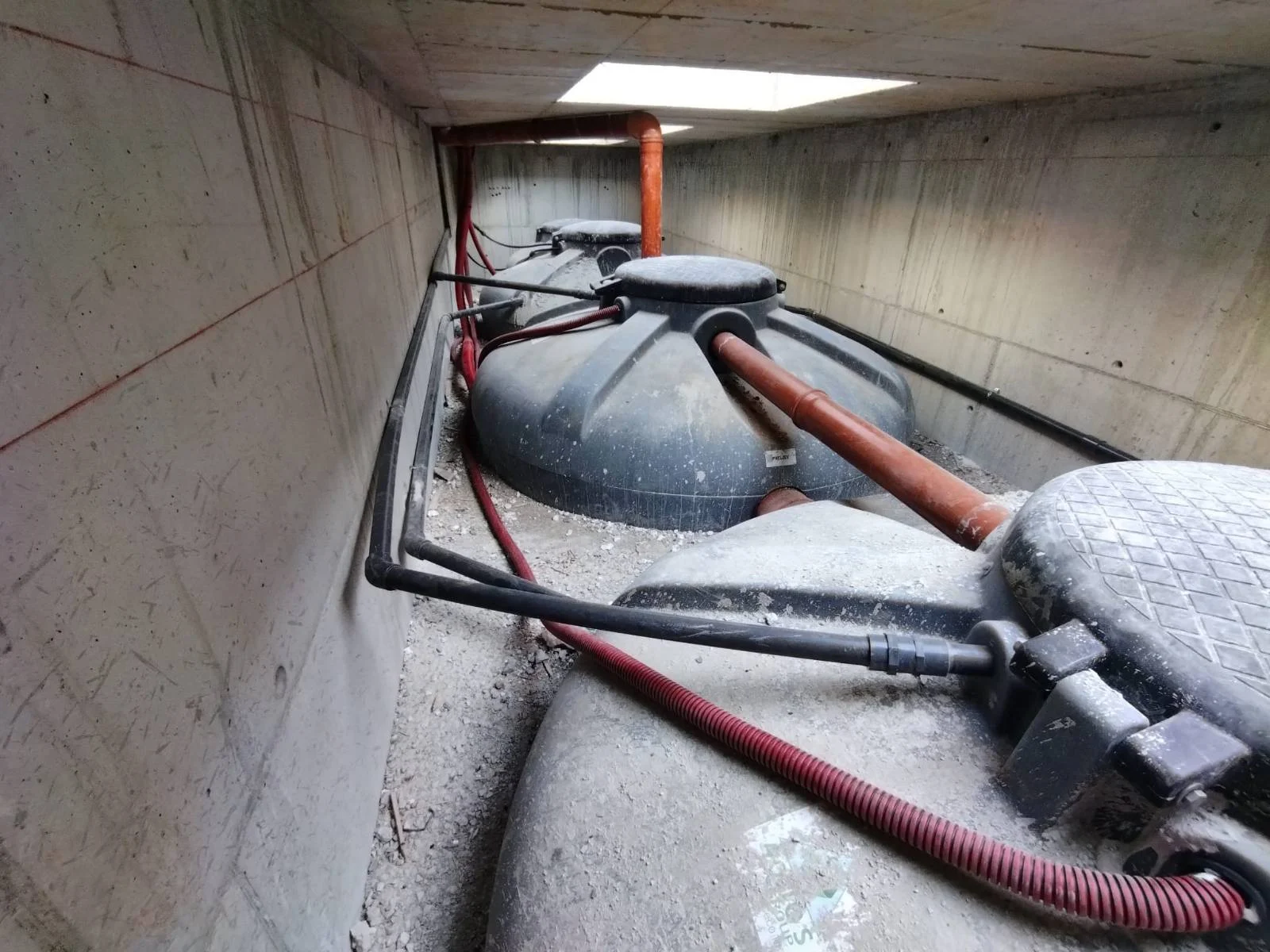

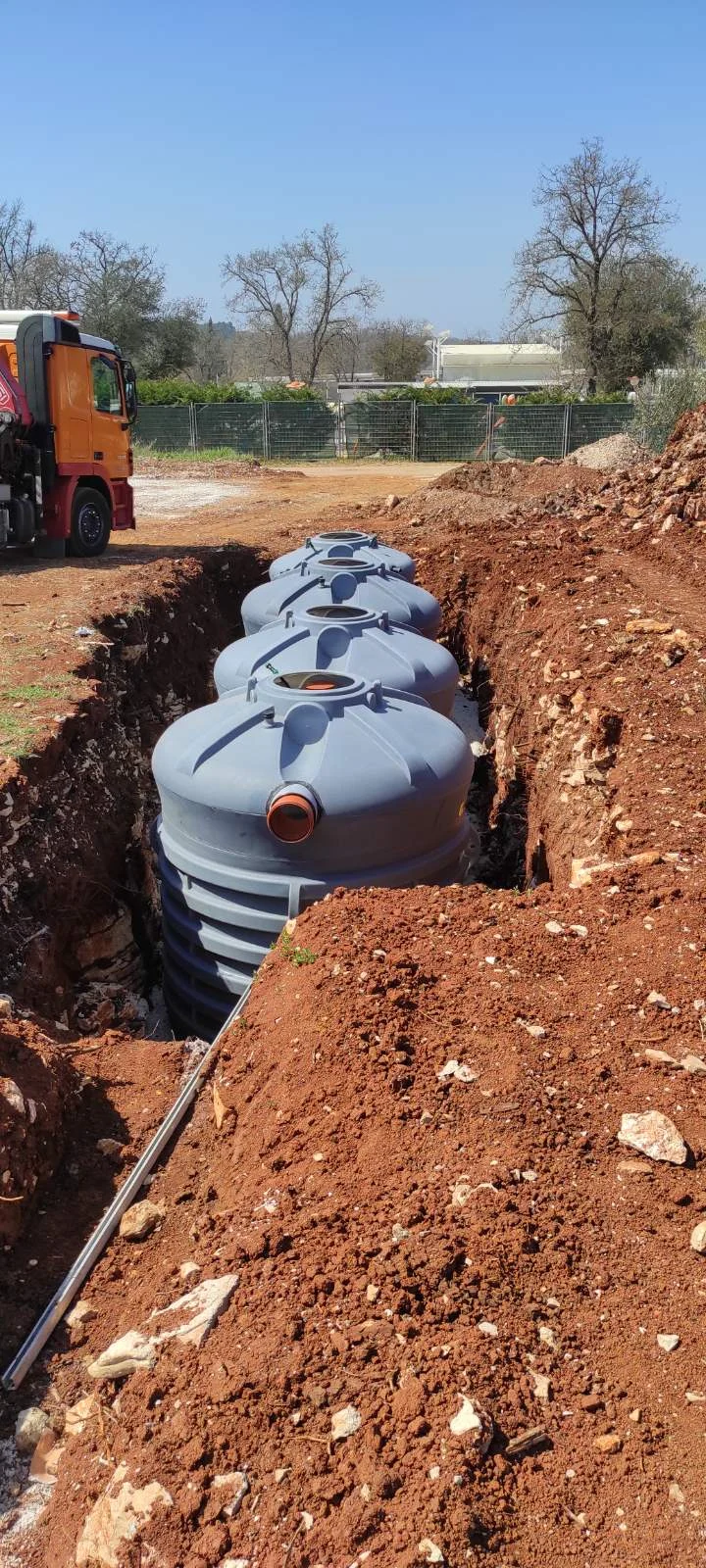

Primjeri ugradnje
Tehnologija i način rada
Pročišćavanje se temelji na trofaznom procesu: sedimentacijskoj separaciji, anaerobnoj razgradnji i aerobnom biološkom reaktoru.
Rad sustava automatiziran je putem upravljačke jedinice koja vrši finu regulaciju procesa aeracije i recirkulacije.
Ključne tehničke prednosti:
- Aeracija: Koriste se visokoučinkoviti potopni aeratori projektirani za kontinuiran rad i dug eksploatacijski vijek.
- Emisija buke: Primjena potopne tehnologije osigurava bešuman rad sustava, što je ključni parametar pri projektiranju turističkih i stambenih objekata s visokim zahtjevima za zaštitu od buke.
- Pouzdanost: Sustav je optimiziran za stabilan rad i u uvjetima neravnomjernog hidrauličkog opterećenja.
Ugradnja-održavanje i servisna podrška
- Građevinski radovi: Iskop, osiguranje potrebne mehanizacije i ugradnju posuda prema nacrtima izvode ovlaštene građevinske tvrtke.
- Stručna podrška: Pružamo tehničko savjetovanje projektantima i izvođačima tijekom cijele ugradnje.
- Fina montaža: Naš tim vrši montažu strojarske i elektro opreme, testiranje i puštanje u rad.
- Dokumentacija: Izdajemo Zapisnik o puštanju u rad (nužan za tehnički pregled i uporabnu dozvolu).
- Održavanje: Osigurani su originalni rezervni dijelovi i mogućnost ugovornog godišnjeg servisa.
Garancija i certifikati
Pravna napomena
Sva prava su pridržana.
Svako neovlašteno kopiranje, umnažanje, distribucija ili korištenje ovog rješenja – u cijelosti ili djelomično – strogo je zabranjeno i zakonski kažnjivo.
Pravna zaštita uređena je u skladu s:
Zakonom o autorskom pravu i srodnim pravima (Narodne novine, broj 111/2021)
Fotogalerija

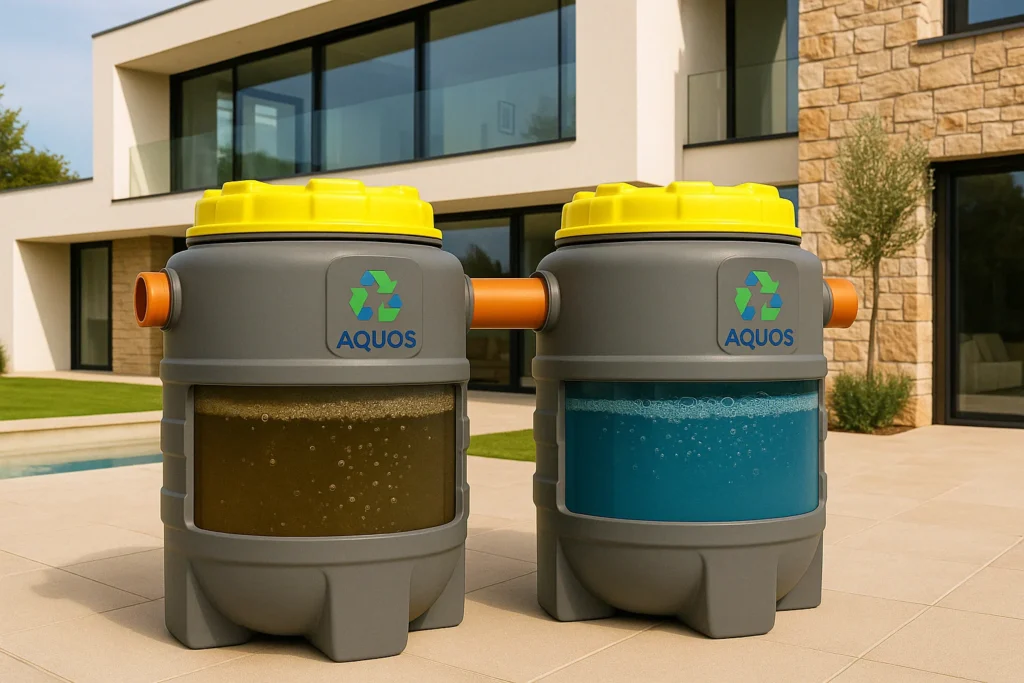

Biološki pročistač BIO CRO CASA model EVO
Projektiranje sustava za pročišćavanje otpadnih voda po mjeri AQUOS TAILORProjektantska podrška i savjetovanje
Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.
Troškovnička stavka – spremno za vaše projekte
Uređaj usklađen s normama HRN EN 12566-3 i (ili) HRN EN 12255 uz važeći nacionalni certifikat o sukladnosti.
Stavka uključuje: monolitne vodonepropusne PE spremnike bez varova, aeracijski sustav s potopnim aeratorom snage ___ kW, upravljački ormarić s pripadajućom elektroopremom.”
