QUOS PROFI PUMP profesionalne su crpne stanice za prepumpavanje sanitarno-potrošnih i oborinskih voda u sustavima odvodnje različitih namjena.
Izrađuju se od monolitnih spremnika iz linearnog polietilena (LLDPE).
Projektiraju se prema potrebnom protoku, visini dizanja, dužini tlačnog voda kao i ostalim uvjetima ugradnje. Razvijene su i atestirane (HR ATEST) za pouzdan i dugotrajan rad. Pouzdanost je potvrđena dugogodišnjom primjenom u stvarnim uvjetima rada.
Osnovne karakteristike sustava
- Dostupne u različitim volumenima i dimenzijama
- Odabir pumpi prema potrebnom protoku (Q), visini dizanja (H) i dužini tlačnog cjevovoda
- Izvedbe SIMPLEX (jedna pumpa) i DUPLEX (dvije pumpe)
- Automatski rad putem plovnih prekidača ili razinskih sondi
- Upravljački ormarić sa alarmnom signalizacijom
- Mogućnost izvedbe za slobodan protok ili tlačni cjevovod
- Mogućnost ugradnje predkomore (primarne taložnice) za zaštitu crpki od krutih tvari i taloga
- Prilagodba ulaznih i izlaznih priključaka prema projektnim zahtjevima
- Jednostavan pristup pumpama i opremi radi održavanja
- Mogućnost izrade po narudžbi
- Jamstvo 30 godina na trajnost spremnika, 2 godine na elektromehaničku opremu
Tehnički podaci i nacrti modela (PDF i DWG)
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 4900-30 |
| Model | AQ 300 NPI |
| Q [l/m] / Hmax[m] | 2x 800/16 |
| Kapacitet lit | 3000 |
| Posude | 3000 NPI |
| Masa kg | 110 |
| Visina cm | 172 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 160/80 |
| Visina ul. cijevi cm | 115 |
| Visina izl. cijevi cm | 146 |
| Norma | HRN EN 12050 |
| Napajanje [V] | 400 |
| Snaga [kW] | 2×1,5 |
| Broj crpki | 2x 80PU21.5 |
| Broj nivoregulatora | 4 |
| El.ormarić | E |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 4900-40 |
| Model | AQ 4000 NPI |
| Q [l/m] / Hmax[m] | 2x 800/16 |
| Kapacitet lit | 4000 |
| Posude | 4000 NPI |
| Masa kg | 160 |
| Visina cm | 220 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 160/80 |
| Visina ul. cijevi cm | 164 |
| Visina izl. cijevi cm | 195 |
| Norma | HRN EN 12050 |
| Napajanje [V] | 400 |
| Snaga [kW] | 2×1,5 |
| Broj crpki | 2x 80PU21.5 |
| Broj nivoregulatora | 4 |
| El.ormarić | E |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 4900-50 |
| Model | AQ 5000 NPI |
| Q [l/m] / Hmax[m] | 2x 800/16 |
| Kapacitet lit | 5000 |
| Posude | 5000 NPI |
| Masa kg | 160 |
| Visina cm | 247 |
| Dužina cm | 195 |
| Širina cm | 195 |
| DN cijevi mm | 160/80 |
| Visina ul. cijevi cm | 188 |
| Visina izl. cijevi cm | 222 |
| Norma | HRN EN 12050 |
| Napajanje [V] | 400 |
| Snaga [kW] | 2×1,5 |
| Broj crpki | 2x 80PU21.5 |
| Broj nivoregulatora | 4 |
| El.ormarić | E |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 4900-80 |
| Model | AQ 8000 NPI |
| Q [l/m] / Hmax[m] | 2x 800/16 |
| Kapacitet lit | 8000 |
| Posude | 8000 NPI |
| Masa kg | 280 |
| Visina cm | 277 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 160/80 |
| Visina ul. cijevi cm | 206 |
| Visina izl. cijevi cm | 252 |
| Norma | HRN EN 12050 |
| Napajanje [V] | 400 |
| Snaga [kW] | 2×1,5 |
| Broj crpki | 2x 80PU21.5 |
| Broj nivoregulatora | 4 |
| El.ormarić | E |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 4900-100 |
| Model | AQ 10000 NPI |
| Q [l/m] / Hmax[m] | 2x 800/16 |
| Kapacitet lit | 10000 |
| Posude | 10000 NPI |
| Masa kg | 350 |
| Visina cm | 302 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 160/80 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 277 |
| Norma | HR EN 1825 |
| Napajanje [V] | 400 |
| Snaga [kW] | 2×1,5 |
| Broj crpki | 2x 80PU21.5 |
| Broj nivoregulatora | 4 |
| El.ormarić | E |
| Poklopci | 1x 770 |
| – | |
| – | |
| – | |
| – | |
| – |
Certifikati

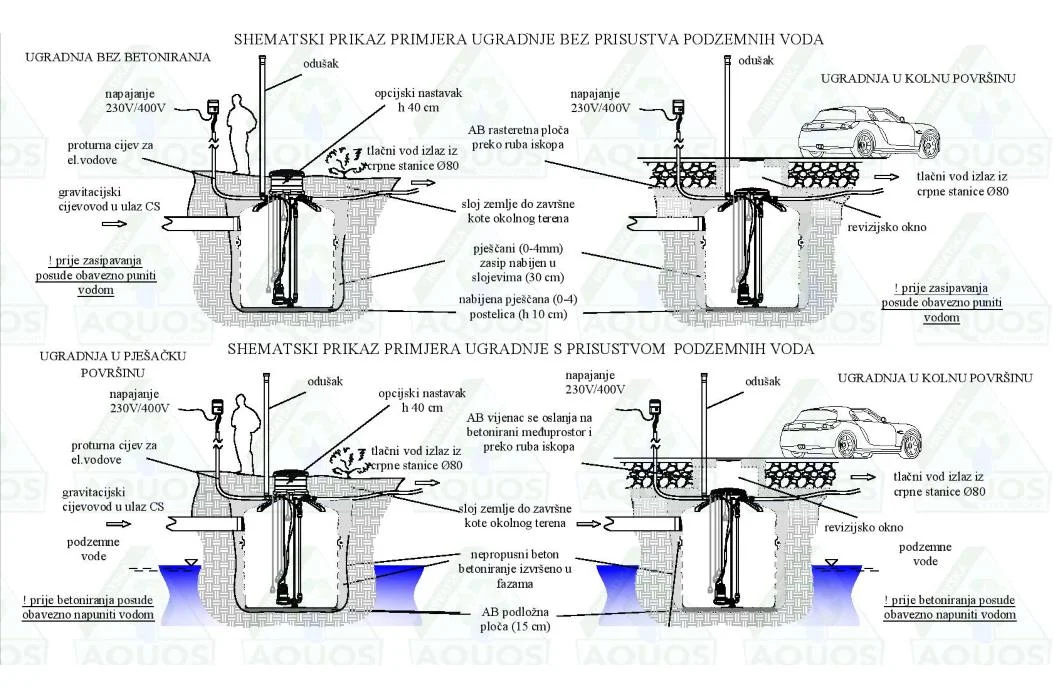

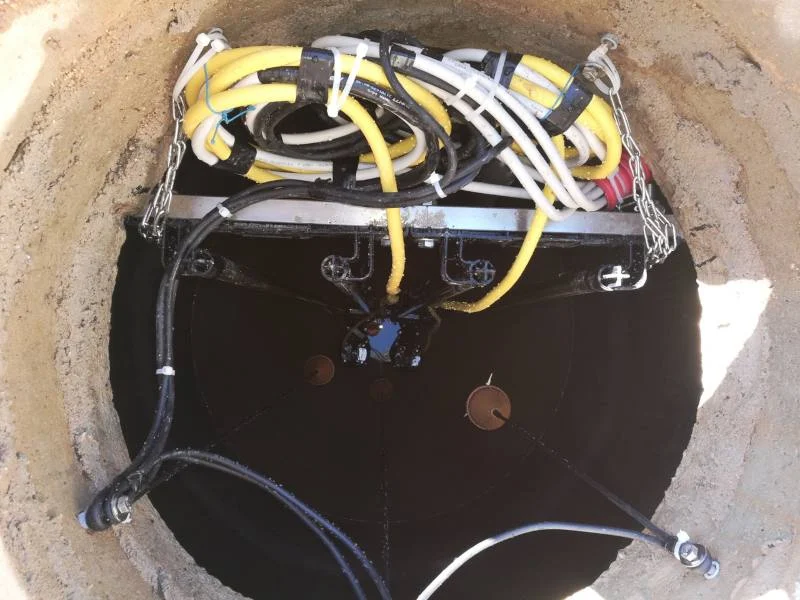

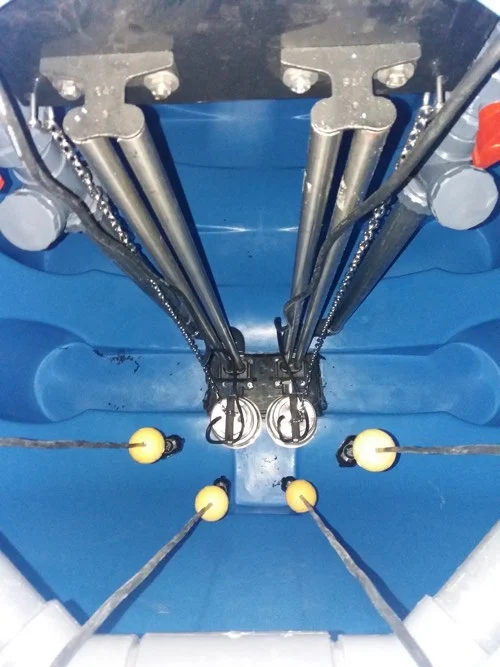

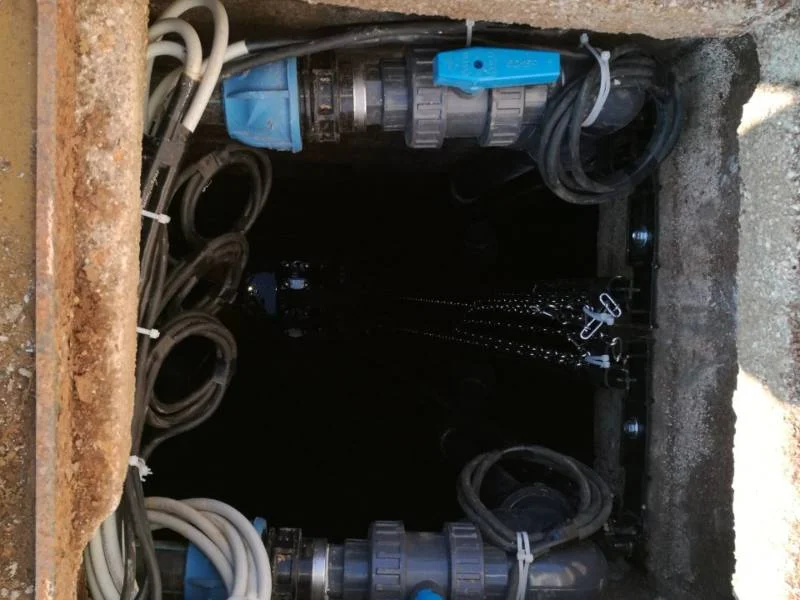

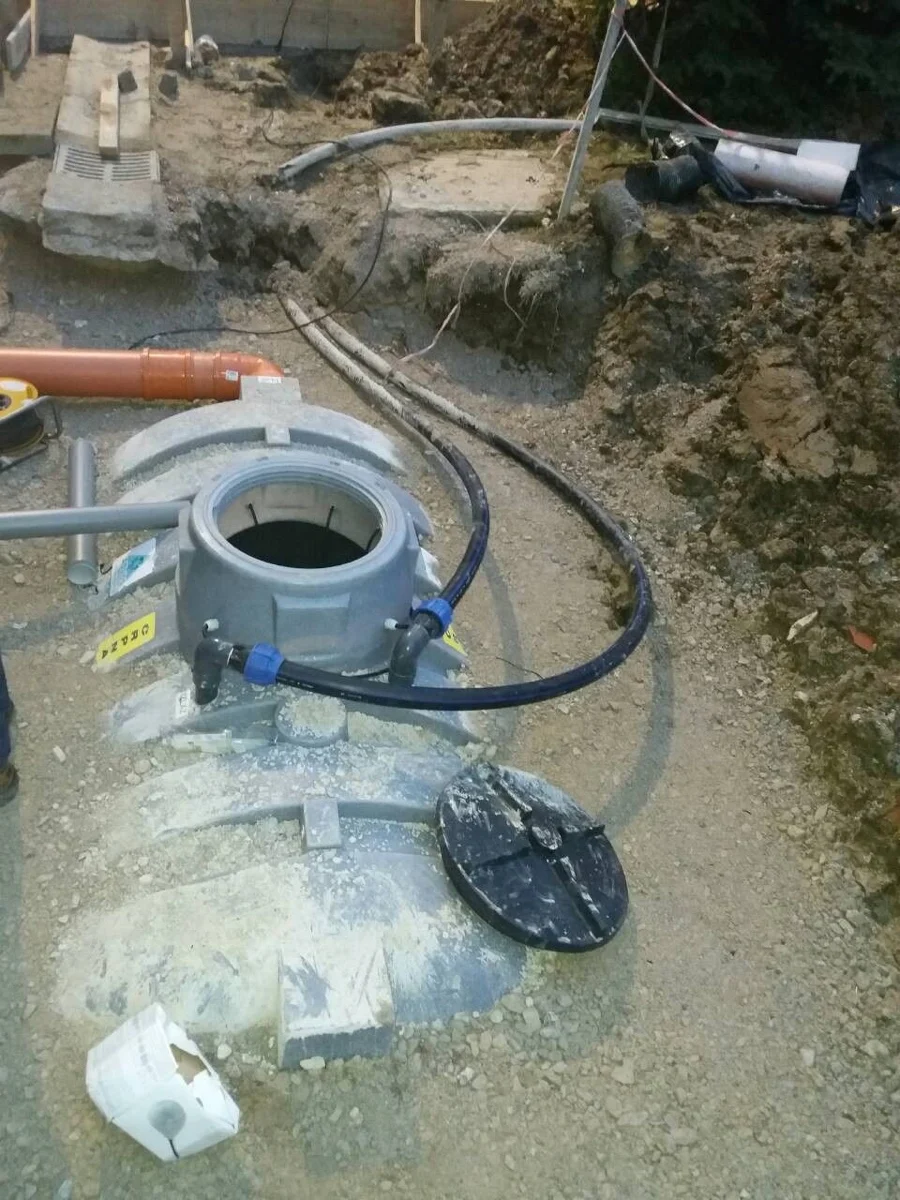

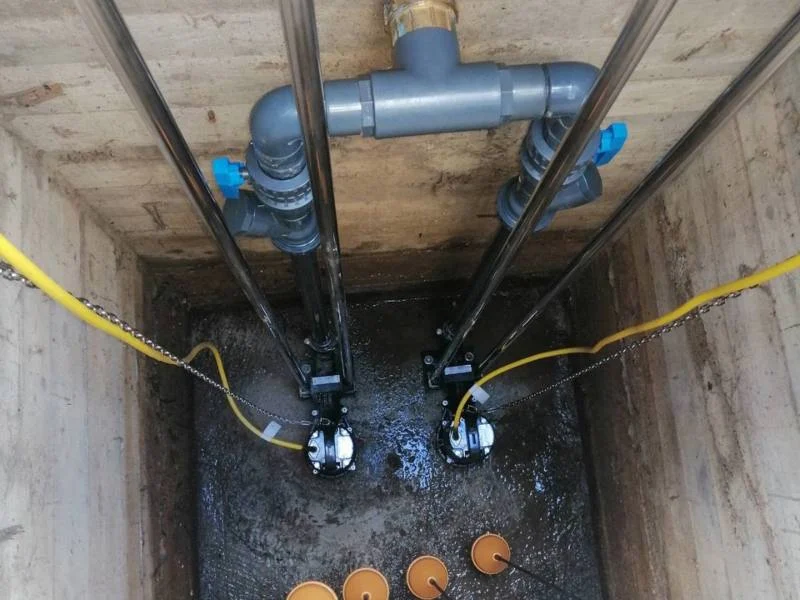

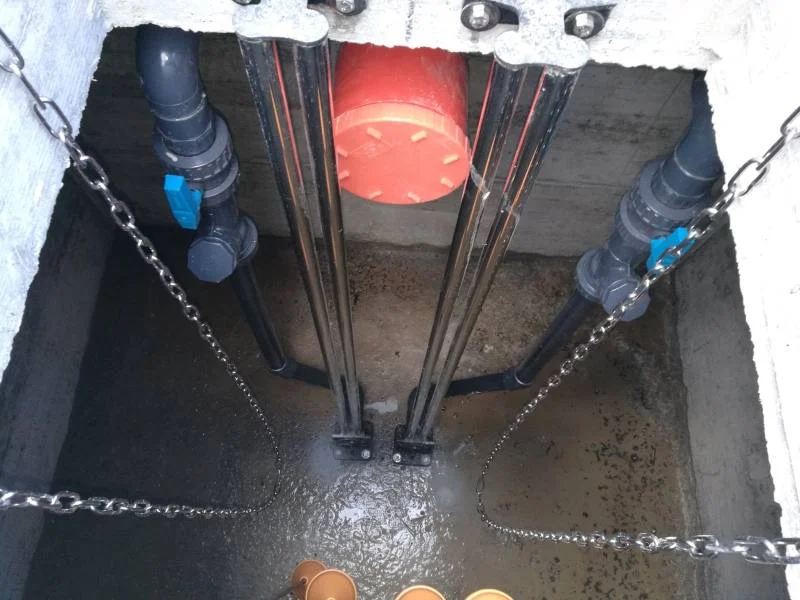

Primjeri ugradnje
Tehnološki opis sustava
Po potrebi se ugrađuje predkomora za mehaničku separaciju krutih predmeta radi zaštite crpki.
Kod DUPLEX izvedbe sustav standardno radi s jednom radnom crpkom, dok se druga crpka automatski uključuje kao pričuvna u slučaju kvara,
povećanog dotoka ili potrebe za dodatnim kapacitetom prepumpavanja.
Tehnološke faze rada:
- dotok otpadne vode u crpnu stanicu
- mehanička separacija krutih predmeta i taloga (po potrebi)
- akumulacija vode u spremniku
- automatsko uključivanje crpke putem plovnog prekidača ili razinske sonde
- prepumpavanje vode kroz tlačni cjevovod do krajnjeg ispusta ili gravitacijskog sustava odvodnje
- automatsko isključivanje crpke nakon sniženja razine vode
Konstrukcija i materijali

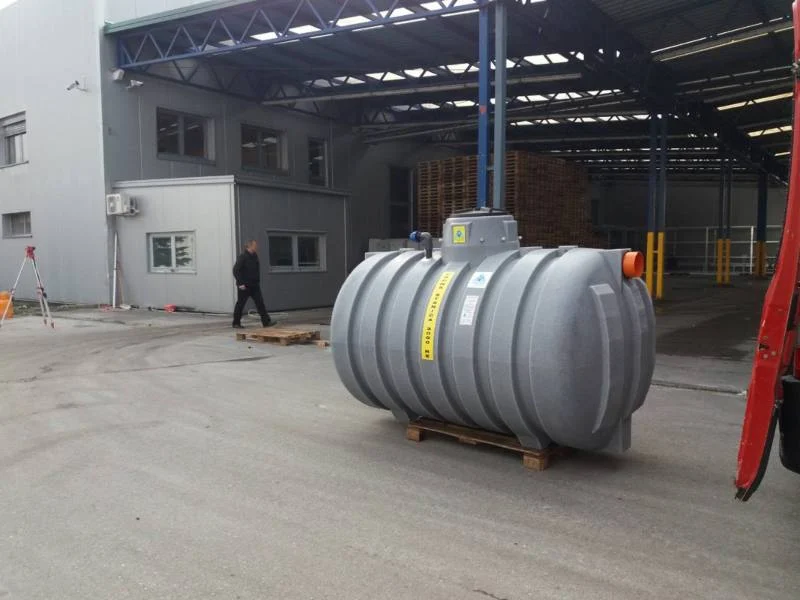

Spremnici AQUOS PROFI PUMP crpnih stanica izrađeni su od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:
Spremnici:
- monolitna jednodijelna konstrukcija spremnika bez varova i spojeva
- trajna vodonepropusnost
- otpornost na koroziju i agresivne medije
- visoka mehanička otpornost
- prilagodba visine i priključaka prema projektnim zahtjevima

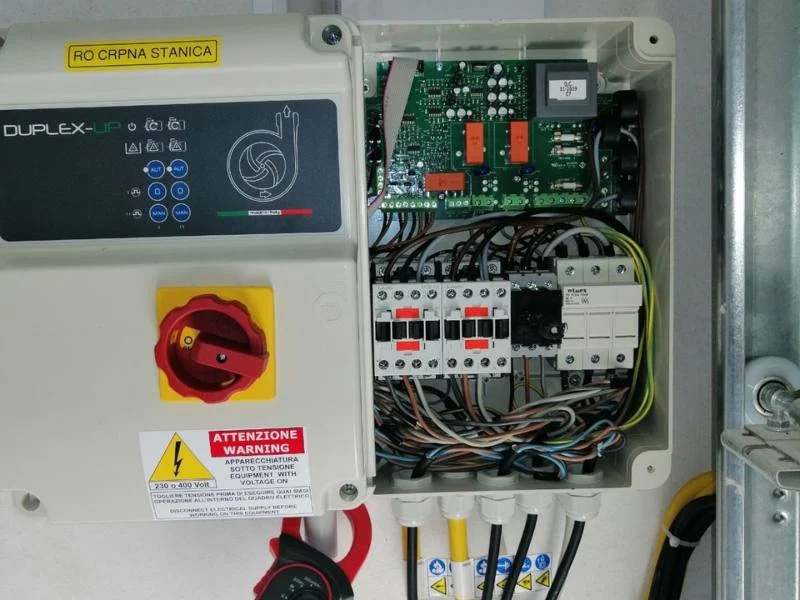

Pumpe:
- profesionalne pumpe i elektro oprema renomiranih proizvođača
- izvedbe SIMPLEX (jedna pumpa) i DUPLEX (dvije pumpe)
- automatsko upravljanje putem plovnih prekidača ili razinskih sondi
- upravljački ormarić, alarmnom signalizacijom…
Norme i sukladnost
Sljedivost
Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.
Jamstvo
Pravna napomena
© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

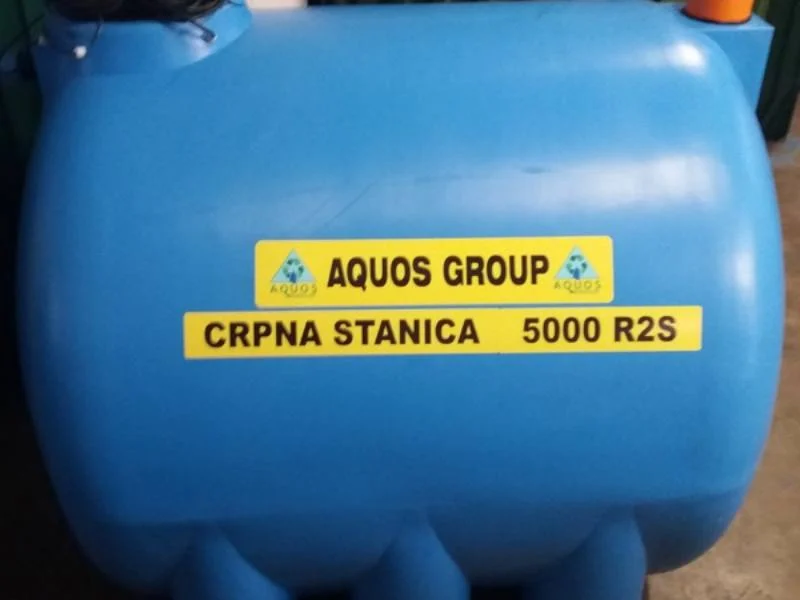

Fotogalerija
Mastolovi za ugradnju ispod sudopera HRN EN 1825
Crpne stanice manjih kapaciteta za sanitarno-potrošne i oborinske vode – AQUOS HOME PUMPProjektantska podrška i savjetovanje
Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.
Troškovnička stavka – spremno za vaše projekte
Model: __________ ili jednakovrijedno, izvedba: SIMPLEX / DUPLEX, nazivnog volumena: ______ l, kapaciteta: ______ l/s, visine dizanja: ______ m, snage pumpe/pumpi: ______ kW, u količini: ______ kom."
