Crpne stanice
A

QUOS HOME PUMP profesionalne crpne stanice manjih kapaciteta namijenjene prepumpavanju sanitarno-potrošnih i oborinskih voda kod obiteljskih kuća,
apartmana i manjih stambeno-poslovnih objekata. Izrađuju se od monolitnih spremnika od linearnog polietilena (LLDPE),
razvijene su i atestirane (ATEST) za pouzdan i dugotrajan rad.

Opremljene su VORTEX pumpama i automatskim upravljanjem sa signalizacijom. Dostupne su s 230 V i 400 V crpkama, uz mogućnost dodatne zaštitne opreme.

Osnovne karakteristike sustava

  • Dostupne u različitim volumenima i dimenzijama
  • Izrađene s monolitnim LLDPE spremnikom bez varova i spojeva
  • Opremljene VORTEX potopnim pumpama za prepumpavanje otpadnih voda
  • Dostupne s crpkama 230 V i 400 V
  • Opremljene upravljačkim ormarićem s automatskim upravljanjem i signalizacijom rada
  • Mogućnost dodatne zaštitne opreme prema zahtjevima projekta
  • Odabir pumpi prema potrebnom protoku (Q), visini dizanja (H) i dužini tlačnog cjevovoda
  • Prilagodba ulaznih i izlaznih priključaka prema projektnim zahtjevima
  • Mogućnost izrade po narudžbi
  • Jamstvo 30 godina na trajnost spremnika, 2 godine na elektromehaničku opremu.

Tehnički podaci i nacrti modela (PDF i DWG)

CS tip AQ PIKO 150 PA 230

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 4200
Model AQ PIKO 150 PA 230
Q [l/m] / Hmax[m] 400/10,5
Kapacitet lit 150
Posude 1x PIKO 150
Masa kg 30
Visina cm 68
Dužina cm 58
Širina cm 58
DN cijevi mm 110/50
Visina ul. cijevi cm 51
Visina izl. cijevi cm 54
Norma HRN EN 12050
Napajanje [V] 230
Snaga [kW] 0,6
Broj crpki 1xZXm 1A/40
Broj nivoregulatora 1
El.ormarić A
Poklopci 1x 355
–
–
–
–
–

CS tip B BOX 200 PA 230

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 4200-1
Model B BOX 200 PA 230
Q [l/m] / Hmax[m] 400/10,5
Kapacitet lit 200
Posude 1x B BOX 200
Masa kg 40
Visina cm 71
Dužina cm 79
Širina cm 49
DN cijevi mm 110/50
Visina ul. cijevi cm 66
Visina izl. cijevi cm 68
Norma HRN EN 12050
Napajanje [V] 230
Snaga [kW] 0,6
Broj crpki 1xZXm 1A/40
Broj nivoregulatora 1
El.ormarić A
Poklopci 1x 40X40
–
–
–
–
–

CS tip B BOX 600 T2E 230

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 4600-7
Model B BOX 600 T2E 230
Q [l/m] / Hmax[m] 2x 350/12,5
Kapacitet lit 600
Posude 1x B BOX 600
Masa kg 70
Visina cm 87
Dužina cm 114
Širina cm 92
DN cijevi mm 110/50
Visina ul. cijevi cm 71
Visina izl. cijevi cm 93
Norma HRN EN 12050
Napajanje [V] 230
Snaga [kW] 2x 0,75
Broj crpki 2x50PU2.75S
Broj nivoregulatora 4
El.ormarić E
Poklopci 2x 42X67
–
–
–
–
–

CS tip TSOL 500 T2E 230

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 4500-7
Model TSOL 500 T2E 230
Q [l/m] / Hmax[m] 2x 350/12,5
Kapacitet lit 500
Posude 1x TSOL 500
Masa kg 70
Visina cm 98
Dužina cm 84
Širina cm 94
DN cijevi mm 110/50
Visina ul. cijevi cm 61
Visina izl. cijevi cm 100
Norma HRN EN 12050
Napajanje [V] 230
Snaga [kW] 0,75
Broj crpki 2x50PU2.75S
Broj nivoregulatora 4
El.ormarić E
Poklopci 1x 62X88
–
–
–
–
–

CS tip TSOL 900 T2E 230

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 4900-7
Model TSOL 900 T2E 230
Q [l/m] / Hmax[m] 2x 350/12,5
Kapacitet lit 900
Posude 1x TSOL 900
Masa kg 75
Visina cm 153
Dužina cm 84
Širina cm 94
DN cijevi mm 110/50
Visina ul. cijevi cm 116
Visina izl. cijevi cm 155
Norma HR EN 1825
Napajanje [V] 230
Snaga [kW] 0,75
Broj crpki 2x50PU2.75S
Broj nivoregulatora 4
El.ormarić E
Poklopci 1x 62X88
–
–
–
–
–

Trebate crpne stanice većih kapaciteta?

Certifikati

  • Atest HR / EN
  • Izjava o svojstvima (DoP)

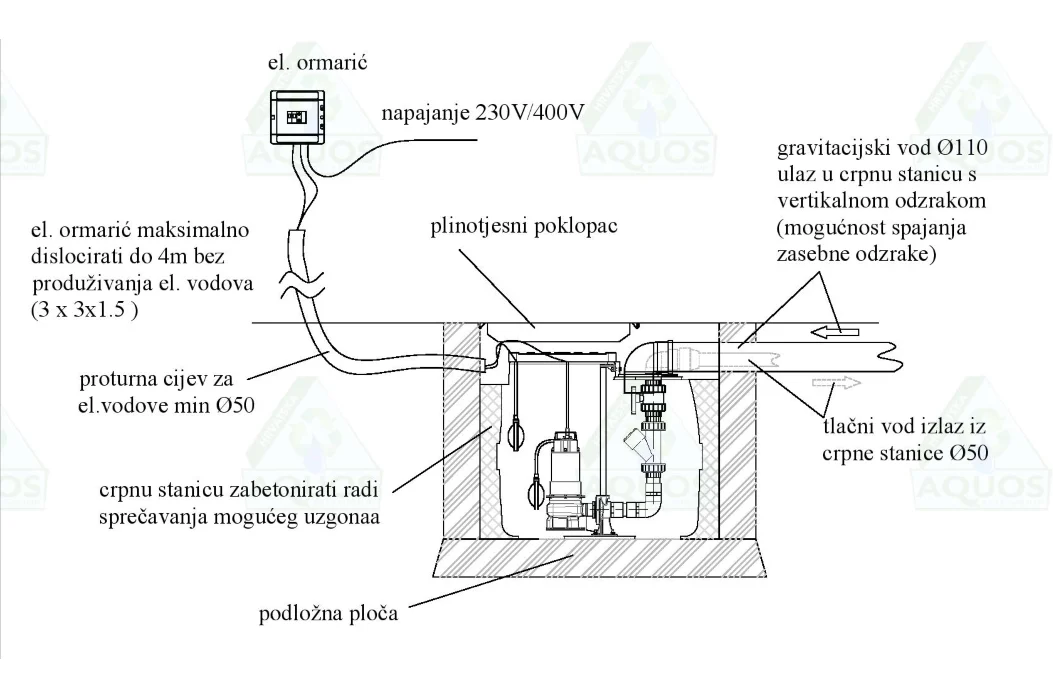

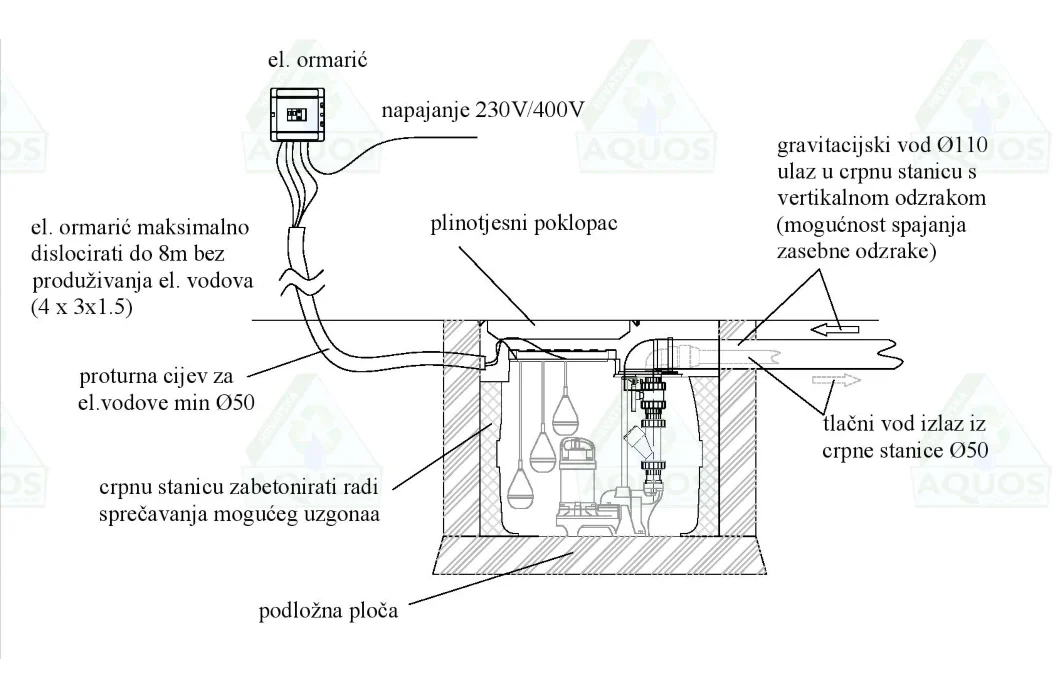

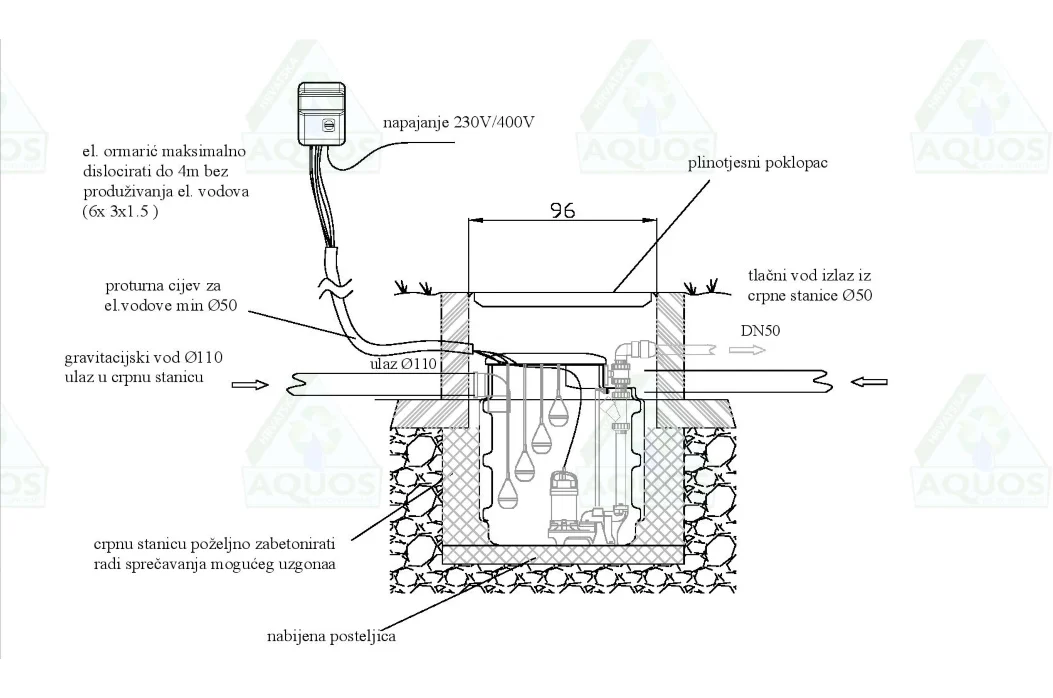

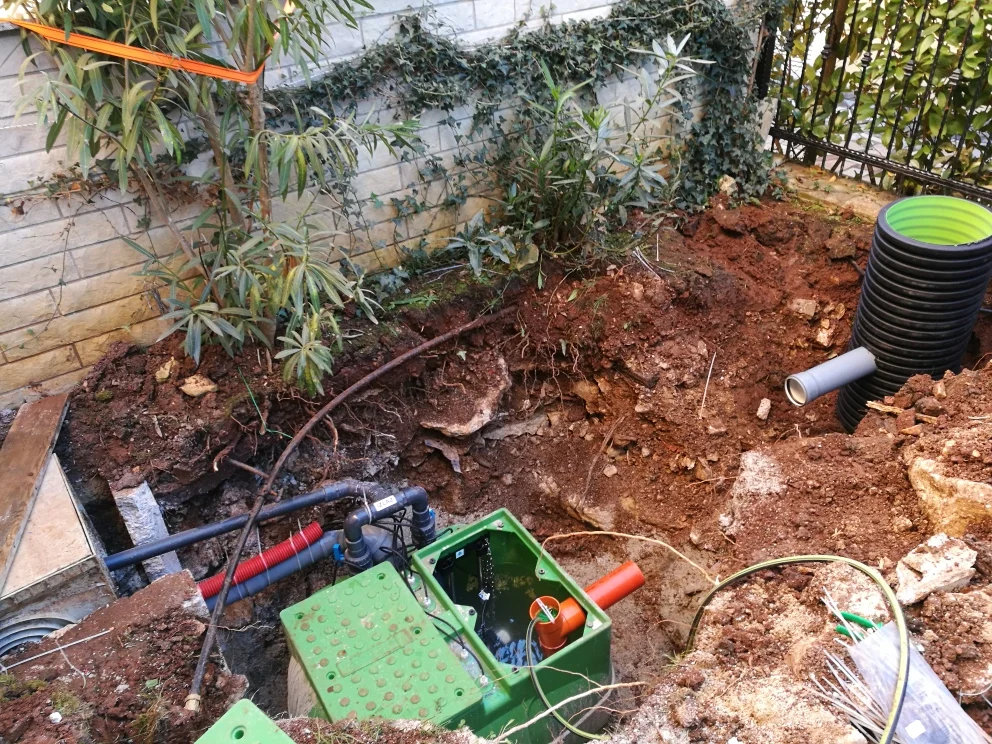

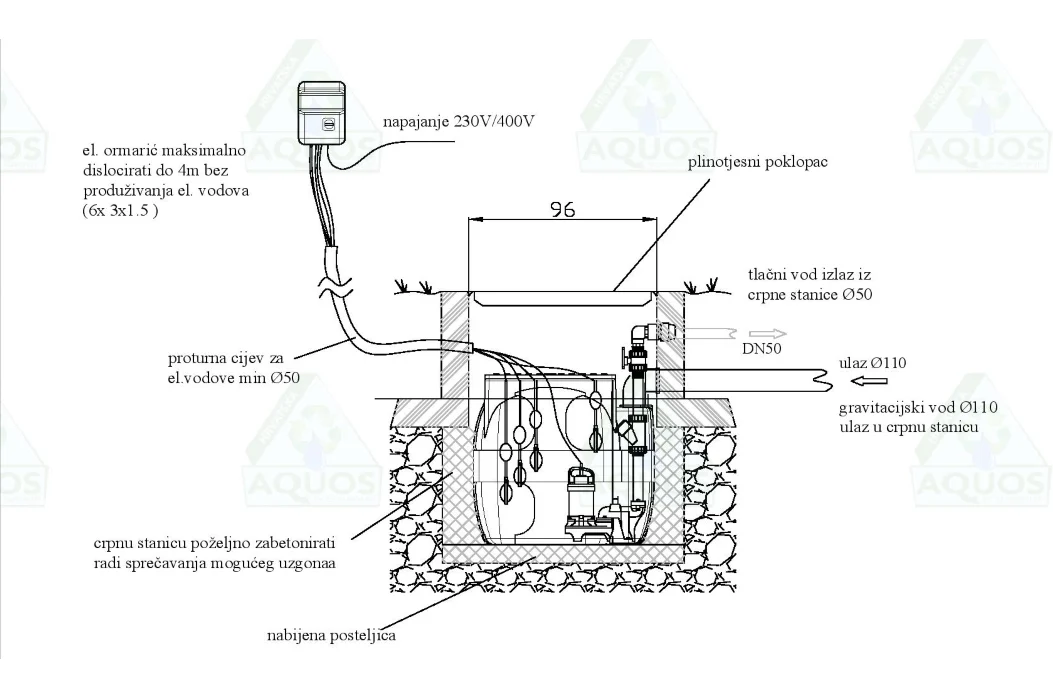

Primjeri ugradnje

Tehnološki opis sustava

Tehnološke faze rada:

  • dotok vode u crpnu stanicu
  • akumulacija vode u spremniku
  • automatsko uključivanje crpke putem plovnog prekidača ili razinske sonde
  • prepumpavanje vode kroz tlačni cjevovod do krajnjeg ispusta ili gravitacijskog sustava odvodnje
  • automatsko isključivanje crpke nakon sniženja razine vode

Konstrukcija i materijali

Spremnici AQUOS HOME PUMP crpnih stanica izrađeni su od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:

Spremnici:

  • monolitna jednodijelna konstrukcija spremnika bez varova i spojeva
  • trajna vodonepropusnost
  • otpornost na koroziju i agresivne medije
  • visoka mehanička otpornost

Pumpe i elektro oprema:

  • VORTEX potopne crpke za prepumpavanje otpadnih voda
  • dostupne izvedbe s crpkama 230 V i 400 V
  • automatsko upravljanje putem plovnog prekidača ili razinske sonde
  • upravljački ormarić sa signalizacijom rada i zaštitnim funkcijama

Norme i sukladnost

  • HRN EN 12100-1 – sigurnost uređaja i osnovni pojmovi projektiranja
  • HRN EN 60204-1 – električna oprema strojeva
  • EN 983 – sigurnosni zahtjevi za sustave s tekućinama
  • Hrvatski certifikat o sukladnosti (ATEST)

Sljedivost

Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.

Jamstvo

  • 30 godina garancije na LLDPE posude
  • 2 godine na elektromehaničku opremu i dijelove

Pravna napomena

© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

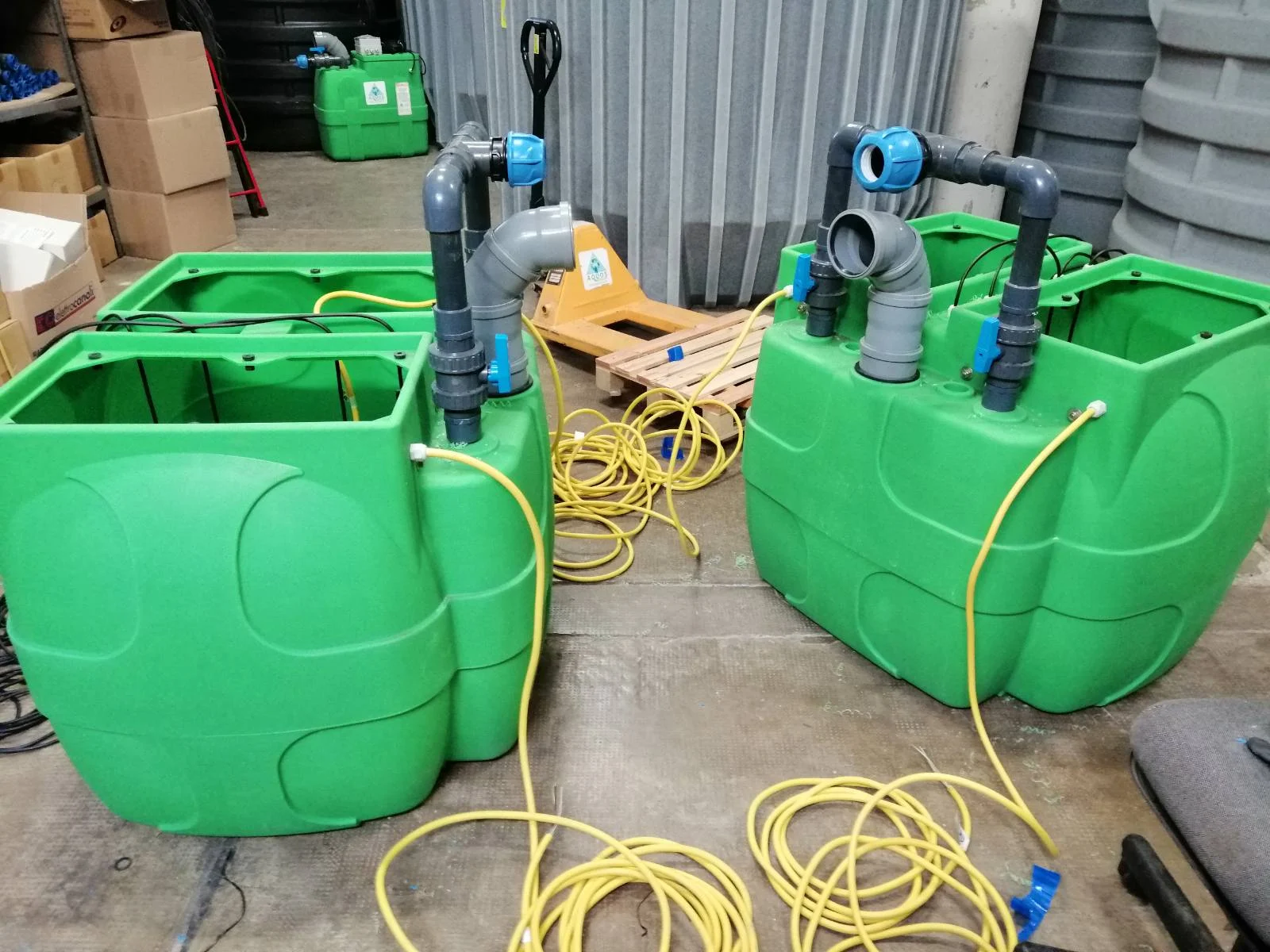

Fotogalerija

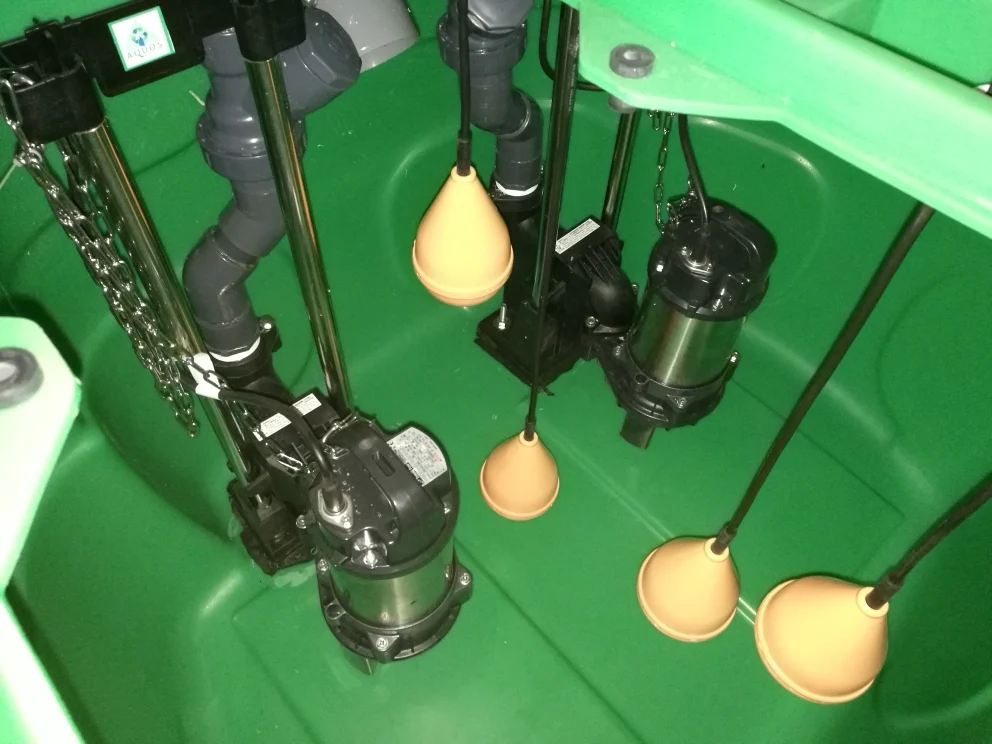

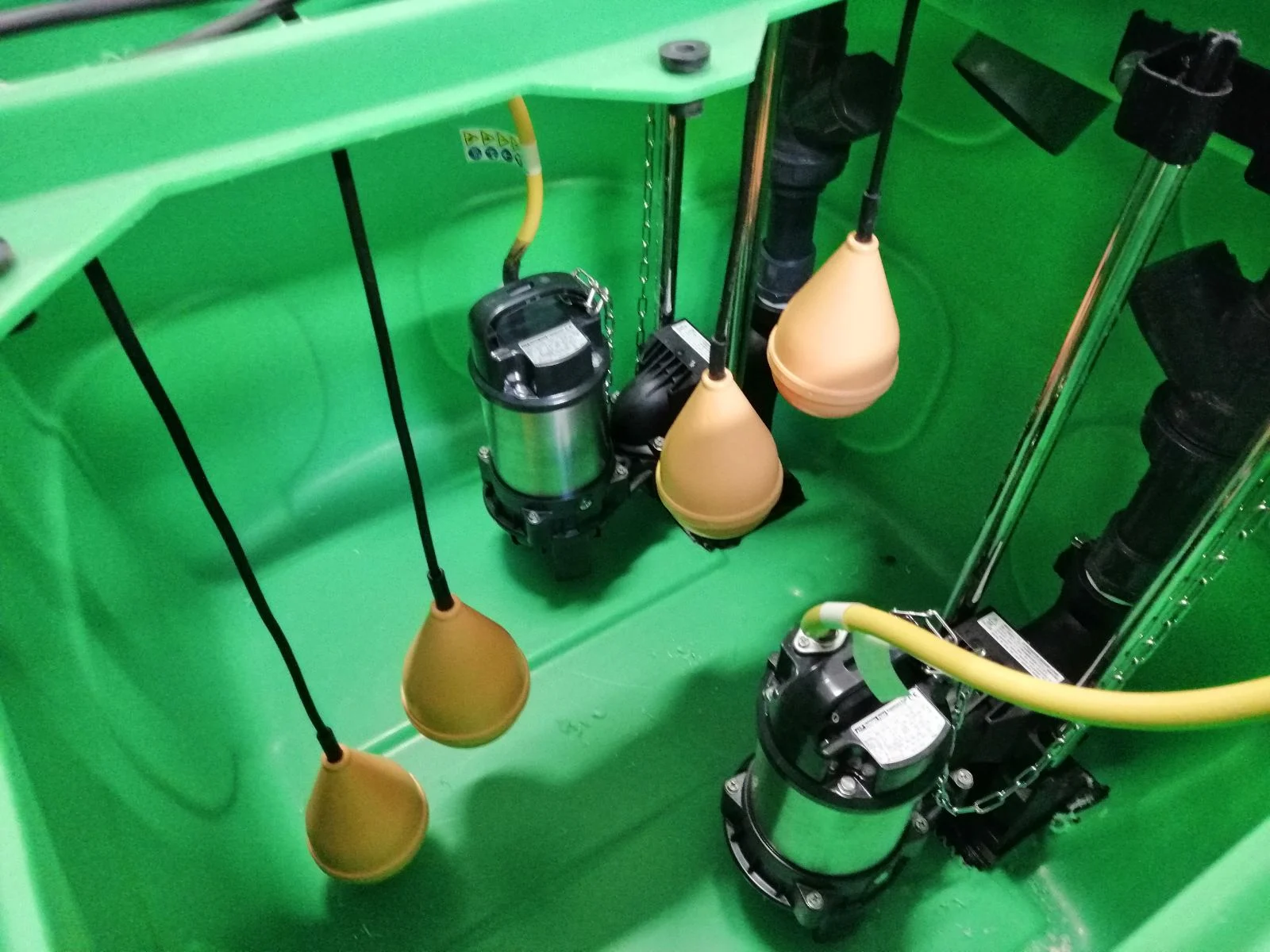

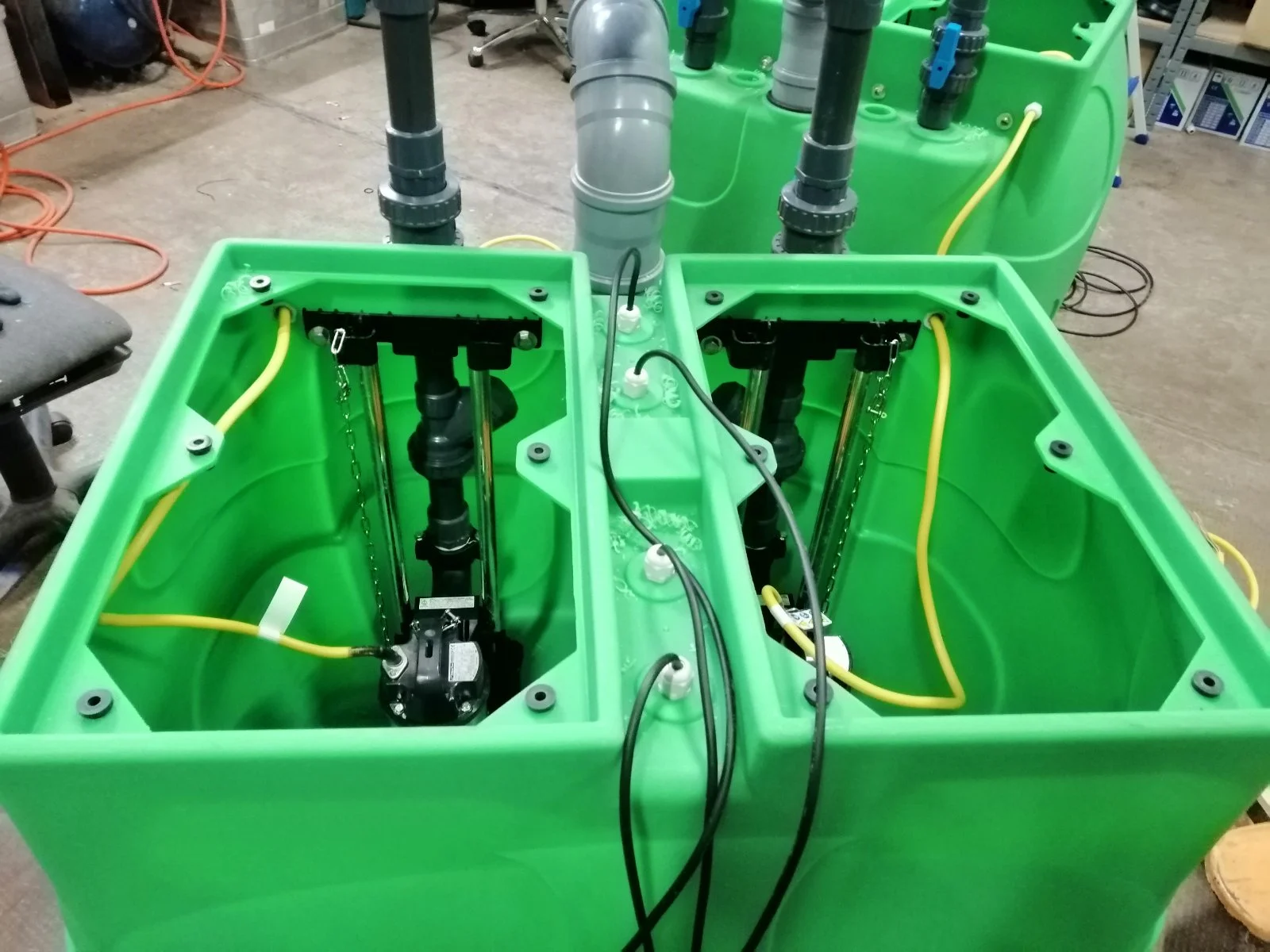

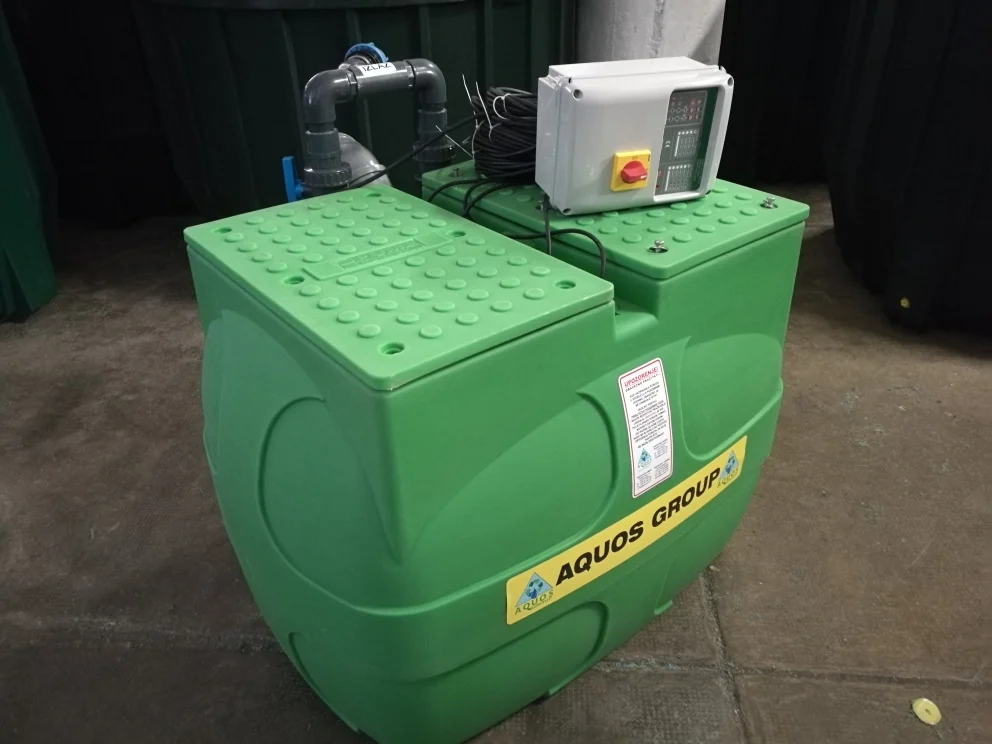

Crpna stanica Aquos eco pogled unutra
Crpna stanica Aquos eco pogled unutra
Crpna stanica Aquos eco pogled unutra
Crpne stanice
Crpna stanicaIndustrijske crpne stanice za fekalne i oborinske vode – AQUOS PROFI PUMP
AQUOS RAIN COLLECTSustav za sakupljanje kišnice “AQUOS RAIN COLLECT”

Projektantska podrška i savjetovanje

Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.

Troškovnička stavka – spremno za vaše projekte

Kopirano!
"Dobava, transport i ugradnja crpne stanice za prepumpavanje sanitarno-potrošnih i oborinskih voda AQUOS HOME PUMP ili jednakovrijedno, izrađene od linearnog polietilena (LLDPE), monolitne izvedbe bez varova i spojeva, opremljene VORTEX potopnom crpkom, upravljačkim ormarićem s automatskim upravljanjem i signalizacijom rada te svom pripadajućom elektro i strojarskom opremom potrebnom za funkcionalan rad sustava.
Model: __________ ili jednakovrijedno, nazivnog volumena: ______ l, kapaciteta: ______ l/s, visine dizanja: ______ m, snage pumpe: ______ kW, u količini: ______ kom.
Obračun po komadu ugrađene crpne stanice."
