AQUOS BIO FILTER – Napredna biološka jama nove generacije
QUOS BIO FILTER je sustav za pročišćavanje sanitarno-potrošnih (fekalnih) otpadnih voda namijenjen objektima za koje nije potrebna uporabna dozvola, odnosno objektima s manjom dnevnom količinom otpadnih voda, nižim hidrauličkim i organskim opterećenjem te objektima s povremenim korištenjem, kao što su vikendice i kuće za odmor, mobilne i kamp kućice te drugi manji objekti.
Dimenzioniranje sustava vrši se prema predviđenom broju korisnika objekta (ES), načinu korištenja objekta i procijenjenoj dnevnoj količini otpadnih voda.
Sustav je projektiran i ispitan sukladno normi HRN EN 12566-1 te posjeduje hrvatski ATEST.
Rad sustava temelji se na gravitacijskom protoku i procesu biološke filtracije, bez potrebe za električnom energijom, puhalima, aeracijom i upravljačkim ormarićima.
Sustavi su projektirani kao zamjena za sabirne jame, klasične septičke jame i betonske trokomorne septičke jame.
Ugradnja sustava moguća je i bez izvođenja armiranobetonske podloge, ovisno o geomehaničkim uvjetima lokacije i načinu ugradnje.
Osnovne karakteristike sustava
- Monolitna izvedba spremnika (PE-HD / LLDPE) proizvedena tehnologijom rotacijskog lijevanja bez varova i spojeva
- Sustav radi bez električne energije, na principu sedimentacije, biološke razgradnje i dodatne biološke filtracije pomoću BIO FILTERA na izlazu
- Sustav certificiran sukladno normi HRN EN 12566-1 te posjeduje hrvatski ATEST
- Konstrukcija prilagođena ugradnji bez potrebe za betoniranjem u zelenim površinama
- Pouzdanost sustava potvrđena višegodišnjim radom u stvarnim uvjetima eksploatacije
- Jamstvo: 30 godina na spremnike
- Osigurana tehnička podrška na području Republike Hrvatske
- Proizvedeno u Hrvatskoj
Tehnički podaci i nacrti modela (PDF i DWG)
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9711 BJ NIM |
| Model | BJ AQ BF1 NIM |
| Br. korisnika ES | 1-4 |
| Kapacitet lit | 1000 |
| Posude | 1000 NIM |
| Masa kg | 54 |
| Visina cm | 148 |
| Dužina cm | 115 |
| Širina cm | 115 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 87 |
| Visina izl. cijevi cm | 82 |
| Nom dn org op kg BOD5/d | 0,24 |
| Nom dn hid op l/dan | 600 |
| Produžetci | PP30 + PP45 |
| Poklopci | 255 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9712 BJ NIM |
| Model | BJ AQ BF2 NIM |
| Br. korisnika ES | 4-6 |
| Kapacitet lit | 1500 |
| Posude | 1500 NIM |
| Masa kg | 75 |
| Visina cm | 198 |
| Dužina cm | 115 |
| Širina cm | 115 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 137 |
| Visina izl. cijevi cm | 132 |
| Nom dn org op kg BOD5/d | 0,36 |
| Nom dn hid op l/dan | 900 |
| Produžetci | PP30 + PP45 |
| Poklopci | 255 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9713 BJ NIM |
| Model | BJ AQ BF3 NIM |
| Br. korisnika ES | 7-9 |
| Kapacitet lit | 2100 |
| Posude | 2100 NIM |
| Masa kg | 95 |
| Visina cm | 228 |
| Dužina cm | 135 |
| Širina cm | 135 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 151 |
| Visina izl. cijevi cm | 146 |
| Nom dn org op kg BOD5/d | 0,54 |
| Nom dn hid op l/dan | 1350 |
| Produžetci | PP35 + PP45 |
| Poklopci | 355 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9714 BJ NIM |
| Model | BJ AQ BF4 NIM |
| Br. korisnika ES | 10-13 |
| Kapacitet lit | 3200 |
| Posude | 3200 NIM |
| Masa kg | 130 |
| Visina cm | 126 |
| Dužina cm | 121 |
| Širina cm | 170 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 126 |
| Visina izl. cijevi cm | 121 |
| Nom dn org op kg BOD5/d | 0,78 |
| Nom dn hid op l/dan | 1950 |
| Produžetci | PP35 + PP45 |
| Poklopci | 355 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9715 BJ NIM |
| Model | BJ AQ BF5 NIM |
| Br. korisnika ES | 14-16 |
| Kapacitet lit | 3800 |
| Posude | 3800 NIM |
| Masa kg | 150 |
| Visina cm | 229 |
| Dužina cm | 170 |
| Širina cm | 170 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 144 |
| Visina izl. cijevi cm | 139 |
| Nom dn org op kg BOD5/d | 0,96 |
| Nom dn hid op l/dan | 2400 |
| Produžetci | PP35 + PP45 |
| Poklopci | 355 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9716 BJ NIM |
| Model | BJ AQ BF6 NIM |
| Br. korisnika ES | 17-19 |
| Kapacitet lit | 4600 |
| Posude | 4600 NIM |
| Masa kg | 170 |
| Visina cm | 256 |
| Dužina cm | 170 |
| Širina cm | 170 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 170 |
| Visina izl. cijevi cm | 165 |
| Nom dn org op kg BOD5/d | 1,14 |
| Nom dn hid op l/dan | 2850 |
| Produžetci | PP35 + PP45 |
| Poklopci | 355 + 455 |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – | |
| – |
Certifikati

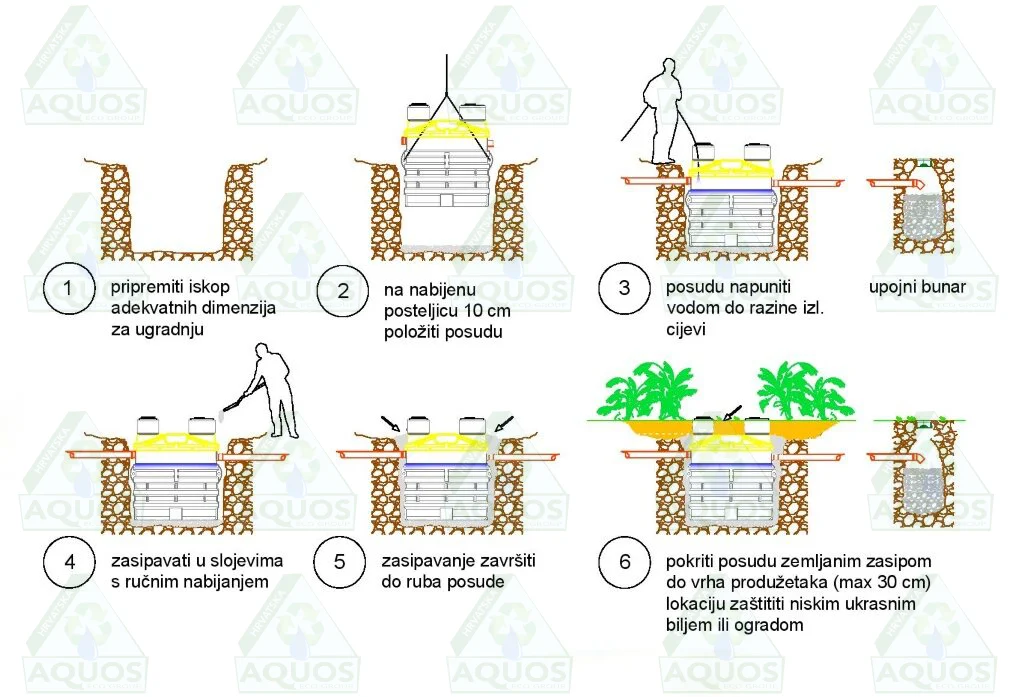

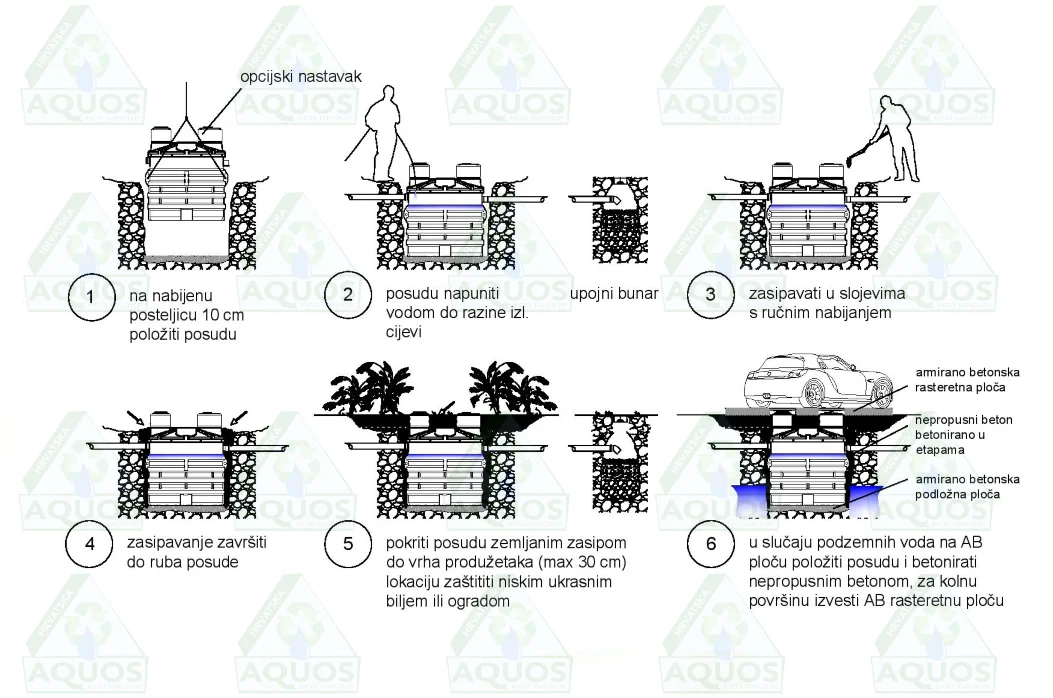

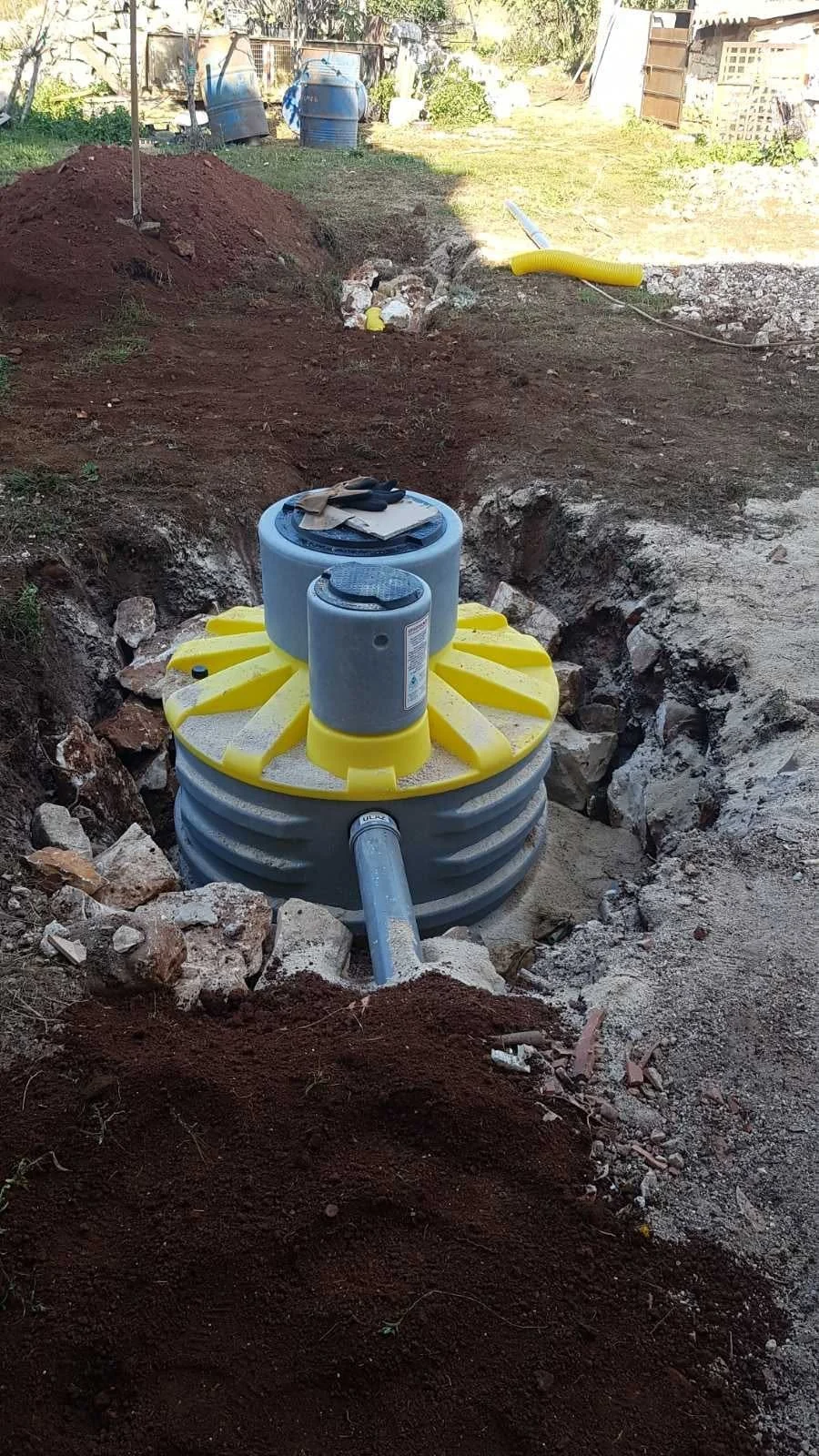

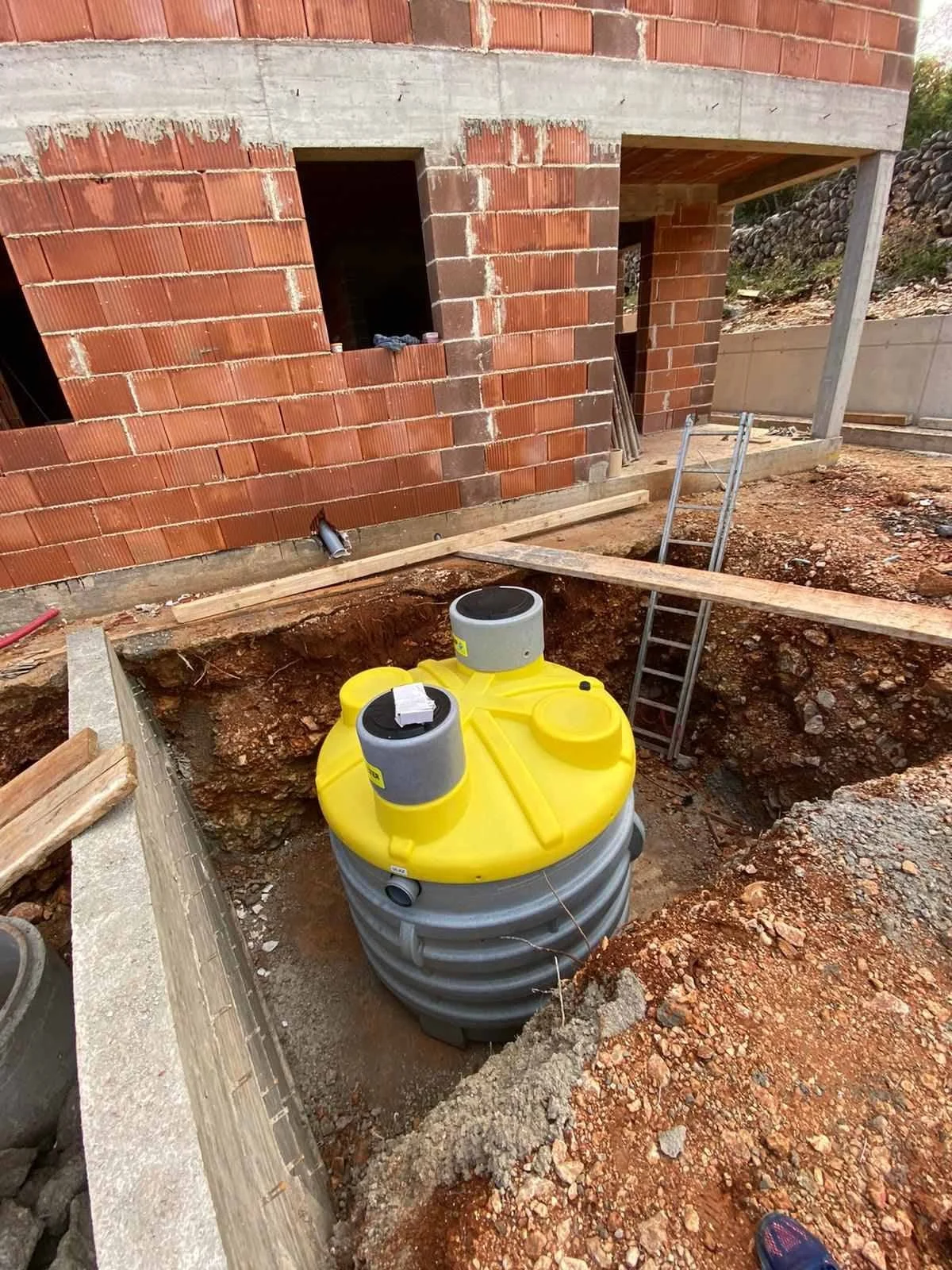

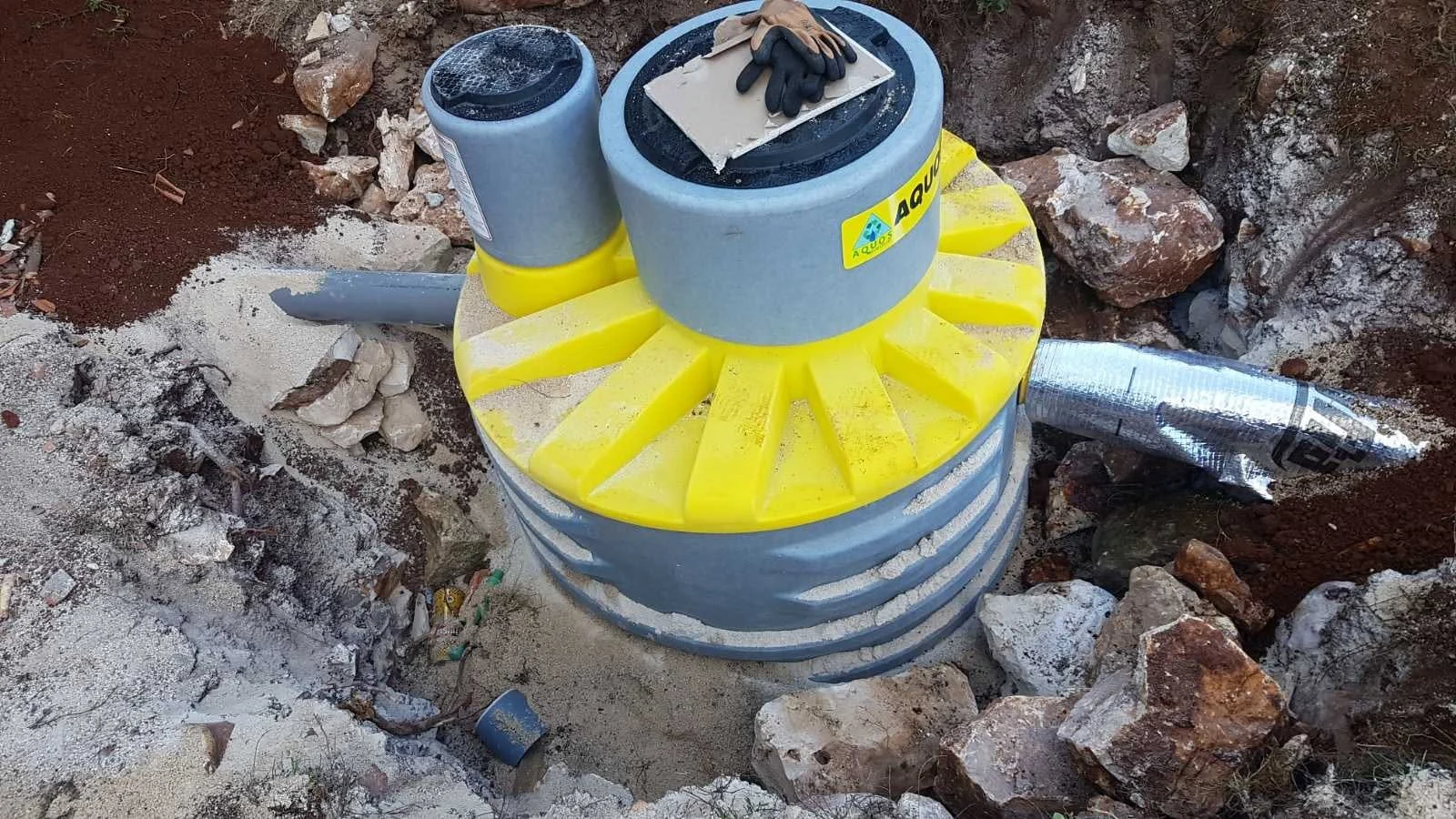

Primjeri ugradnje
Tehnološki opis sustava
Sustav radi na principu sedimentacije, biološke razgradnje i dodatne biološke filtracije pomoću AQUOS BIO FILTERA na izlazu.
Tehnološke faze obrade:
- primarno taloženje
- biološka razgradnja otpadnih voda
- dodatna biološka filtracija putem AQUOS BIO FILTERA
- ispust djelomično pročišćene vode u upojni bunar
Rad sustava temelji se na gravitacijskom protoku, bez potrebe za električnom energijom.
Održavanje sustava obuhvaća periodično pražnjenje taloga te povremeno ispiranje ili zamjenu AQUOS BIO FILTERA, ovisno o načinu i intenzitetu korištenja sustava.
Konstrukcija i materijali
Spremnici su izrađeni od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:
- monolitna jednodijelna konstrukcija posuda
- izvedba bez varova i konstruktivnih spojeva
- trajna vodonepropusnost sustava
Takva izvedba osigurava visoku mehaničku otpornost i dugoročnu stabilnost kod podzemne ugradnje.
Norme i sukladnost
Sustav je projektiran i ispitan sukladno važećim hrvatskim normama:
- HRN EN 12566-1 – prefabricirane septičke jame
- hrvatski certifikat o sukladnosti (ATEST)
Sustav je namijenjen za podzemnu ugradnju i zbrinjavanje sanitarno-potrošnih (fekalnih) otpadnih voda objekata manjeg opterećenja.
Sljedivost
Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.
Jamstvo
Pravna napomena
© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

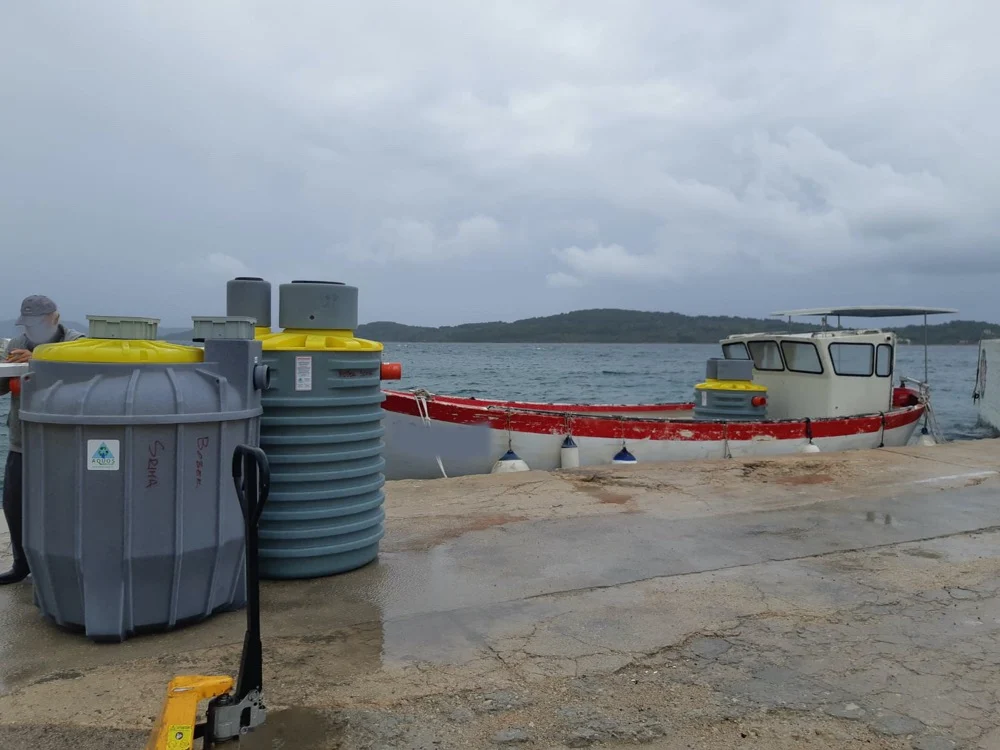

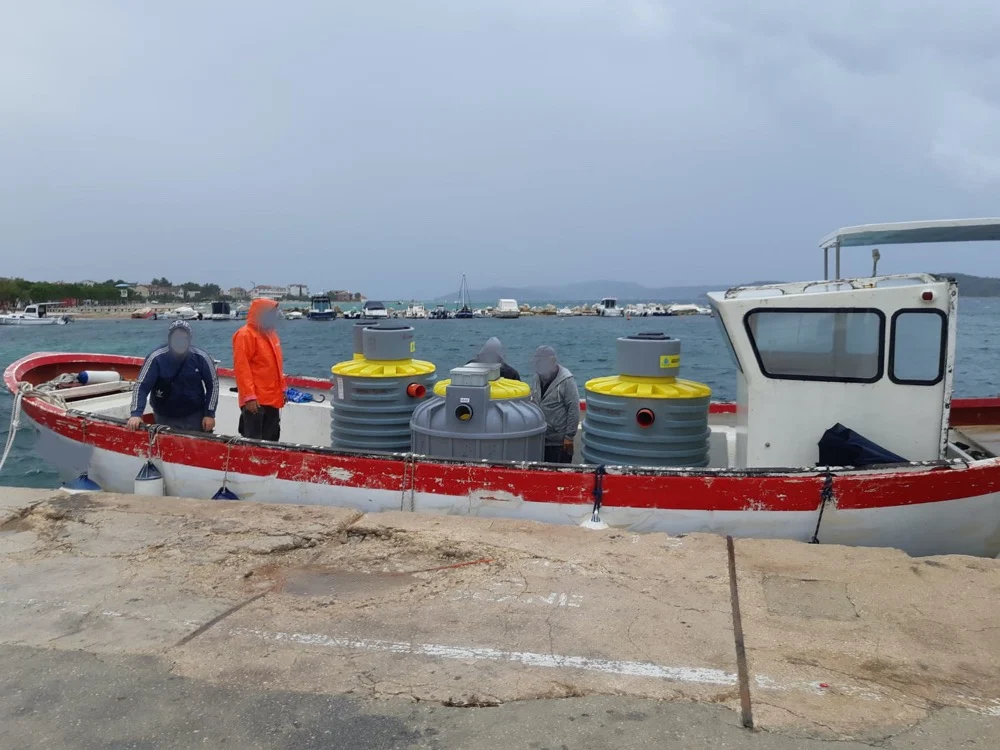

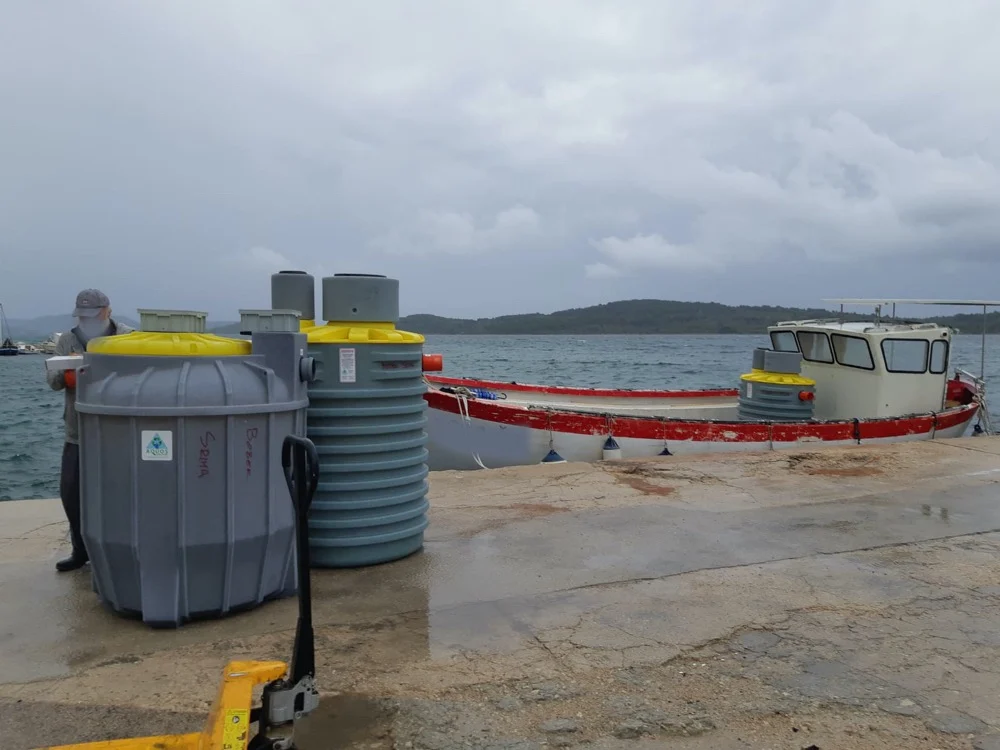

Fotogalerija

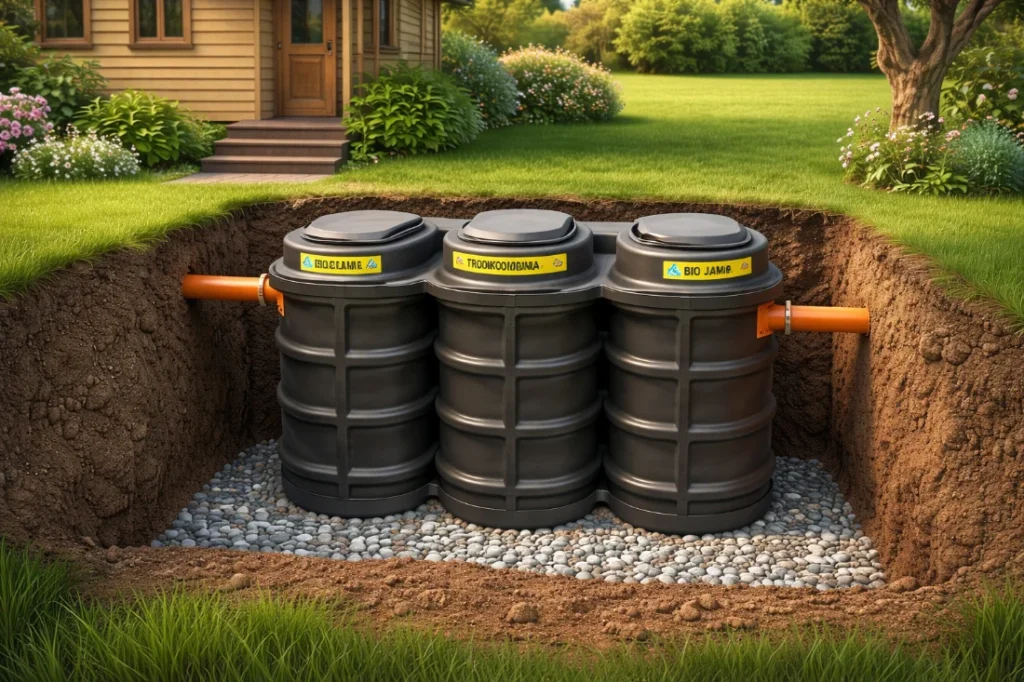

Trokomorna septička jama – biološkaProjektantska podrška i savjetovanje
Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.
