Trokomorna septička jama – biološka
T

rokomorna septička jama – biološka namijenjena je prihvatu i obradi sanitarno-potrošnih (fekalnih) otpadnih voda za objekte bez mogućnosti priključenja na sustav javne kanalizacije.
Sustav za obradu otpadnih voda temeljen je na trokomornoj višefaznoj sedimentaciji i biološkoj razgradnji za objekte gdje je dovoljan niži stupanj pročišćavanja.
Sustav je projektiran i ispitan sukladno normi HRN EN 12566-1 te posjeduje hrvatski ATEST.
Rad sustava temelji se na gravitacijskom protoku, bez potrebe za električnom energijom.
Dimenzioniranje sustava vrši se prema predviđenom broju korisnika objekta (ES), načinu korištenja objekta i procijenjenoj dnevnoj količini otpadnih voda.

Osnovne karakteristike sustava

  • Trokomorna izvedba s odvojenim komorama za postupno taloženje i smanjenje organskog opterećenja otpadnih voda
  • Monolitna izvedba spremnika (PE-HD / LLDPE) proizvedena tehnologijom rotacijskog lijevanja bez varova i spojeva
  • Izvedbe NSE, IC i NIM omogućuju ugradnju bez potrebe za betoniranjem u zelenim površinama
  • Pouzdanost sustava potvrđena višegodišnjim radom u stvarnim uvjetima eksploatacije
  • Jamstvo: 30 godina na spremnike
  • Osigurana tehnička podrška na području Republike Hrvatske
  • Proizvedeno u Hrvatskoj

Tehnički podaci i nacrti modela (PDF i DWG)

TROKOMORNA BIO SEPTIČKA JAMA TIP 1500 PC1

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0213/
Model TBSJ 1500 PC1
Posude 3X RIO B. 500
Kapacitet lit 1500
Br. korisnika ES 1-5
Masa kg 57
Visina cm 95
Dužina cm 234
Širina cm 100
DN cijevi mm 100
Visina ul. cijevi cm 74
Visina izl. cijevi cm 69
Produžetci /
Poklopci 3 x 355
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 1500 QS

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0213/1
Model TBSJ 1500 QS
Posude 3X QS 500
Kapacitet lit 1500
Br. korisnika ES 1-5
Masa kg 57
Visina cm 98
Dužina cm 228
Širina cm 76
DN cijevi mm 110
Visina ul. cijevi cm 74
Visina izl. cijevi cm 69
Produžetci /
Poklopci 3 x 355
–
–
–
–
–
–
–
–
–
–

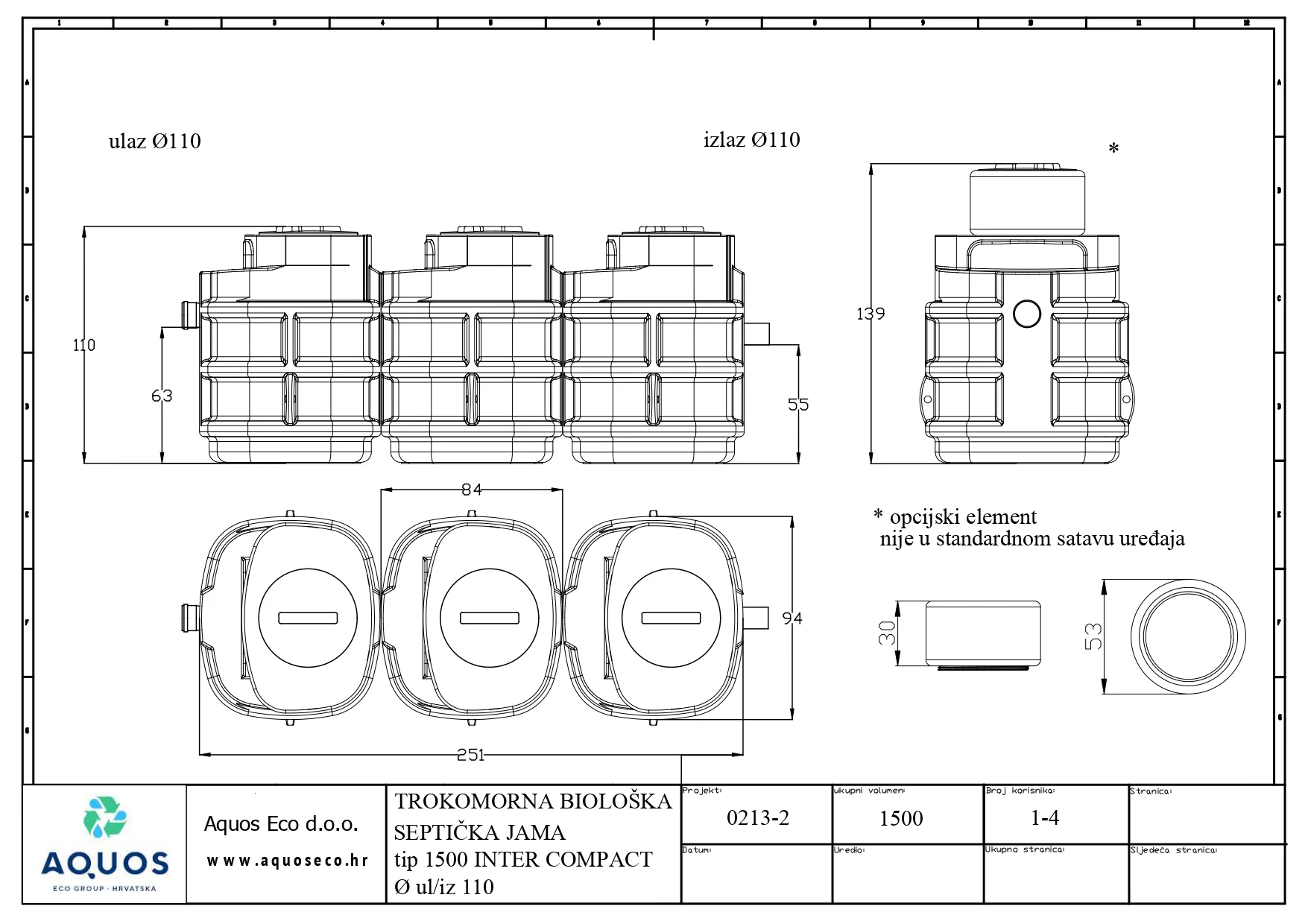

TROKOMORNA BIO SEPTIČKA JAMA TIP 1500 IC
TROKOMORNA BIO SEPTIČKA JAMA TIP 1500 IC

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

TROKOMORNA BIO SEPTIČKA JAMA TIP 3000 N

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0213/2
Model TBSJ 2000 N
Posude 2X NANO 1000
Kapacitet lit 2000
Br. korisnika ES 5-10
Masa kg 124
Visina cm 133
Dužina cm 235
Širina cm 115
DN cijevi mm 110
Visina ul. cijevi cm 103
Visina izl. cijevi cm 96
Produžetci 2 x PP77
Poklopci 2 x 770
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 3000 PC2

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0214/
Model TBSJ 3000 PC2
Posude 3X RIO B. 1000
Kapacitet lit 3000
Br. korisnika ES 5-10
Masa kg 114
Visina cm 128
Dužina cm 234
Širina cm 128
DN cijevi mm 110
Visina ul. cijevi cm 104
Visina izl. cijevi cm 99
Produžetci /
Poklopci 3 x 355
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 3000 NSE

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0214/1
Model TBSJ 3000 NSE
Posude 3X NSE 1000
Kapacitet lit 3000
Br. korisnika ES 5-10
Masa kg 120
Visina cm 122
Dužina cm 365
Širina cm 115
DN cijevi mm 110
Visina ul. cijevi cm 91
Visina izl. cijevi cm 82
Produžetci 3 X PP 45
Poklopci 3 x 455
–
–
–
–
–
–
–
–
–
–

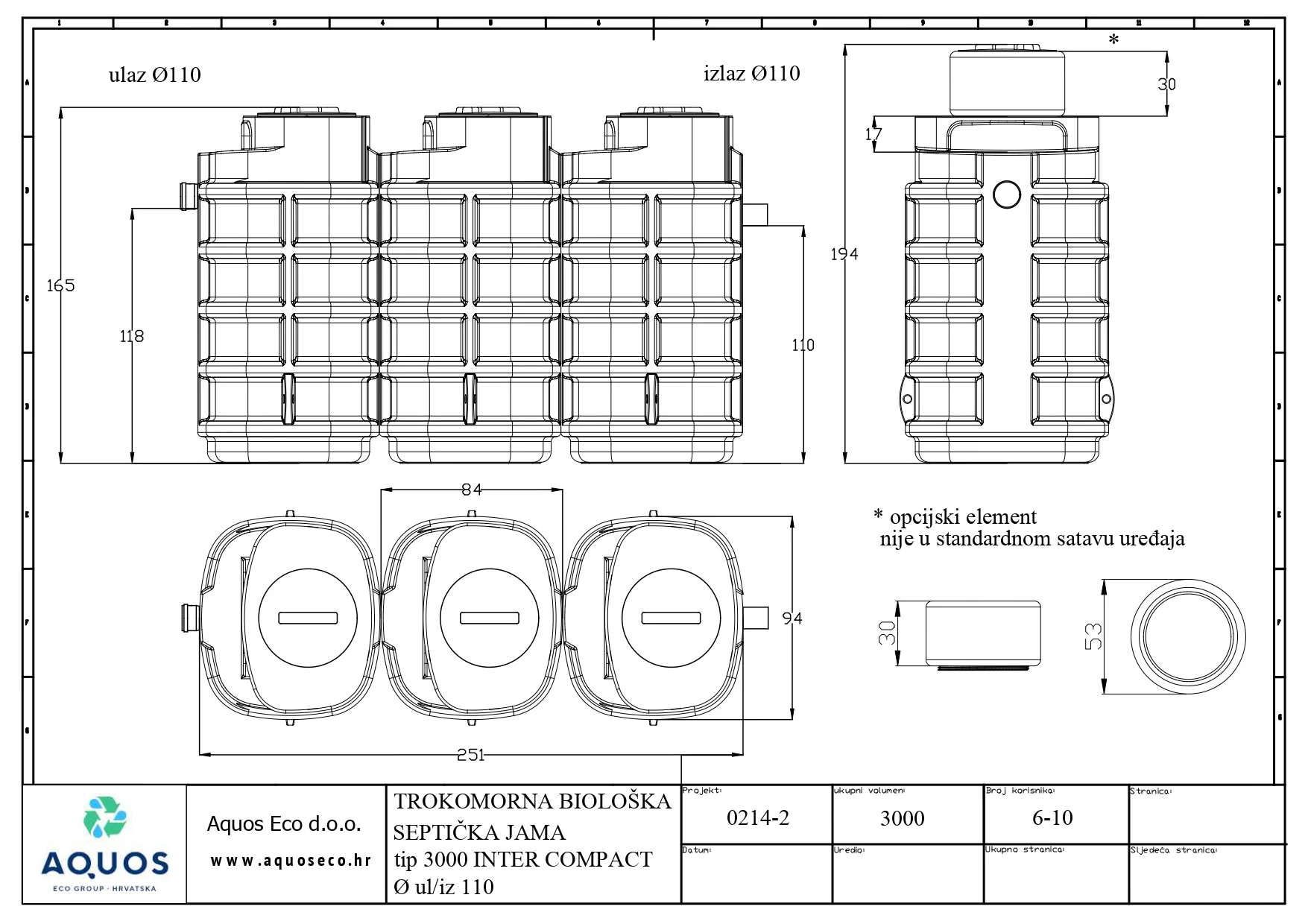

TROKOMORNA BIO SEPTIČKA JAMA TIP 3000 IC

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

TROKOMORNA BIO SEPTIČKA JAMA TIP 4500 NSE

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0313/3
Model TBSJ 4500 NSE
Posude 3X NSE 1500
Kapacitet lit 4500
Br. korisnika ES 11-15
Masa kg 183
Visina cm 171
Dužina cm 365
Širina cm 115
DN cijevi mm 125
Visina ul. cijevi cm 136
Visina izl. cijevi cm 130
Produžetci 3 X PP 45
Poklopci 3x 455
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 6000 M

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0314/2
Model TBSJ 6000 M
Posude 2X3000 MINI
Kapacitet lit 6000
Br. korisnika ES 16-20
Masa kg 250
Visina cm 182
Dužina cm 387
Širina cm 155
DN cijevi mm 160
Visina ul. cijevi cm 138
Visina izl. cijevi cm 132
Produžetci 2 x PP77
Poklopci 2 x 770
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 6300 NSE

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0315/3
Model TBSJ 6300 NSE
Posude 3X2100 NSE
Kapacitet lit 6300
Br. korisnika ES 16-20
Masa kg 240
Visina cm 200
Dužina cm 431
Širina cm 135
DN cijevi mm 160
Visina ul. cijevi cm 153
Visina izl. cijevi cm 147
Produžetci 3 X PP 45
Poklopci 3 x 455
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 7800 NSE

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0315/4
Model TBSJ 7800 NSE
Posude 3X2600 NSE
Kapacitet lit 7800
Br. korisnika ES 21-25
Masa kg 270
Visina cm 229
Dužina cm 631
Širina cm 195
DN cijevi mm 160
Visina ul. cijevi cm 170
Visina izl. cijevi cm 160
Produžetci 3 X PP 45
Poklopci 3 x 455
–
–
–
–
–
–
–
–
–
–

TROKOMORNA BIO SEPTIČKA JAMA TIP 9000 NIM

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0315/5
Model TBSJ 9000 NIM
Posude 3X3000 NIM
Kapacitet lit 9000
Br. korisnika ES 26-30
Masa kg 360
Visina cm 172
Dužina cm 553
Širina cm 171
DN cijevi mm 160
Visina ul. cijevi cm 138
Visina izl. cijevi cm 131
Produžetci 3 X PP 77
Poklopci 3 x 770
–
–
–
–
–
–
–
–
–
–

Zanima vas i kompaktna Bio jama?

Certifikati

  • Atest HR / EN
  • Izjava o svojstvima (DoP)

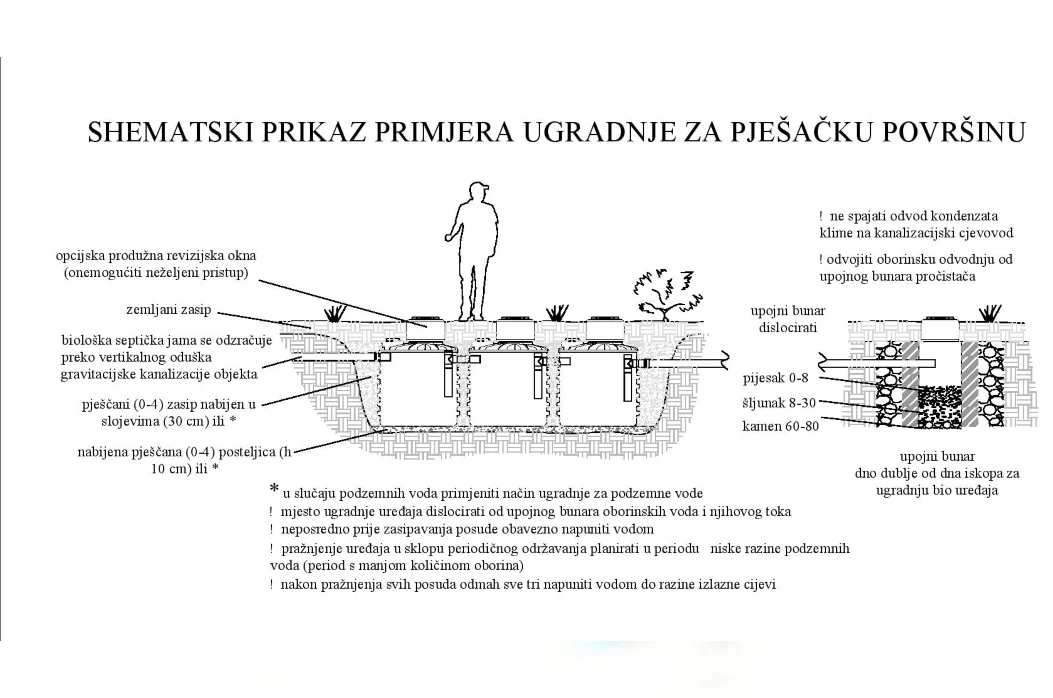

Primjeri ugradnje

Produžetci

PRODUŽETAK PP 30
Šifra 0030
Model PP 30
Visina cm 30
Dužina cm 30
Širina cm 30
Poklopac Ø mm 255

PRODUŽETAK PP 35
Šifra 0035
Model PP 35
Visina cm 30
Dužina cm 42
Širina cm 42
Poklopac Ø mm 355

PRODUŽETAK PP 45
Šifra 0045
Model PP 45
Visina cm 30
Dužina cm 53
Širina cm 53
Poklopac Ø mm 455

PRODUŽETAK PP 45
Šifra 0077
Model PP 77
Visina cm 43
Dužina cm 93
Širina cm 81
Poklopac Ø mm 770

Tehnološki opis sustava

Sustav radi na principu trokomorne višefazne sedimentacije i biološke razgradnje organskog opterećenja.
Tehnološke faze obrade:

  • primarno taloženje
  • sekundarno taloženje
  • biološka razgradnja organskog opterećenja
  • ispust djelomično pročišćene vode u upojni bunar ili drugi predviđeni sustav odvodnje

Rad sustava temelji se na gravitacijskom protoku, bez potrebe za električnom energijom.
Sustav je namijenjen objektima gdje je dovoljan niži stupanj pročišćavanja, uz pravilnu ugradnju i korištenje sustava.
Održavanje sustava obuhvaća periodično pražnjenje taloga, ovisno o opterećenju i načinu korištenja objekta.

Konstrukcija i materijali

Spremnici su izrađeni od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:

  • monolitna jednodijelna konstrukcija posuda
  • izvedba bez varova i konstruktivnih spojeva
  • trajna vodonepropusnost sustava

Takva izvedba osigurava visoku mehaničku otpornost i dugoročnu stabilnost kod podzemne ugradnje.

Norme i sukladnost

Sustav je projektiran i ispitan sukladno važećim hrvatskim normama:

  • HRN EN 12566-1 – prefabricirane septičke jame
  • hrvatski certifikat o sukladnosti (ATEST)

Sljedivost

Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.

Jamstvo

  • 30 godina garancije na LLDPE posude

Pravna napomena

© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

Fotogalerija

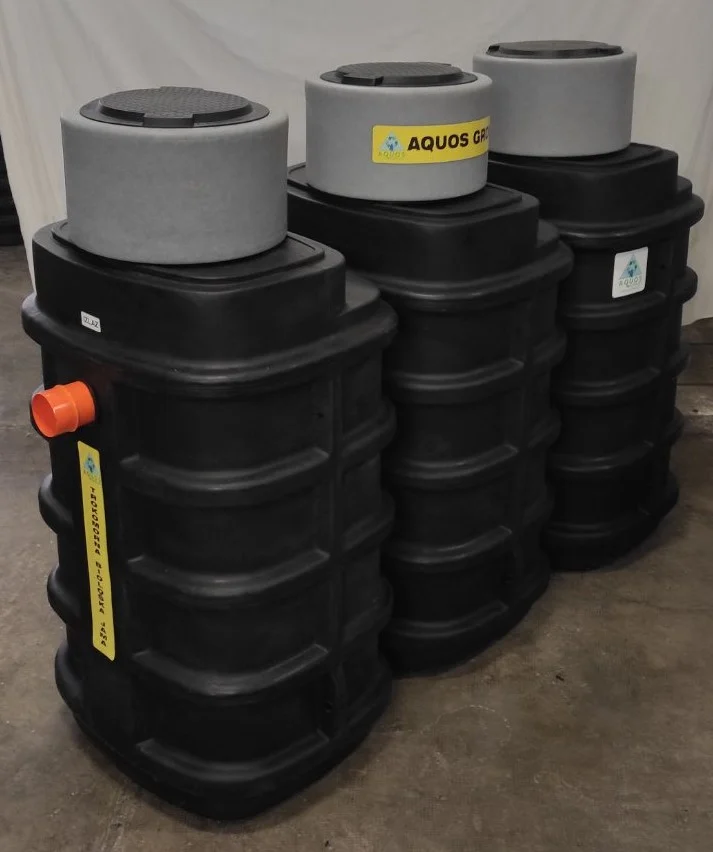

Trokomrna septička jama Aquos sa produžetcima

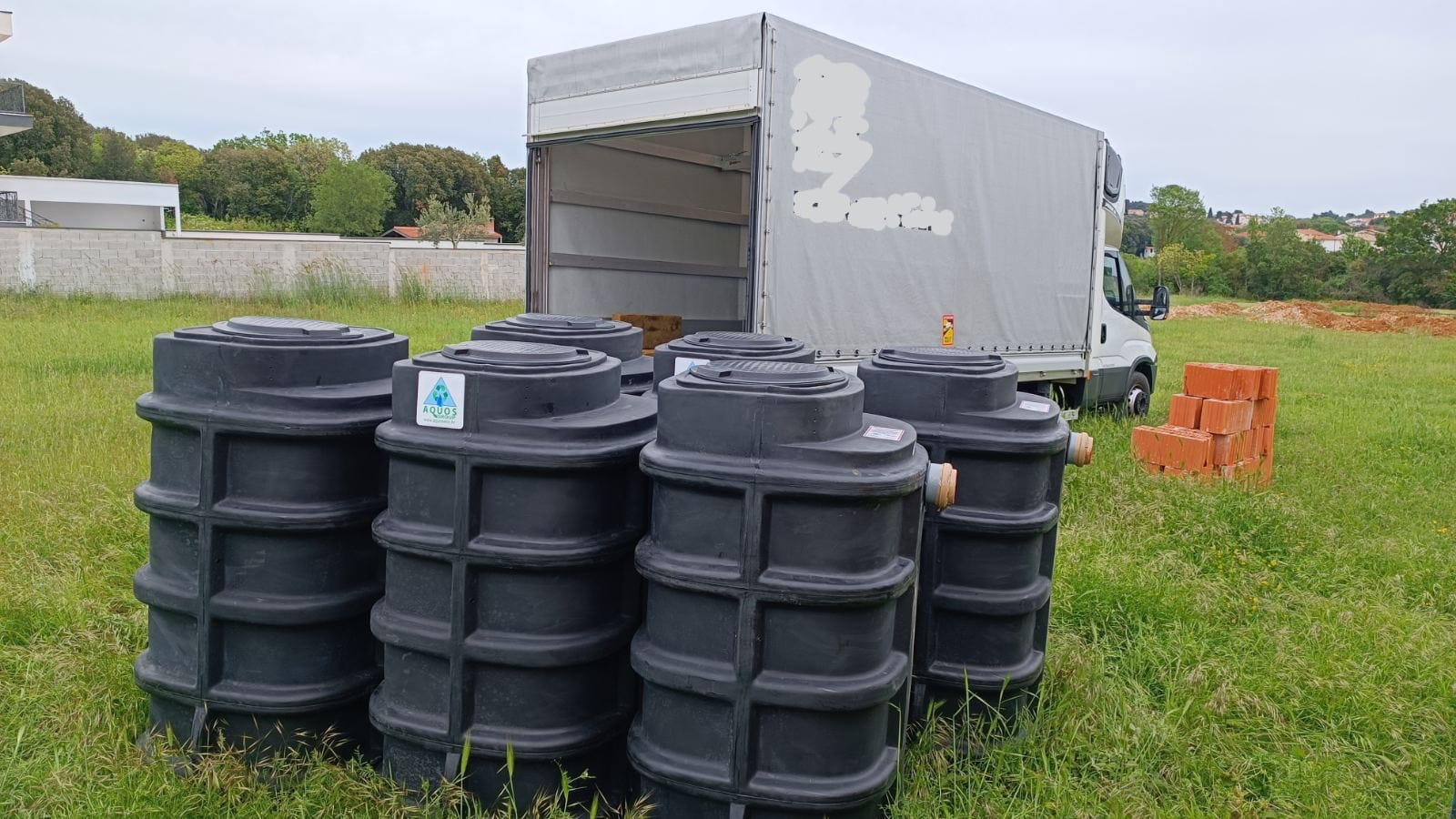

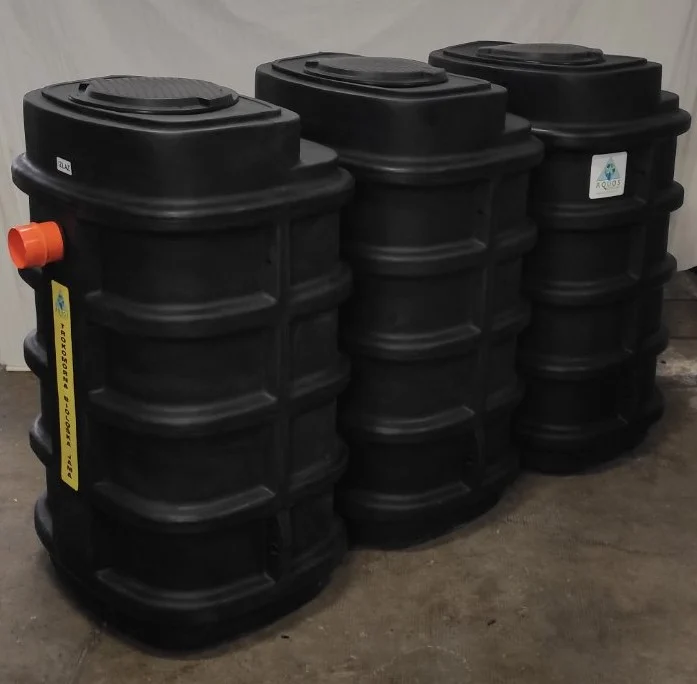

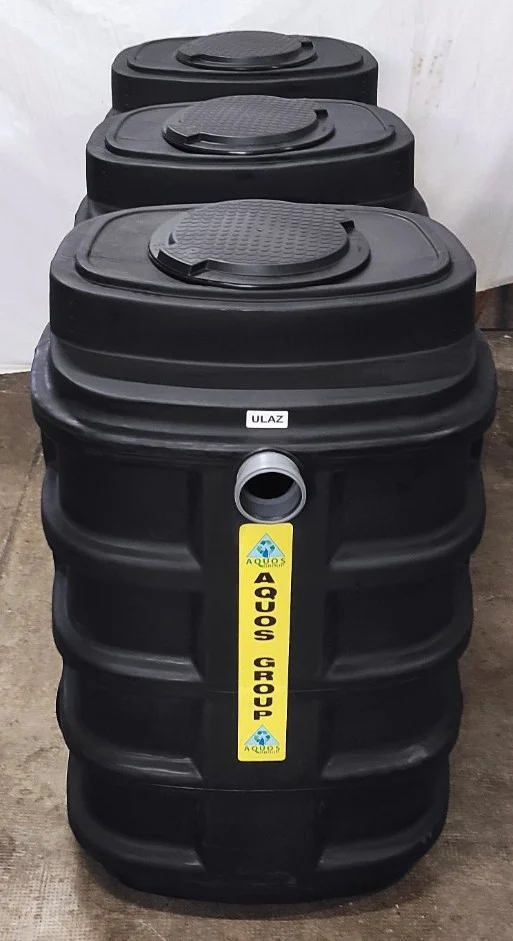

Trokomorna septička jama AQUOS

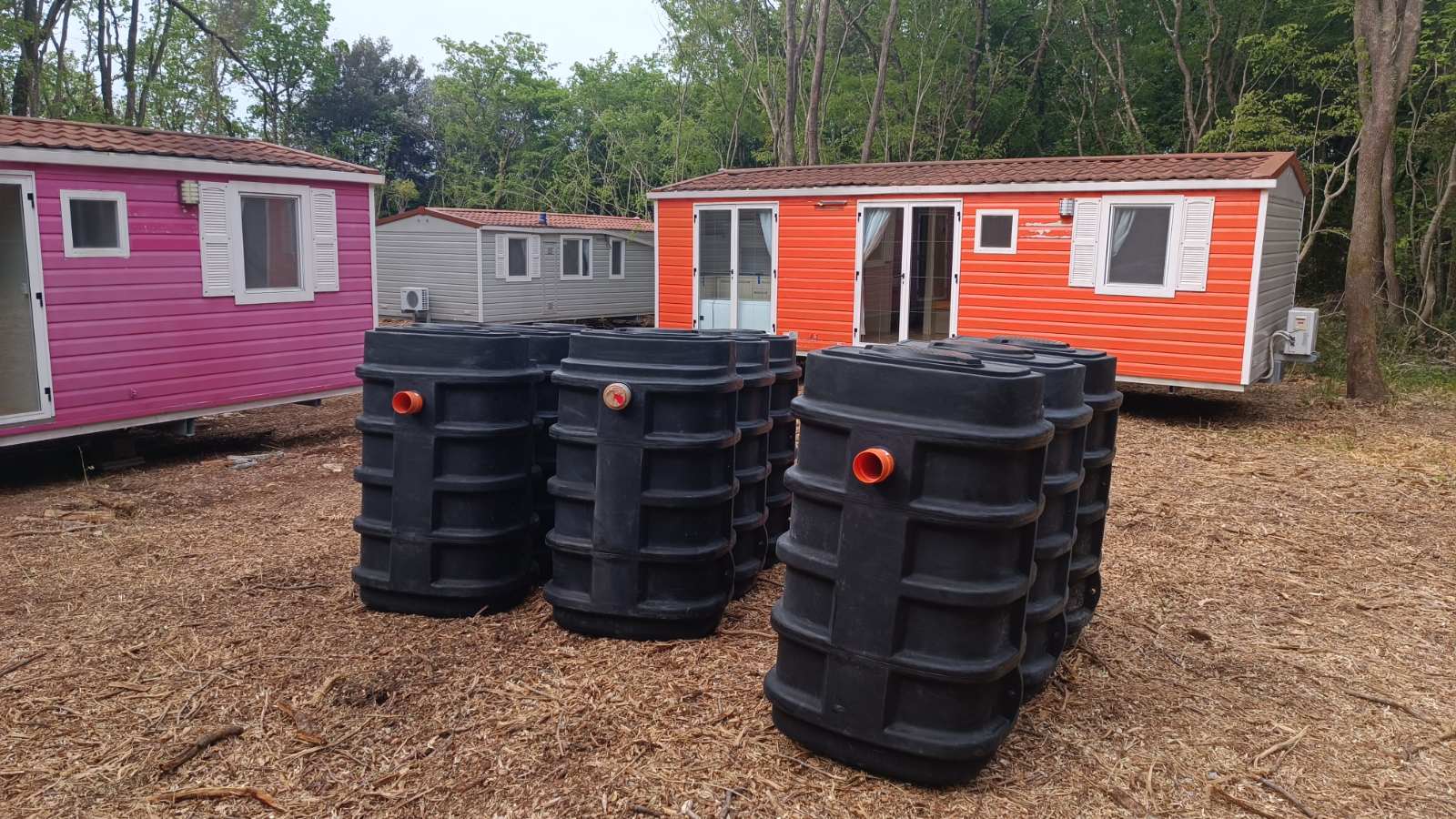

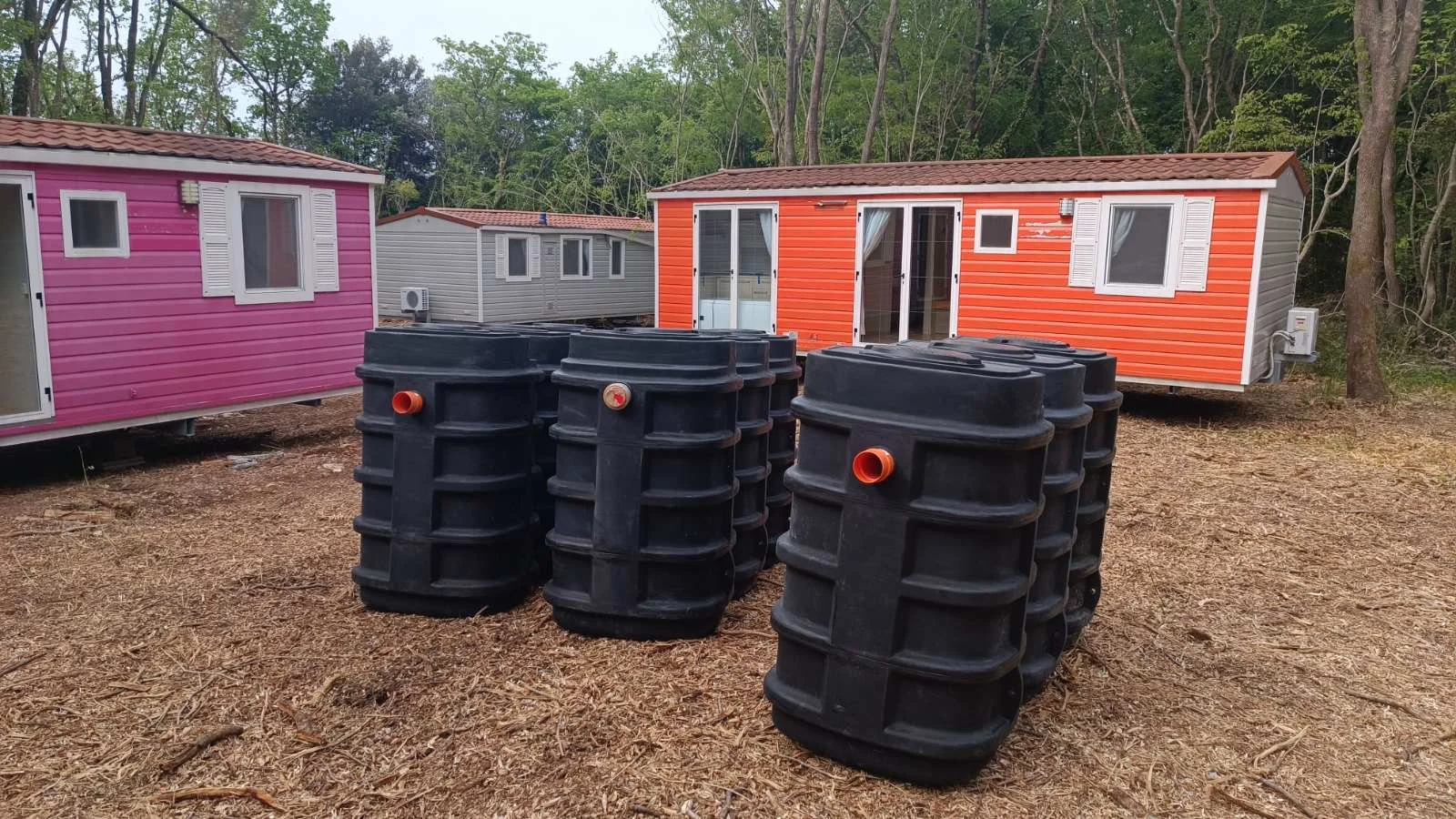

Aquos trokomorna bio jama COMPACT
Trokomorna septička jama – biološka
Bio filterBIO jama AQUOS BIO FILTER – napredna bio jama za otpadne vode
Sabirna septička jama – vodonepropusnaSabirna septička jama – vodonepropusna

Projektantska podrška i savjetovanje

Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.

Troškovnička stavka – spremno za vaše projekte

Kopirano!
"Isporuka, doprema i ugradnja trokomorne septičke jame – biološke tipa AQUOS __________ ili jednakovrijedno, za ______ ES (broj ekvivalent stanovnika). Izvedba od PE-HD / LLDPE monoblok polietilena proizvedenog tehnologijom rotacijskog lijevanja, sukladno normi HRN EN 12566-1. Sustav namijenjen obradi sanitarno-potrošnih (fekalnih) otpadnih voda postupkom trokomorne višefazne sedimentacije i biološke razgradnje, bez potrebe za električnom energijom. Sve radove izvesti prema Uputama za montažu proizvođača AQUOS ECO d.o.o."
