BIO CRO CASA INTER je serija bioloških pročistača namijenjenih pročišćavanju sanitarno-potrošnih (fekalnih) otpadnih voda za individualne i višestambene objekte kapaciteta od 1 do 50 ES.
Serija obuhvaća modele BCC1–BCC8, pri čemu je svaki model projektiran za definirani broj korisnika i hidrauličko opterećenje od 150 l/ES/dan.
Sustavi su projektirani i ispitani u skladu s normom HRN EN 12566-3 te posjeduju CE oznaku i hrvatski ATEST.
Osnovne karakteristike sustava
- Sustav projektiran i ispitan sukladno normi HRN EN 12566-3, s CE certifikatom br. 18/32300231 i hrvatskim ATEST-om, uz tipične izlazne vrijednosti: BPK₅ ≤ 25 mg/L · KPK ≤ 125 mg/L · Suspendirana tvar ≤ 35 mg/L
- Dvokomorna izvedba s membranskim puhalom za prisilnu aeraciju
- Monolitna izvedba spremnika (PE-HD / LLDPE) proizvedena tehnologijom rotacijskog lijevanja bez varova i spojeva
- Konstrukcija prilagođena ugradnji bez potrebe za betoniranjem u nekolnim (zelenim) površinama
- Specifična potrošnja električne energije cca 0,96 kWh/dan (ovisno o modelu)
- Pouzdanost potvrđena višegodišnjim radom velikog broja sustava u stvarnim uvjetima eksploatacije
- Jamstvo: 30 godina na spremnike i 2 godine na elektromehaničku opremu
- Osigurana tehnička podrška i dostupnost rezervnih dijelova na području Republike Hrvatske
- Proizvedeno u Hrvatskoj
Tehnički podaci i nacrti modela (PDF i DWG)
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9300 RT |
| Model | BCC 1 INT |
| Br. korisnika ES | 1-4 |
| Kapacitet lit | 2000 |
| Posude | 1000 NSE+NIM |
| Masa kg | 88 |
| Visina cm | 122 |
| Dužina cm | 240 |
| Širina cm | 115 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 86 |
| Visina izl. cijevi cm | 81 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 0,24 |
| Nom dn hid op l/dan | 600 |
| Snaga W | 60 |
| Potr. el. energ kWh/d | 0,96 |
| Produžetci | PP30 + 2X PP45 |
| Poklopci | 255 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9300+ RT |
| Model | BCC 1+ INT |
| Br. korisnika ES | 4-6 |
| Kapacitet lit | 3000 |
| Posude | 1500 NSE+NIM |
| Masa kg | 126 |
| Visina cm | 170 |
| Dužina cm | 240 |
| Širina cm | 115 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 136 |
| Visina izl. cijevi cm | 130 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 0,36 |
| Nom dn hid op l/dan | 900 |
| Snaga W | 60 |
| Potr. el. energ kWh/d | 1,04 |
| Produžetci | PP30 + 2X PP45 |
| Poklopci | 255 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9301 RT |
| Model | BCC 2 INT |
| Br. korisnika ES | 6-10 |
| Kapacitet lit | 4200 |
| Posude | 2100 NSE+NIM |
| Masa kg | 165 |
| Visina cm | 200 |
| Dužina cm | 280 |
| Širina cm | 135 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 153 |
| Visina izl. cijevi cm | 147 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 0,6 |
| Nom dn hid op l/dan | 1500 |
| Snaga W | 60 |
| Potr. el. energ kWh/d | 1,1 |
| Produžetci | PP35 + 2XPP45 |
| Poklopci | 355 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9301+ RT |
| Model | BCC 2+ INT |
| Br. korisnika ES | 8-12 |
| Kapacitet lit | 5200 |
| Posude | 2600 NSE+NIM |
| Masa kg | 200 |
| Visina cm | 150 |
| Dužina cm | 362 |
| Širina cm | 170 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 100 |
| Visina izl. cijevi cm | 94 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 0,72 |
| Nom dn hid op l/dan | 1800 |
| Snaga W | 60 |
| Potr. el. energ kWh/d | 1,23 |
| Produžetci | PP35 + 2XPP45 |
| Poklopci | 355 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9302 RT |
| Model | BCC 3 INT |
| Br. korisnika ES | 11-15 |
| Kapacitet lit | 6400 |
| Posude | 3200 NSE+NIM |
| Masa kg | 220 |
| Visina cm | 176 |
| Dužina cm | 363 |
| Širina cm | 170 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 124 |
| Visina izl. cijevi cm | 116 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 0,9 |
| Nom dn hid op l/dan | 2250 |
| Snaga W | 80 |
| Potr. el. energ kWh/d | 1,39 |
| Produžetci | PP35 + 2XPP45 |
| Poklopci | 355 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9303 RT |
| Model | BCC 4 INT |
| Br. korisnika ES | 16-20 |
| Kapacitet lit | 7600 |
| Posude | 3800 NSE+NIM |
| Masa kg | 250 |
| Visina cm | 200 |
| Dužina cm | 363 |
| Širina cm | 170 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 146 |
| Visina izl. cijevi cm | 138 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 1,2 |
| Nom dn hid op l/dan | 3000 |
| Snaga W | 80 |
| Potr. el. energ kWh/d | 1,47 |
| Produžetci | PP35 + 2XPP45 |
| Poklopci | 355 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9303+ RT |
| Model | BCC 4+ INT |
| Br. korisnika ES | 18-22 |
| Kapacitet lit | 9200 |
| Posude | 4600 NSE+NIM |
| Masa kg | 290 |
| Visina cm | 225 |
| Dužina cm | 363 |
| Širina cm | 170 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 174 |
| Visina izl. cijevi cm | 166 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 1,32 |
| Nom dn hid op l/dan | 3300 |
| Snaga W | 100 |
| Potr. el. energ kWh/d | 1,74 |
| Produžetci | PP35 + 2XPP45 |
| Poklopci | 355 + 2X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9304 RT |
| Model | BCC 5 INT |
| Br. korisnika ES | 21-25 |
| Kapacitet lit | 10800 |
| Posude | 5400 NSE+NIM |
| Masa kg | 380 |
| Visina cm | 229 |
| Dužina cm | 411 |
| Širina cm | 195 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 170 |
| Visina izl. cijevi cm | 160 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 1,5 |
| Nom dn hid op l/dan | 3750 |
| Snaga W | 100 |
| Potr. el. energ kWh/d | 1,84 |
| Produžetci | 3 X PP 45 |
| Poklopci | 3X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9305 RT |
| Model | BCC 6 INT |
| Br. korisnika ES | 26-35 |
| Kapacitet lit | 12800 |
| Posude | 6400 NSE+NIM |
| Masa kg | 430 |
| Visina cm | 256 |
| Dužina cm | 411 |
| Širina cm | 195 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 197 |
| Visina izl. cijevi cm | 187 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 1,92 |
| Nom dn hid op l/dan | 4800 |
| Snaga W | 100 |
| Potr. el. energ kWh/d | 2,05 |
| Produžetci | 3 X PP 45 |
| Poklopci | 3X 455 |
| Odušak Ømm | 40 |
| Priključ. zraka Ømm | 20 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9306 RT |
| Model | BCC 7 INT |
| Br. korisnika ES | 33-40 |
| Kapacitet lit | 14000 |
| Posude | 7000 NSE+NIM |
| Masa kg | 560 |
| Visina cm | 240 |
| Dužina cm | 477 |
| Širina cm | 225 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 186 |
| Visina izl. cijevi cm | 176 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 2,4 |
| Nom dn hid op l/dan | 6000 |
| Snaga W | 750 (400V) |
| Potr. el. energ kWh/d | 12 |
| Produžetci | 3 X PP 45 |
| Poklopci | 33X 455 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9307 RT |
| Model | BCC 8 INT |
| Br. korisnika ES | 41-50 |
| Kapacitet lit | 19600 |
| Posude | 9800 NSE+NIM |
| Masa kg | 650 |
| Visina cm | 290 |
| Dužina cm | 477 |
| Širina cm | 225 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 233 |
| Visina izl. cijevi cm | 223 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 3 |
| Nom dn hid op l/dan | 7500 |
| Snaga W | 750 (400V) |
| Potr. el. energ kWh/d | 12,8 |
| Produžetci | 3 X PP 45 |
| Poklopci | 3X 455 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Produžeci
| Šifra | 0030 |
| Model | PP 30 |
| Visina cm | 30 |
| Dužina cm | 30 |
| Širina cm | 30 |
| Poklopac Ø mm | 255 |
| Šifra | 0035 |
| Model | PP 35 |
| Visina cm | 30 |
| Dužina cm | 42 |
| Širina cm | 42 |
| Poklopac Ø mm | 355 |
| Šifra | 0045 |
| Model | PP 45 |
| Visina cm | 30 |
| Dužina cm | 53 |
| Širina cm | 53 |
| Poklopac Ø mm | 455 |
Certifikati

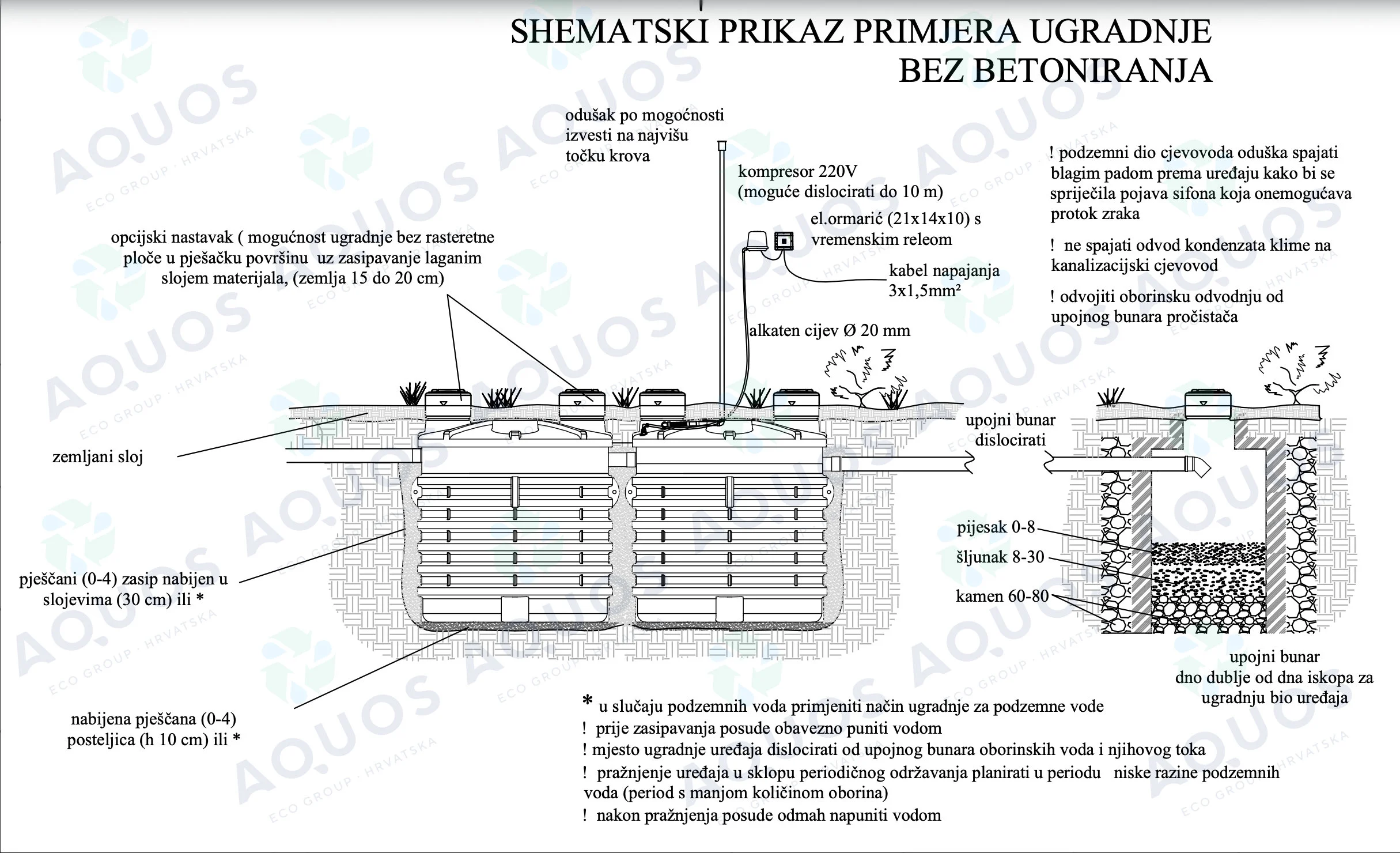

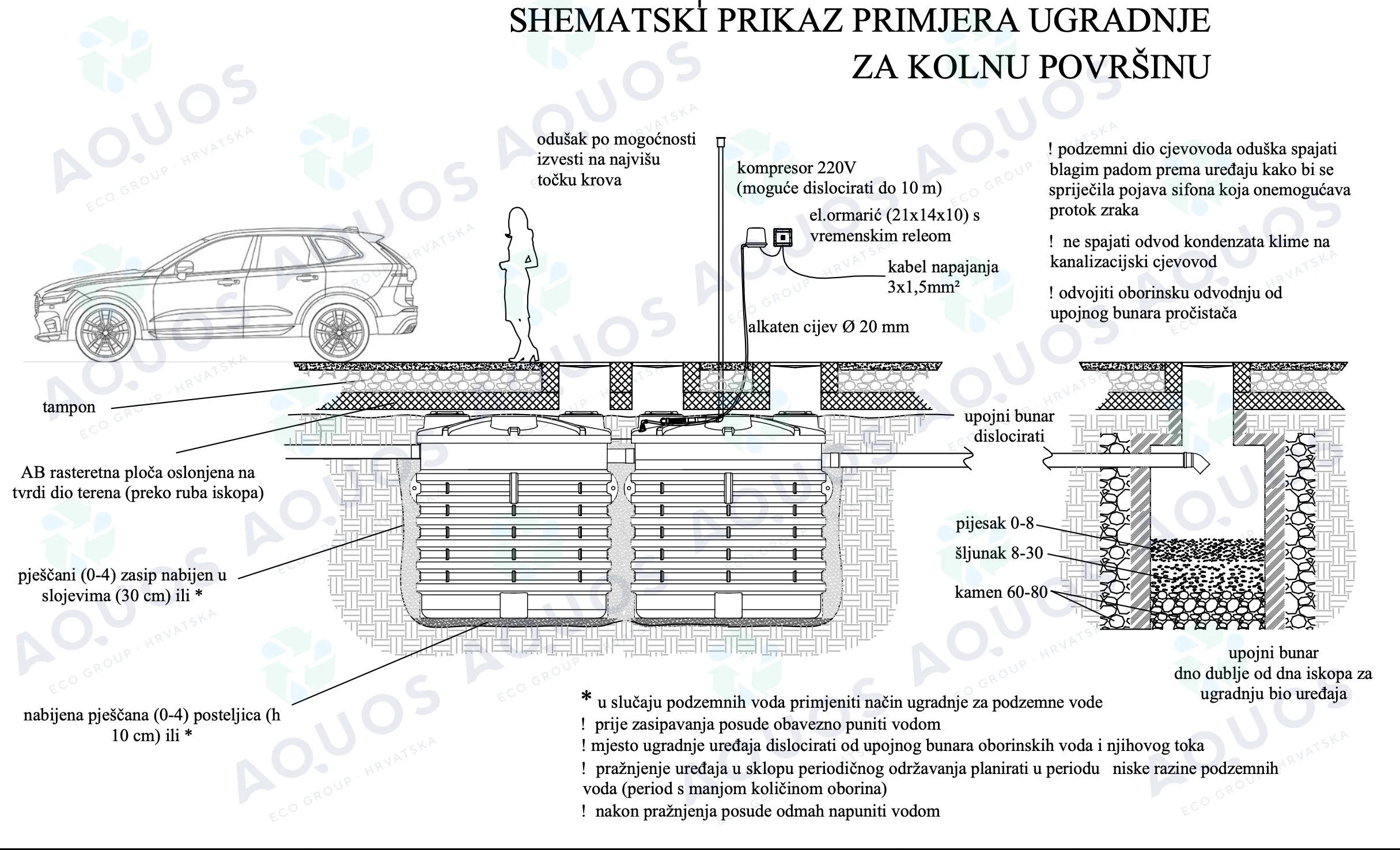

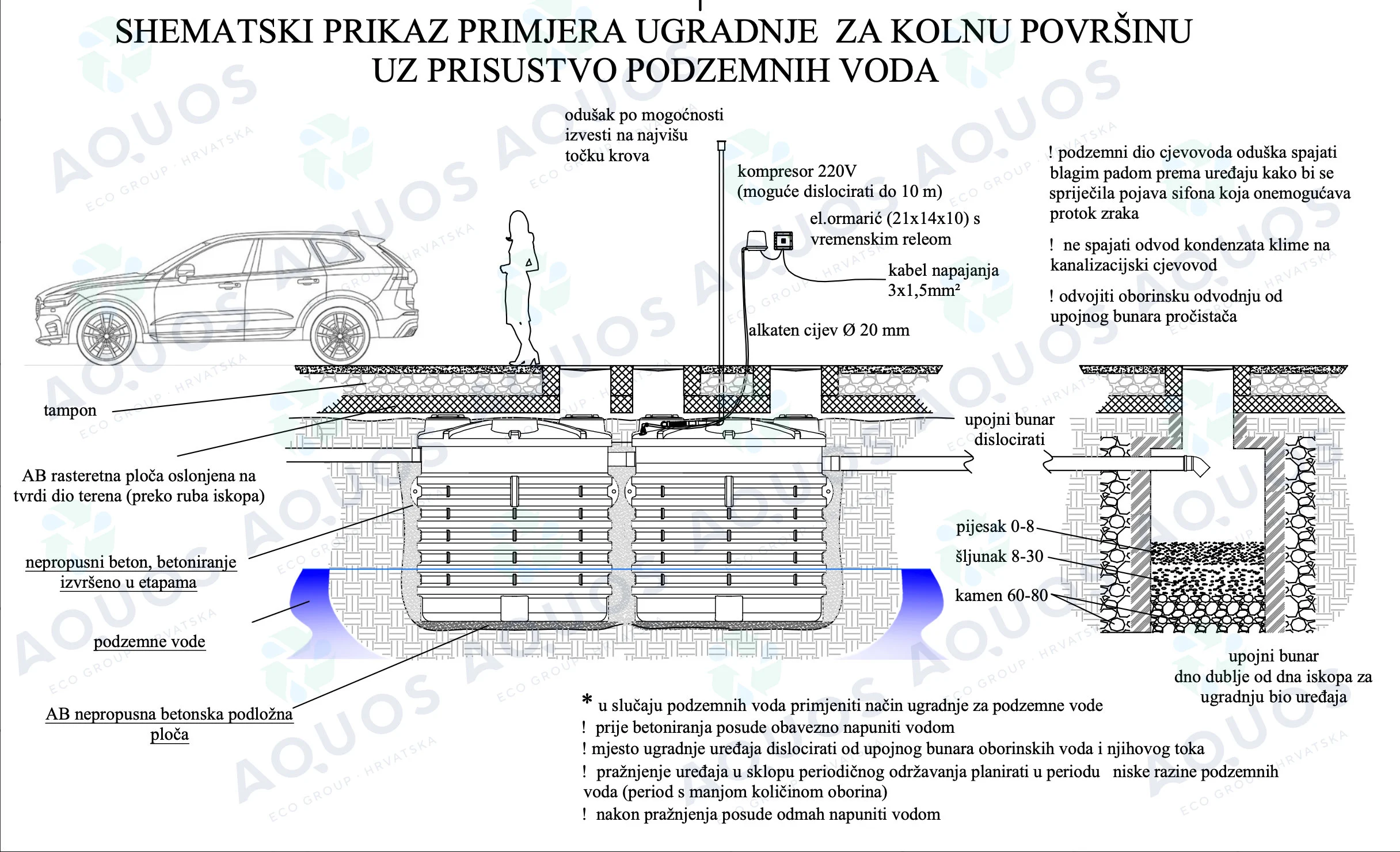

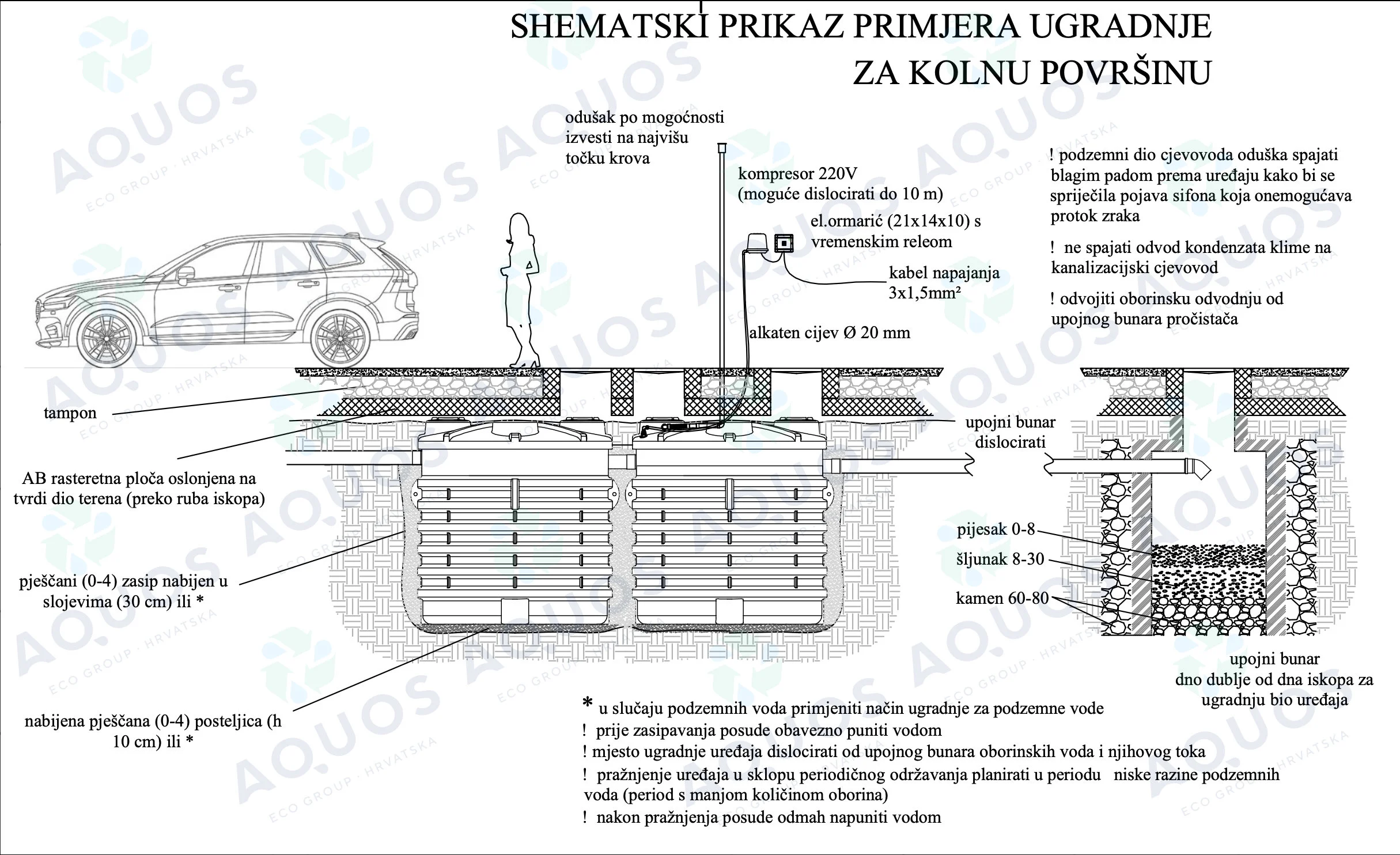

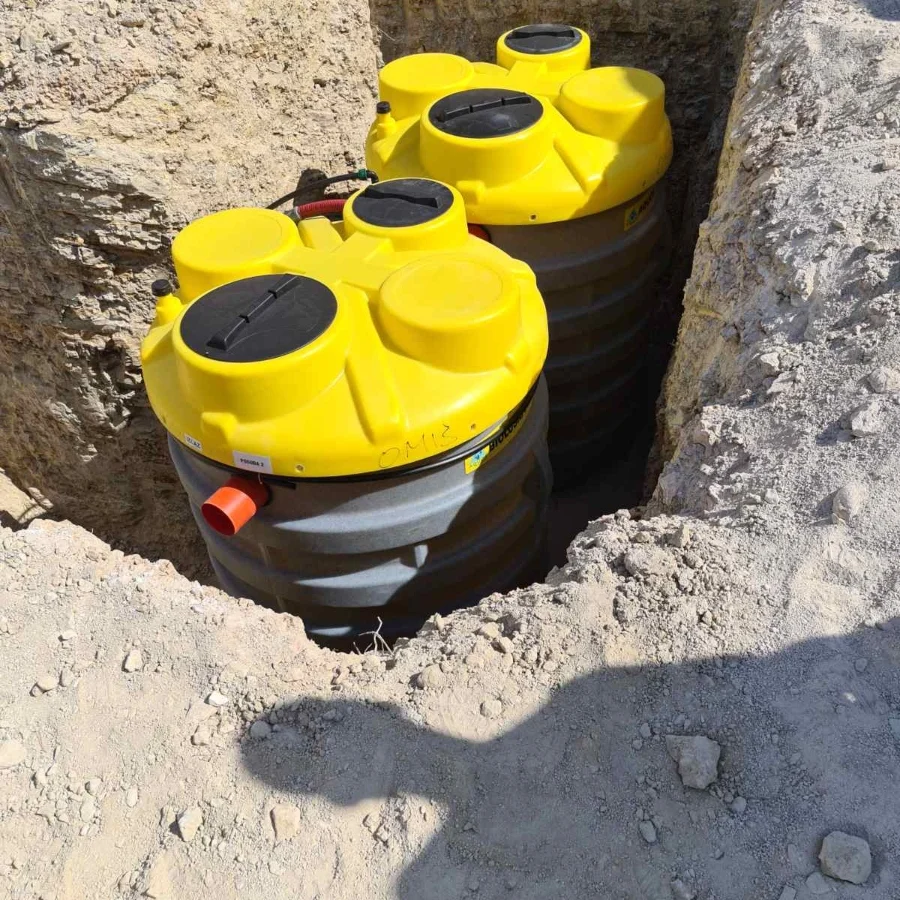

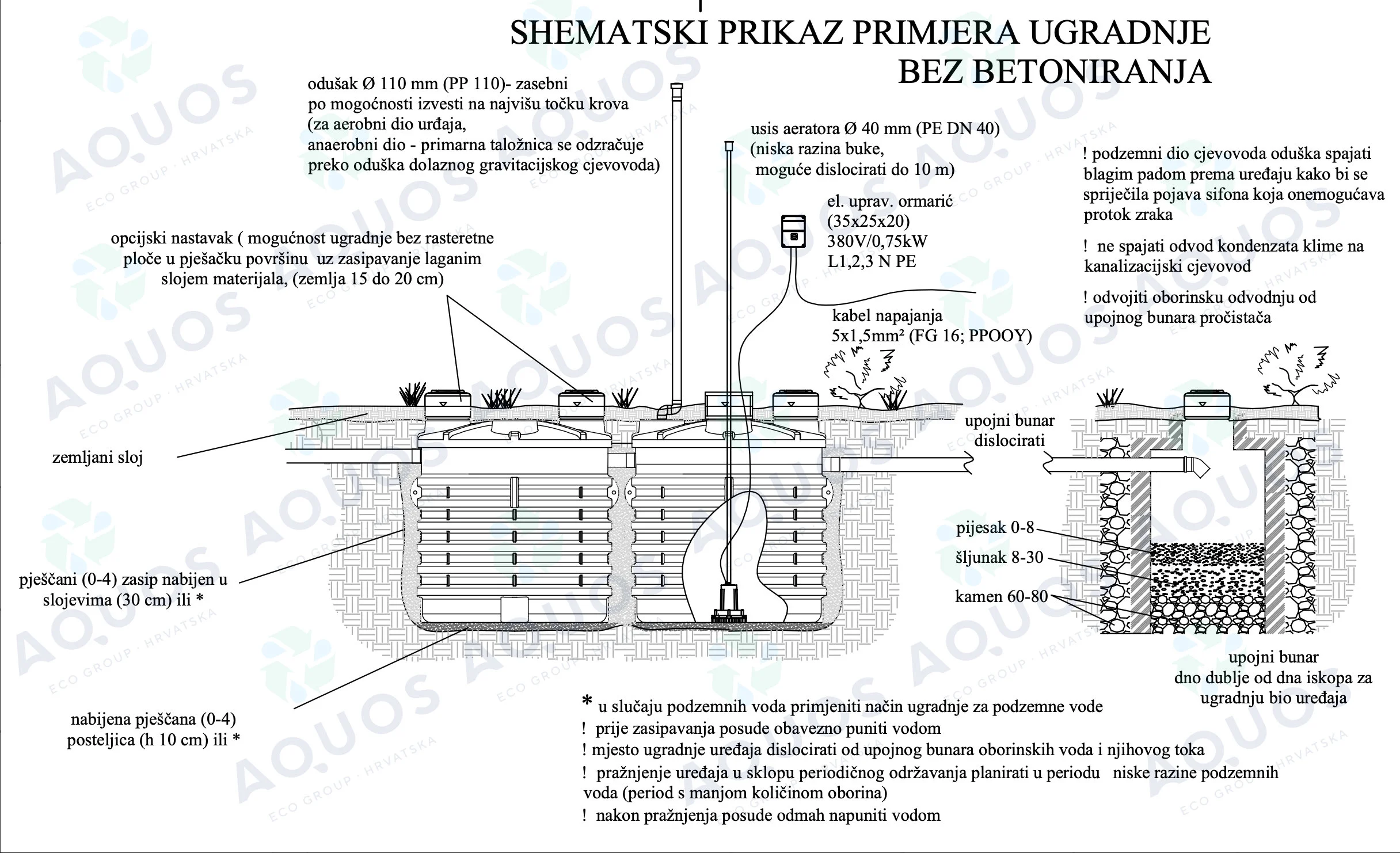

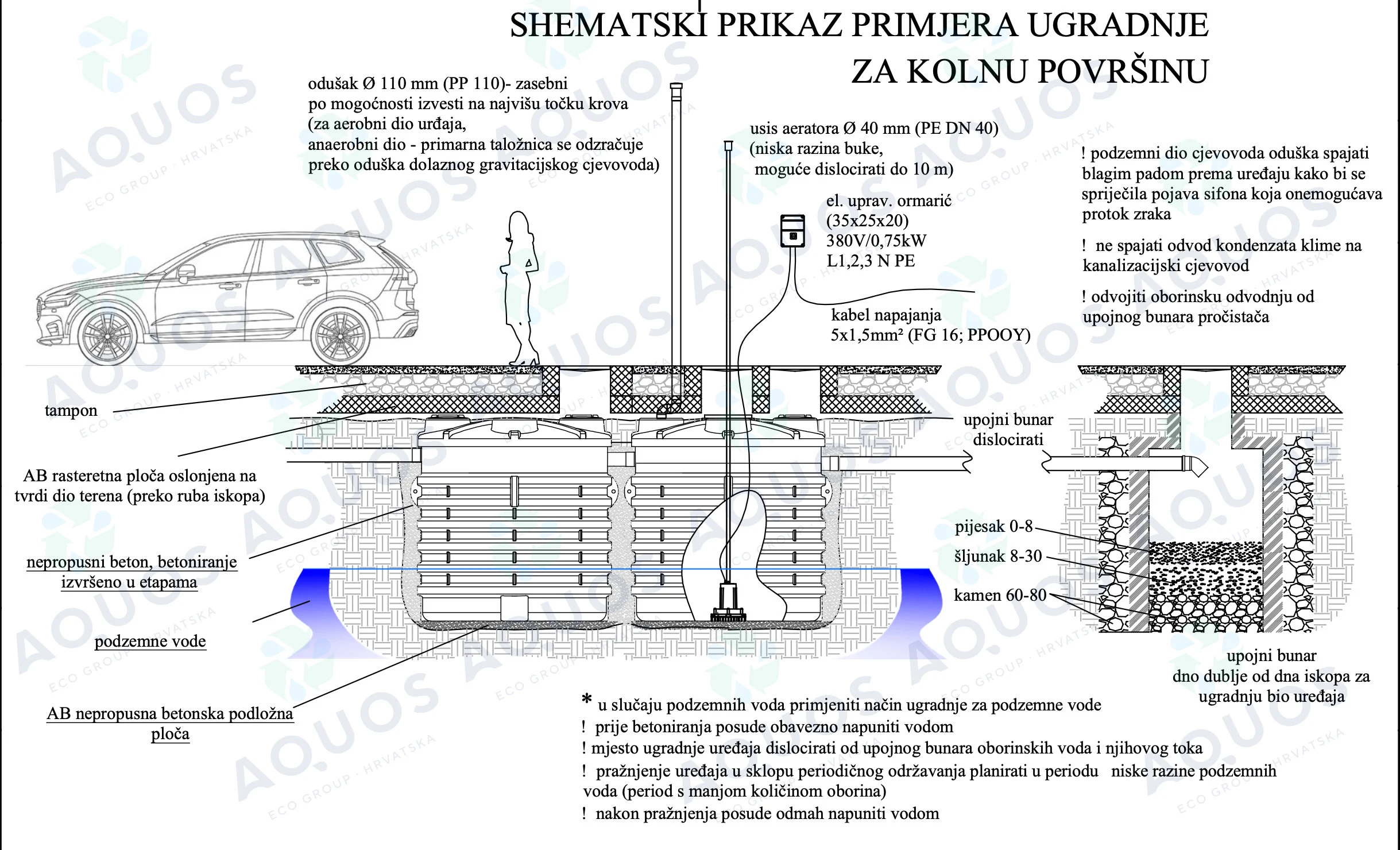

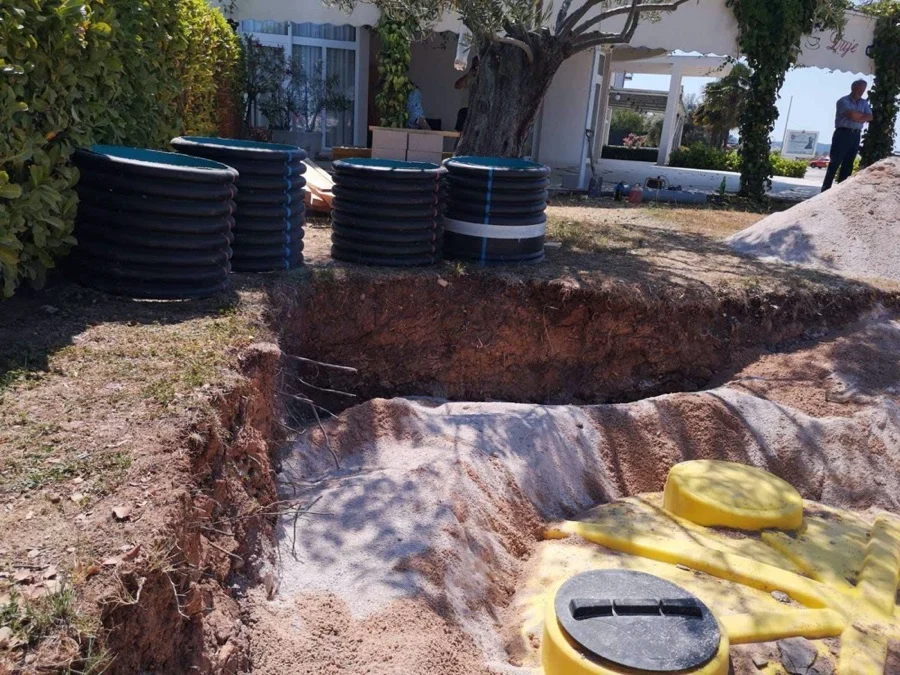

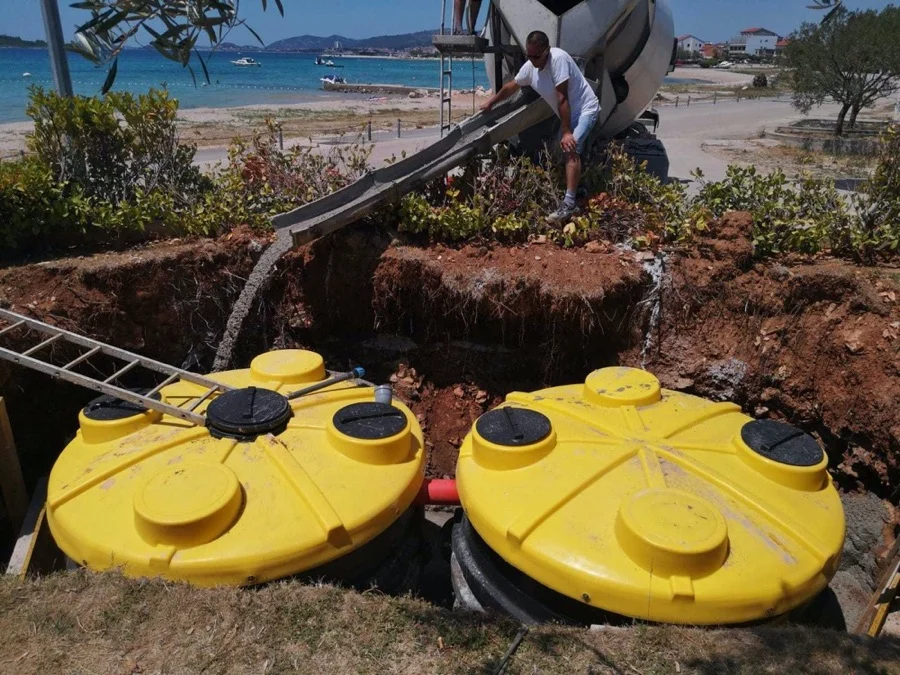

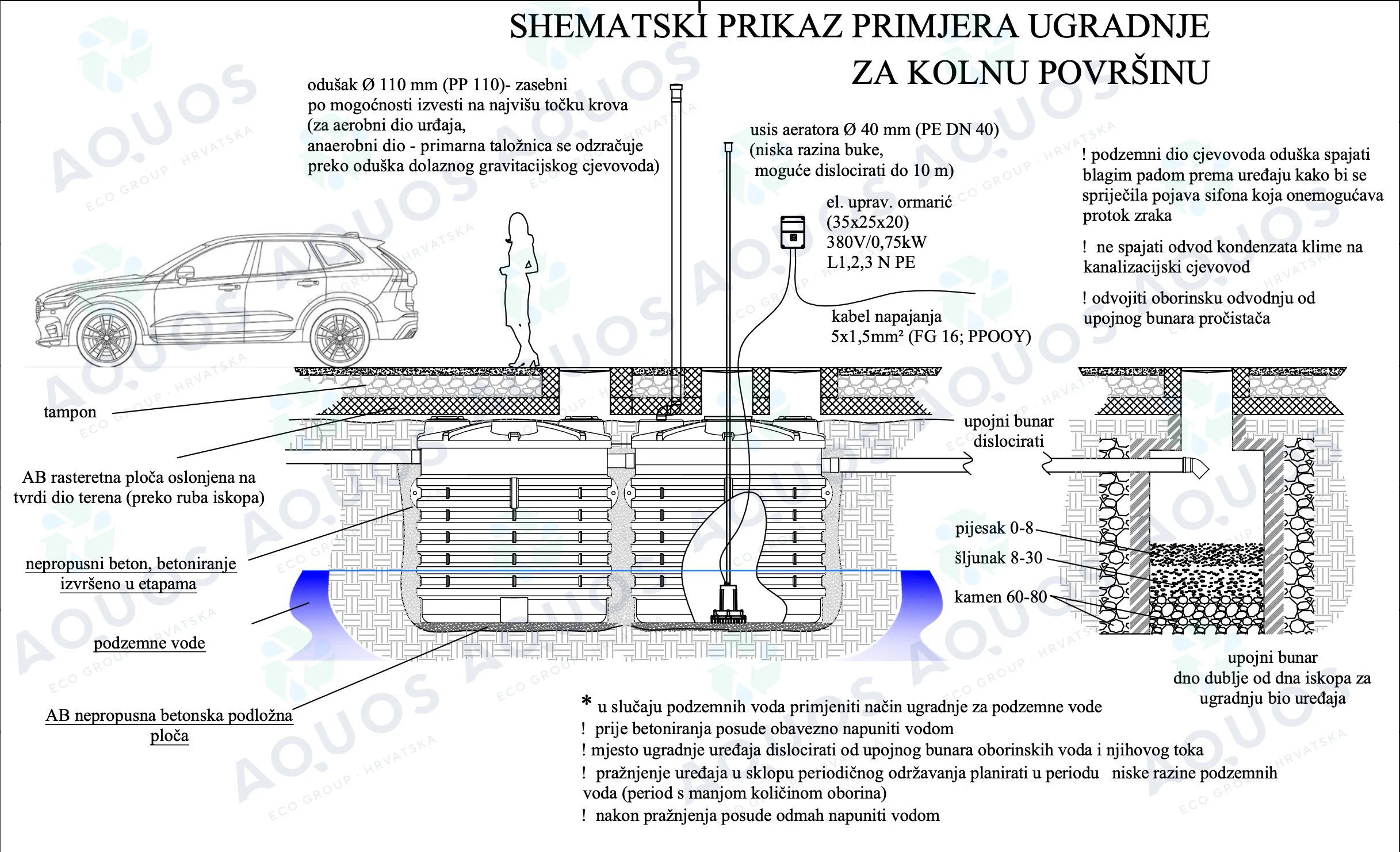

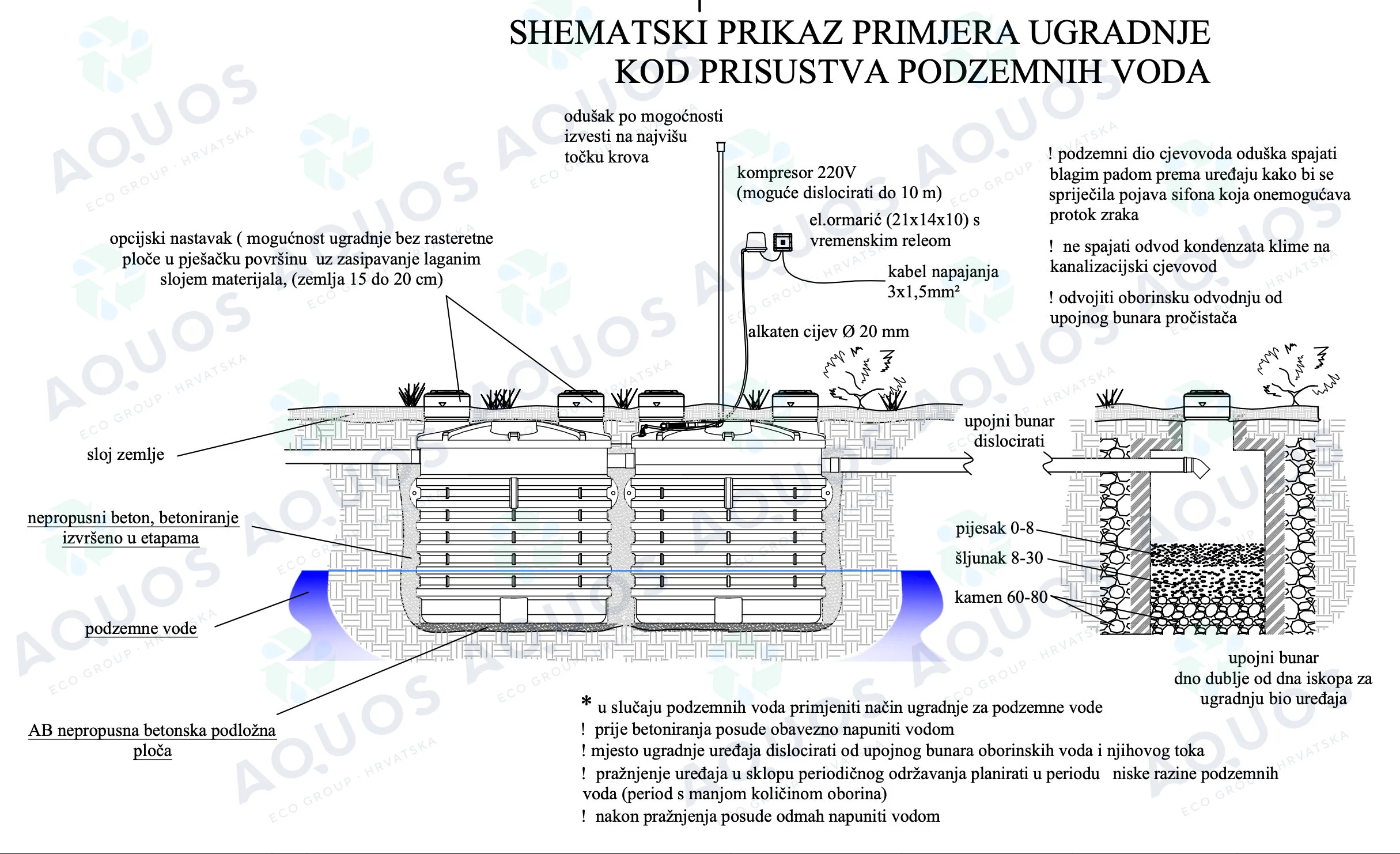

Primjeri ugradnje
Tehnološki opis sustava
Uređaj radi na principu aktivnog mulja s kontinuiranom prisilnom aeracijom.
Tehnološke faze obrade:
- primarno taloženje
- aerobna biološka razgradnja
- sekundarna sedimentacija
- ispust pročišćene vode
Aeracija se ostvaruje putem membranskog kompresora 230 V / 50 Hz.
Projektno opterećenje sustava: 150 l/ES/dan
Sustav je dimenzioniran za postizanje izlaznih parametara sukladno normi HRN EN 12566-3, uz pravilnu ugradnju i eksploataciju uređaja.
Konstrukcija i materijali
Spremnici su izrađeni od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Karakteristike izvedbe:
- monolitna jednodijelna konstrukcija posuda
- bez varova i konstruktivnih spojeva
- trajna vodonepropusnost
Takva izvedba osigurava visoku mehaničku otpornost i dugoročnu stabilnost u podzemnoj ugradnji.
Norme i sukladnost
Sustavi su projektirani i ispitani sukladno važećim europskim i hrvatskim normama:
- HRN EN 12566-3 – mala postrojenja za pročišćavanje otpadnih voda do 50 ES
- CE oznaka sukladno Uredbi (EU) br. 305/2011 (CPR)
- Hrvatski certifikat o sukladnosti (ATEST)
Sljedivost
Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.
Jamstvo
Pravna napomena
© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

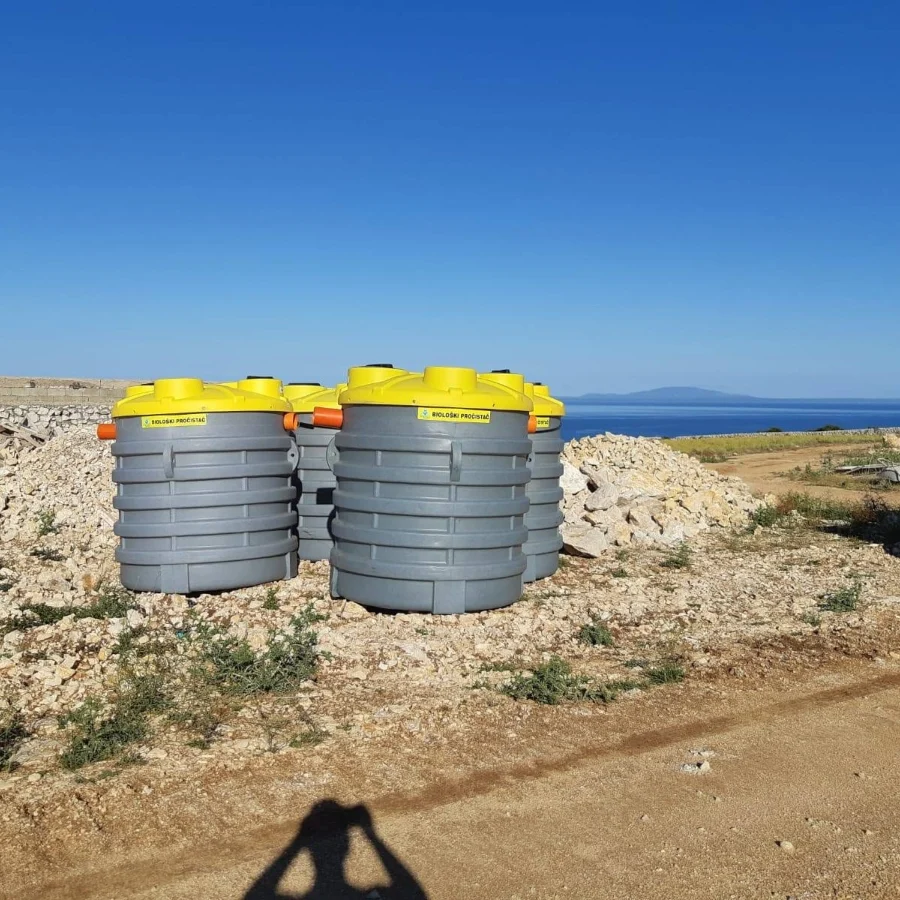

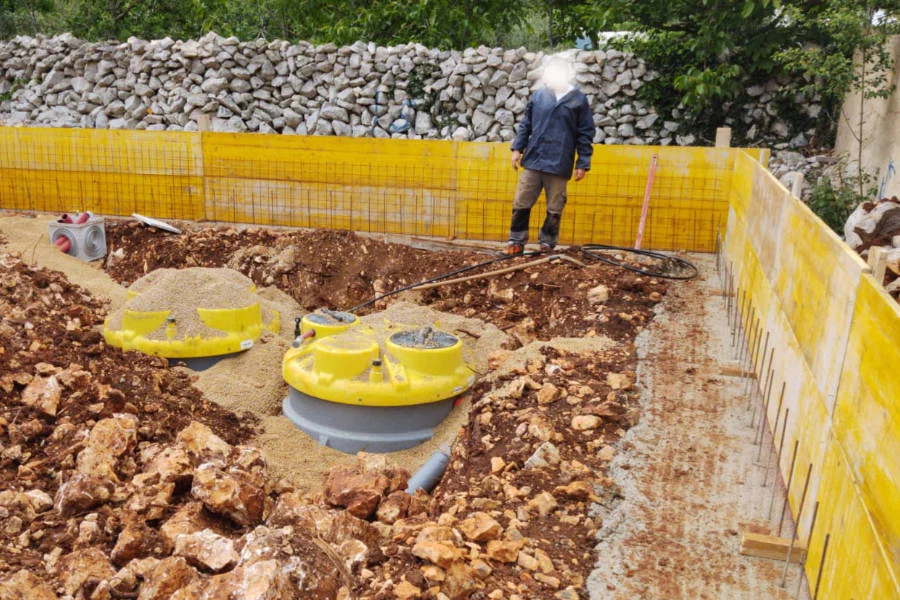

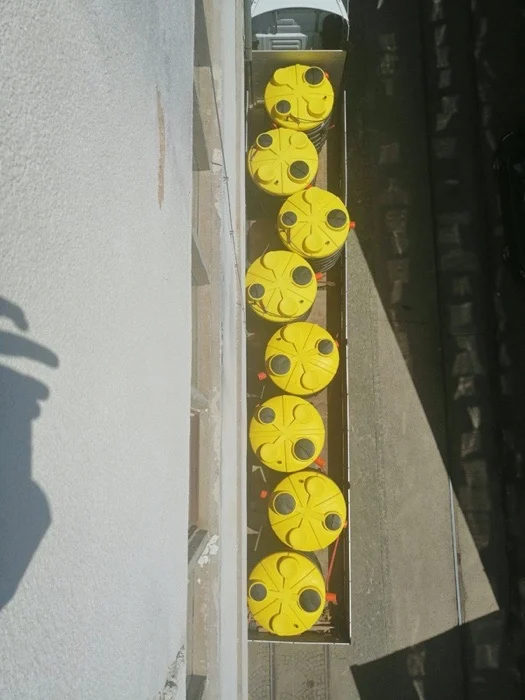

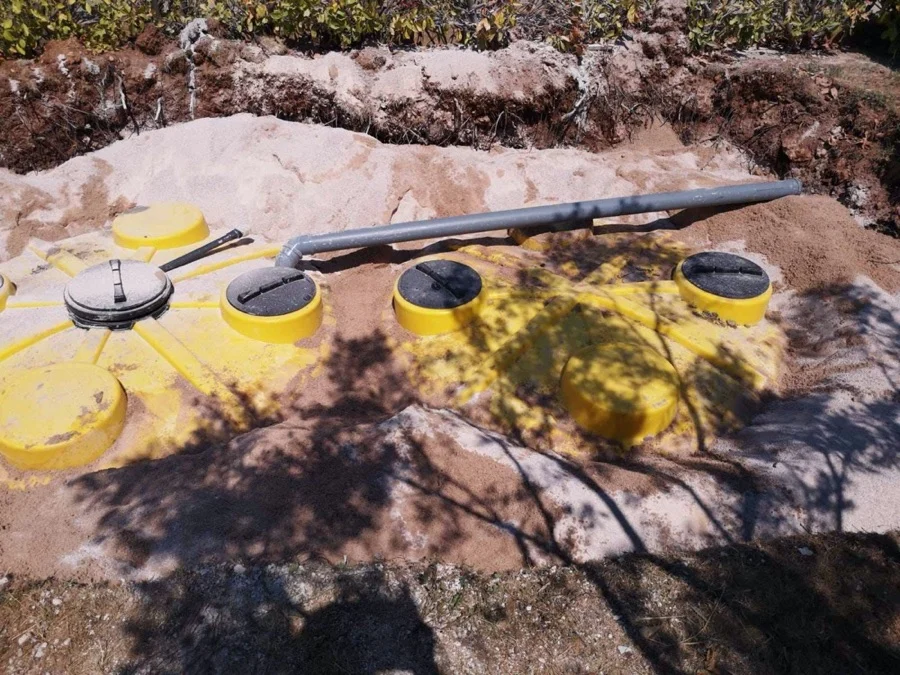

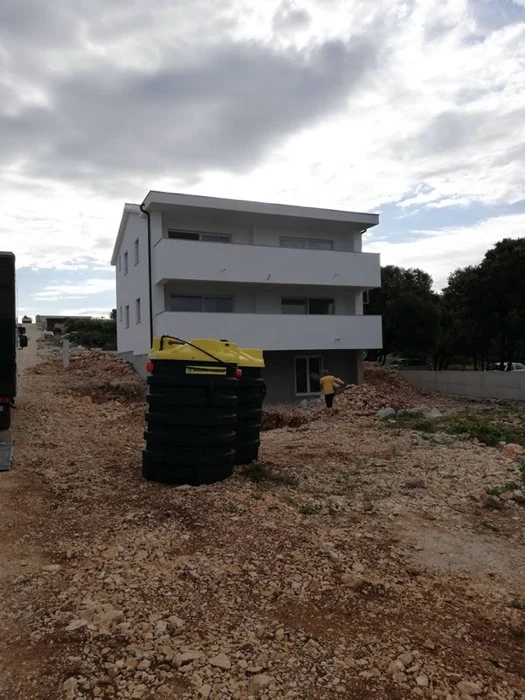

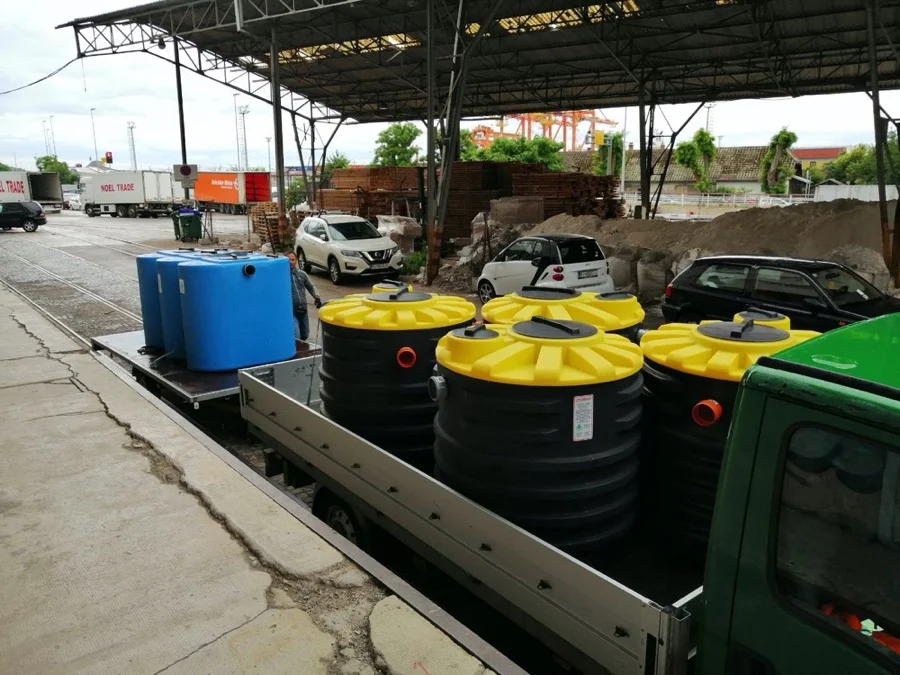

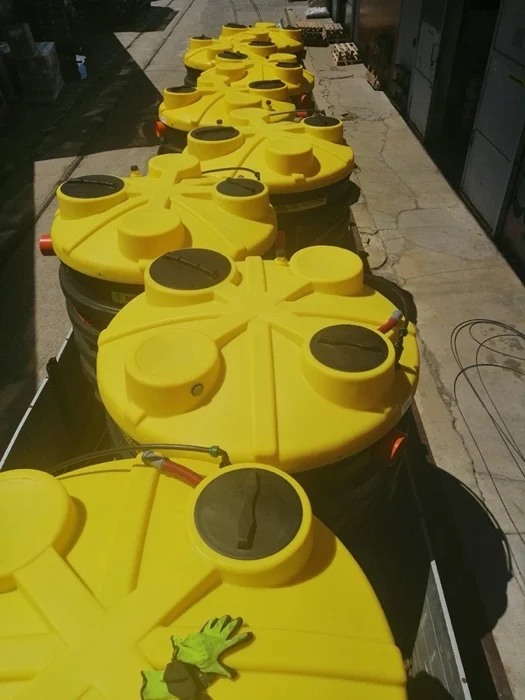

Fotogalerija
Videogalerija
Svaka kap je bitna
Radimo sa srcem za budućnost naše djece.
Odaberite BIO CRO CASA INTER — provjereno rješenje koje štiti okoliš i osigurava čistoću otpadnih voda vašeg doma.
Zatražite ponudu već danas i saznajte više o mogućnostima ugradnje!
Biološki pročistač BIO CRO CASA model EVOProjektantska podrška i savjetovanje
Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.
