AQUOS MULTIPRO – rješenje za pročišćavanje otpadnih voda većih objekata
QUOS MULTIPRO linija bioloških pročistača otpadnih voda namijenjena zbrinjavanju civilnih otpadnih voda iz većih stambenih zgrada, manjih stambenih i apartmanskih naselja, kao i ostalih objekata javne i komercijalne namjene.
Projektirani za uvjete standardnog organskog i kemijskog opterećenja, uz pretpostavljenu maksimalnu dnevnu potrošnju do 150 litara vode po korisniku (E.S).
Stupanj pročišćenja vode koji osigurava linija AQUOS MULTIPRO u potpunosti je u skladu s važećim općim vodopravnim uvjetima, što jamči sigurnu i zakonitu primjenu u širokom spektru objekata.
Proizvodimo ih dvije konstrukcijske linije: AQUOS MULTIPRO STANDARD – s posudama standardne strukturne nosivosti, prikladnim za klasičnu ugradnju
i AQUOS MULTIPRO INTER s posudama povećane strukturne nosivosti, koje omogućuju ugradnju i u zelene površine bez betoniranja.
Dimenzioniranje
Multi Pro uređaji se dimenzioniraju prema maksimalnom broju korisnika u objektu, vrsti i namjeni objekta,
procijenjenoj potrošnji vode i propisanim vodopravnim uvjetima.
Slobodno nam se javite – savjetujemo vas u odabiru odgovarajućeg AQUOS MULTIPRO rješenja.
Stručno savjetovanje i izrada ponude sa pripadajućim shemama su za vas potpuno besplatni.
Modeli
Linija INTER
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9080 |
| Model | MP 80 NPI |
| Br. korisnika ES | 51-81 |
| Kapacitet lit | 25000 |
| Posude | 2X 10000 +5000 |
| Masa kg | 920 |
| Visina cm | 303 |
| Dužina cm | 701 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 225 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 4,8 |
| Nom dn hid op l/dan | 12000 |
| Snaga W | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | / |
| Poklopci | 3x PP 77 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9100 |
| Model | MP100 NPI |
| Br. korisnika ES | 81-100 |
| Kapacitet lit | 35000 |
| Posude | 3X 10000 NPI 1X 5000 NPI |
| Masa kg | 1150 |
| Visina cm | 290 |
| Dužina cm | 973 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 207 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 6 |
| Nom dn hid op l/dan | 15000 |
| Snaga W | 1,6 |
| Potr. el. energ kWh/d | 24 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.

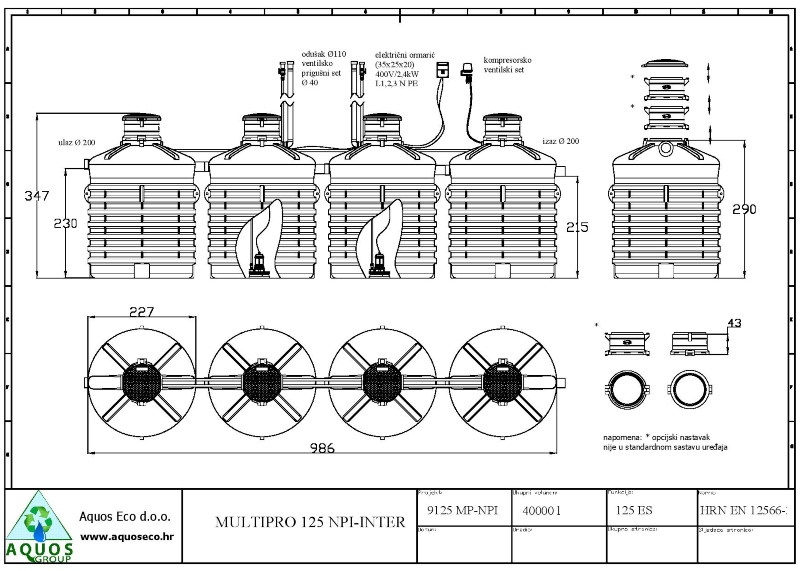

Prijava| Šifra | 9125 |
| Model | MP125 NPI |
| Br. korisnika ES | 101-125 |
| Kapacitet lit | 40000 |
| Posude | 4X 10000 NPI |
| Masa kg | 1380 |
| Visina cm | 303 |
| Dužina cm | 986 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 7,5 |
| Nom dn hid op l/dan | 18750 |
| Snaga W | 2,4 |
| Potr. el. energ kWh/d | 36 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9150 |
| Model | MP150 NPI |
| Br. korisnika ES | 126-150 |
| Kapacitet lit | 40000 |
| Posude | 4X 10000 NPI |
| Masa kg | 1420 |
| Visina cm | 303 |
| Dužina cm | 986 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 230 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 9 |
| Nom dn hid op l/dan | 22500 |
| Snaga W | 3,2 |
| Potr. el. energ kWh/d | 48 |
| Produžetci | / |
| Poklopci | 4x PP 77 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9200 |
| Model | MP200 NPI |
| Br. korisnika ES | 151-200 |
| Kapacitet lit | 50000 |
| Posude | 5X 10000 NPI |
| Masa kg | 1870 |
| Visina cm | 303 |
| Dužina cm | 1239 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 235 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 12 |
| Nom dn hid op l/dan | 30000 |
| Snaga W | 4 |
| Potr. el. energ kWh/d | 60 |
| Produžetci | 12,515 |
| Poklopci | 5x PP 77 |
| Odušak Ømm | 3X 110 |
| Priključ. zraka Ømm | 3X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9200 |
| Model | MP250 NPI |
| Br. korisnika ES | 201-250 |
| Kapacitet lit | 50000 |
| Posude | 5X 10000 NPI |
| Masa kg | 1900 |
| Visina cm | 303 |
| Dužina cm | 1239 |
| Širina cm | 227 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 235 |
| Visina izl. cijevi cm | 215 |
| Norma | HRN EN 12566-3 |
| Nom dn org op kg BOD5/d | 15 |
| Nom dn hid op l/dan | 37500 |
| Snaga W | 4,7 |
| Potr. el. energ kWh/d | 70,5 |
| Produžetci | / |
| Poklopci | 5x PP 77 |
| Odušak Ømm | 3X 110 |
| Priključ. zraka Ømm | 3X 40 |
| – | |
| – | |
| – |
Linija STANDARD
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9050 MP-CIS-NIM |
| Model | MP 50 CIS-NIM |
| Br. korisnika ES | 31-50 |
| Kapacitet lit | 13500 |
| Posude | 2X CIS 5700 + NIM 2100 |
| Masa kg | / |
| Visina cm | 219 |
| Dužina cm | 695 |
| Širina cm | 192 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 174 |
| Visina izl. cijevi cm | 160 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 3 |
| Nom dn hid op l/dan | 7500 |
| Snaga kW (400V) | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | 2x 770 + 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 110 |
| Priključ. zraka Ømm | 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9070 MP-CIS-NIM |
| Model | MP 70 CIS-NIM |
| Br. korisnika ES | 51-70 |
| Kapacitet lit | 22800 |
| Posude | 2X CIS 8700 + NIM 5400 |
| Masa kg | / |
| Visina cm | 246 |
| Dužina cm | 788 |
| Širina cm | 225 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 206 |
| Visina izl. cijevi cm | 189 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 4,2 |
| Nom dn hid op l/dan | 10500 |
| Snaga kW (400V) | 0,9 |
| Potr. el. energ kWh/d | 13,5 |
| Produžetci | 2x 770 + 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 9090 MP-CIS-NIM |
| Model | MP 90 CIS-NIM |
| Br. korisnika ES | 71-90 |
| Kapacitet lit | 26800 |
| Posude | 2XCIS 10700 + NIM5400 |
| Masa kg | / |
| Visina cm | 270 |
| Dužina cm | 823 |
| Širina cm | 243 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 220 |
| Visina izl. cijevi cm | 203 |
| Norma | HRN EN 12255 |
| Nom dn org op kg BOD5/d | 5,4 |
| Nom dn hid op l/dan | 13500 |
| Snaga kW (400V) | 1,6 |
| Potr. el. energ kWh/d | 22 |
| Produžetci | 2x 770+ 2X 455 |
| Poklopci | 2x PP 77 + 2X PP40 |
| Odušak Ømm | 2X 110 |
| Priključ. zraka Ømm | 2X 40 |
| – | |
| – | |
| – |
Primjeri ugradnje
Način rada
Pročišćavanje se vrši kombinacijom sedimentacijske separacije, anaerobne biološke razgradnje i aerobnog bio reaktora. Finu regulaciju vrši upravljačka jednicia sustava.
Kao jednu od osnovnih komponenti za aeraciju koristimo potopne aeratore renomiranih svjetskih proizvođača koji su se dokazani u dugogodišnjoj eksploataciji.
Ovaj tip aeratora omogućuje bešuman rad (važno kod turističkih objekata za vrijeme noćnog režima rada).
Ugradnja-održavanje i servisna podrška
Građevinske radove i ugradnju posuda izvode ovlaštene građevinske tvrtke prema našim nacrtima i shemama, uz tehničku podršku i savjetovanje tijekom cijelog procesa.
Završnu montažu, testiranje i puštanje biološkog pročistača u rad provodi naš tehnički odjel, nakon čega se izdaje potrebna dokumentacija.
Korisnicima osiguravamo dugoročnu tehničku podršku, dostupnost rezervnih dijelova i brzu intervenciju na terenu, uz mogućnost ugovornog godišnjeg servisa i održavanja sustava.
