Name: Sabirna septička jama – vodonepropusna
Brand: AQUOS ECO

QUOS TANK je serija vodonepropusnih sabirnih jama za prihvat i zadržavanje sanitarno-potrošnih (fekalnih) otpadnih voda.
Serija obuhvaća spremnike zapremine od 2.000 do 32.100 litara u različitim izvedbama, ovisno o projektnim zahtjevima i uvjetima ugradnje.
Spremnici su izrađeni od linearnog polietilena (PE), izliveni u jednom komadu bez varova te pogodni za ukopavanje.

Posjeduju odgovarajući ATEST o vodonepropusnosti.

Pogledajte i ostale naše NAPREDNE SEPTIČKE JAME

Osnovne karakteristike sustava

Monolitna izvedba spremnika od linearnog polietilena (PE) proizvedena tehnologijom rotacijskog lijevanja bez varova i spojeva
Dostupne izvedbe zapremine od 2.000 do 32.100 litara
Mogućnost izvedbe s jednim ili više spremnika, ovisno o projektnim zahtjevima
Visoka kemijska postojanost i otpornost na koroziju i prodor podzemnih voda
Odgovarajući ATEST o vodonepropusnosti
Osigurana tehnička podrška i dostupnost rezervnih dijelova na području Republike Hrvatske
Proizvedeno u Hrvatskoj

Tehnički podaci i nacrti modela (PDF i DWG)

Jednokomorne vodonepropusne septičke jame

Okomite NPI

VODONEPROPUSNA SEPTIČKA JAMA tip NPI 3000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	NPI 3000
Model	VSJ 3000 NPI
Posude	NPI 3000
Kapacitet lit	3000
namjena	podzemni
Masa kg	90
Visina cm	172
Dužina cm	171
Širina cm	171
DN cijevi mm	160
Visina ul. cijevi cm	133
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip NPI 4000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	NPI 4000
Model	VSJ 4000 NPI
Posude	NPI 4000
Kapacitet lit	4000
namjena	podzemni
Masa kg	120
Visina cm	220
Dužina cm	171
Širina cm	171
DN cijevi mm	160
Visina ul. cijevi cm	182
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip NPI 5000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	NPI 5000
Model	VSJ 5000 NPI
Posude	NPI 5000
Kapacitet lit	5000
namjena	podzemni
Masa kg	180
Visina cm	247
Dužina cm	195
Širina cm	195
DN cijevi mm	160
Visina ul. cijevi cm	208
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip NPI 8000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	NPI 8000
Model	VSJ 8000 NPI
Posude	NPI 8000
Kapacitet lit	5000
namjena	podzemni
Masa kg	260
Visina cm	277
Dužina cm	227
Širina cm	227
DN cijevi mm	160
Visina ul. cijevi cm	240
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip NPI 10000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	NPI 10000
Model	VSJ 10000 NPI
Posude	NPI 10000
Kapacitet lit	5000
namjena	podzemni
Masa kg	300
Visina cm	303
Dužina cm	227
Širina cm	227
DN cijevi mm	160
Visina ul. cijevi cm	266
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

Vodoravne CIS

VODONEPROPUSNA SEPTIČKA JAMA tip CIS 2000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	CIS 2000
Model	VSJ 2000 CIS
Posude	CIS 2000
Kapacitet lit	2000
namjena	podzemni
Masa kg	75
Visina cm	132
Dužina cm	190
Širina cm	125
DN cijevi mm	125
Visina ul. cijevi cm	106
Visina izl. cijevi cm	/

Produžetci	PP45
Poklopci	455
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip CIS 3000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	CIS 3000
Model	VSJ 3000 CIS
Posude	CIS 3000
Kapacitet lit	3000
namjena	podzemni
Masa kg	120
Visina cm	152
Dužina cm	210
Širina cm	145
DN cijevi mm	160
Visina ul. cijevi cm	126
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip CIS 5700 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	CIS 5700
Model	VSJ 5700 CIS
Posude	CIS 5700
Kapacitet lit	5700
namjena	podzemni
Masa kg	210
Visina cm	219
Dužina cm	241
Širina cm	192
DN cijevi mm	160
Visina ul. cijevi cm	174
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip CIS 8700 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	8700 CIS
Model	VSJ 8700 CIS
Posude	8700 CIS
Kapacitet lit	8700
namjena	podzemni
Masa kg	285
Visina cm	247
Dužina cm	195
Širina cm	195
DN cijevi mm	160
Visina ul. cijevi cm	208
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

VODONEPROPUSNA SEPTIČKA JAMA tip CIS 10700 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	CIS 10700
Model	VSJ CIS 10700
Posude	CIS 10700
Kapacitet lit	10700
namjena	podzemni
Masa kg	380
Visina cm	277
Dužina cm	227
Širina cm	227
DN cijevi mm	160
Visina ul. cijevi cm	240
Visina izl. cijevi cm	/

Produžetci	PP770
Poklopci	770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

Dvokomorne vodonepropusne septičke jame

Vodoravne CIS

DVOKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 4000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	DVSJ CIS 4000
Model	DVSJ 4000 CIS
Posude	CIS 2000
Kapacitet lit	4000
namjena	podzemni
Masa kg	75
Visina cm	135
Dužina cm	395
Širina cm	125
DN cijevi mm	160
Visina ul. cijevi cm	105
Visina izl. cijevi cm	/

Produžetci	2 X PP45
Poklopci	2 X 455
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

DVOKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 6000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	DVSJ CIS 6000
Model	DVSJ 6000 CIS
Posude	CIS 3000
Kapacitet lit	6000
namjena	podzemni
Masa kg	190
Visina cm	152
Dužina cm	145
Širina cm	436
DN cijevi mm	160
Visina ul. cijevi cm	126
Visina izl. cijevi cm	/

Produžetci	2 X PP45
Poklopci	2 X 455
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

DVOKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 11400 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	DVSJ CIS 11400
Model	DVSJ 11400 CIS
Posude	CIS 5700
Kapacitet lit	11400
namjena	podzemni
Masa kg	240
Visina cm	219
Dužina cm	498
Širina cm	192
DN cijevi mm	160
Visina ul. cijevi cm	174
Visina izl. cijevi cm	/

Produžetci	2 X PP770
Poklopci	2 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

DVOKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 17400 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	DVSJ CIS 17400
Model	DVSJ 17400 CIS
Posude	CIS 8700
Kapacitet lit	17400
namjena	podzemni
Masa kg	350
Visina cm	247
Dužina cm	547
Širina cm	225
DN cijevi mm	160
Visina ul. cijevi cm	206
Visina izl. cijevi cm	/

Produžetci	2 X PP770
Poklopci	2 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

DVOKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 21400 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	DVSJ CIS 21400
Model	DVSJ 21400 CIS
Posude	CIS 10700
Kapacitet lit	21400
namjena	podzemni
Masa kg	620
Visina cm	270
Dužina cm	581
Širina cm	243
DN cijevi mm	160
Visina ul. cijevi cm	224
Visina izl. cijevi cm	/

Produžetci	2 X PP770
Poklopci	2 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

Trokomorne vodonepropusne septičke jame

Vodoravne CIS

TROKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 6000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	TVSJ CIS 6000
Model	TVSJ 6000 CIS
Posude	CIS 2000
Kapacitet lit	6000
namjena	podzemni
Masa kg	110
Visina cm	135
Dužina cm	600
Širina cm	125
DN cijevi mm	160
Visina ul. cijevi cm	105
Visina izl. cijevi cm	/

Produžetci	3 X PP45
Poklopci	3 X 455
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

TROKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 9000 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	TVSJ CIS 9000
Model	TVSJ 9000 CIS
Posude	CIS 3000
Kapacitet lit	9000
namjena	podzemni
Masa kg	240
Visina cm	152
Dužina cm	660
Širina cm	436
DN cijevi mm	160
Visina ul. cijevi cm	126
Visina izl. cijevi cm	/

Produžetci	3 X PP45
Poklopci	3 X 455
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

TROKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 17100 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	TVSJ CIS 17100
Model	TVSJ 17100 CIS
Posude	CIS 5700
Kapacitet lit	17100
namjena	podzemni
Masa kg	360
Visina cm	219
Dužina cm	754
Širina cm	192
DN cijevi mm	160
Visina ul. cijevi cm	174
Visina izl. cijevi cm	/

Produžetci	3 X PP770
Poklopci	3 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

TROKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 26100 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	TVSJ CIS 26100
Model	TVSJ 26100 CIS
Posude	CIS 8700
Kapacitet lit	26100
namjena	podzemni
Masa kg	525
Visina cm	247
Dužina cm	829
Širina cm	225
DN cijevi mm	160
Visina ul. cijevi cm	206
Visina izl. cijevi cm	/

Produžetci	3 X PP770
Poklopci	3 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

TROKOMORNA VODONEPROPUSNA SEPTIČKA JAMA tip CIS 32100 Lit.

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava

Šifra	TVSJ CIS 32100
Model	TVSJ 32100 CIS
Posude	CIS 10700
Kapacitet lit	32100
namjena	podzemni
Masa kg	930
Visina cm	270
Dužina cm	880
Širina cm	243
DN cijevi mm	160
Visina ul. cijevi cm	224
Visina izl. cijevi cm	/

Produžetci	3 X PP770
Poklopci	3 X 770
	–
	–
	–
	–
	–
	–
	–
	–
	–
	–

Certifikati

Atest HR / EN
Izjava o svojstvima (DoP)

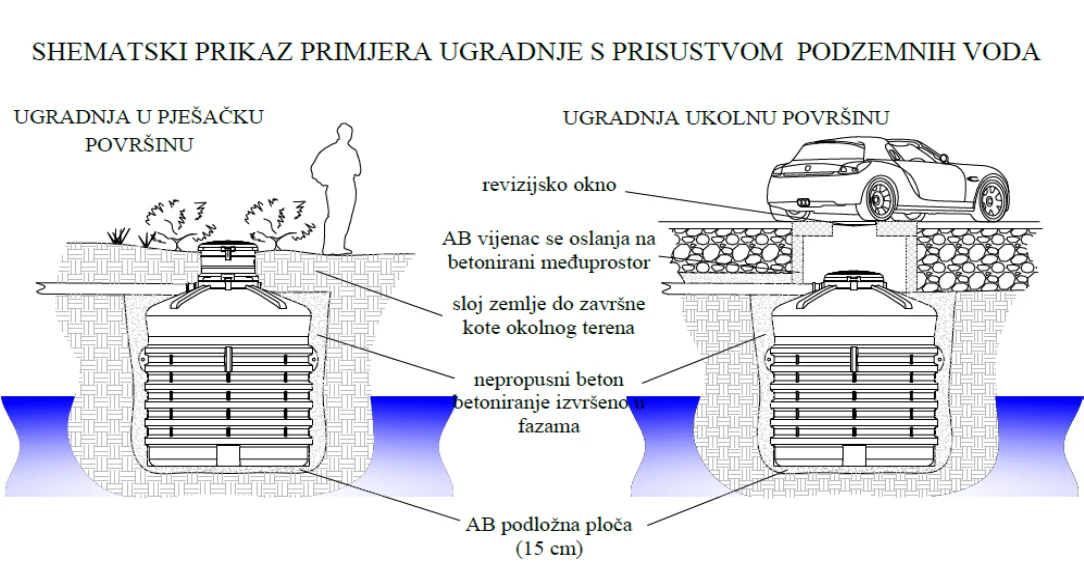

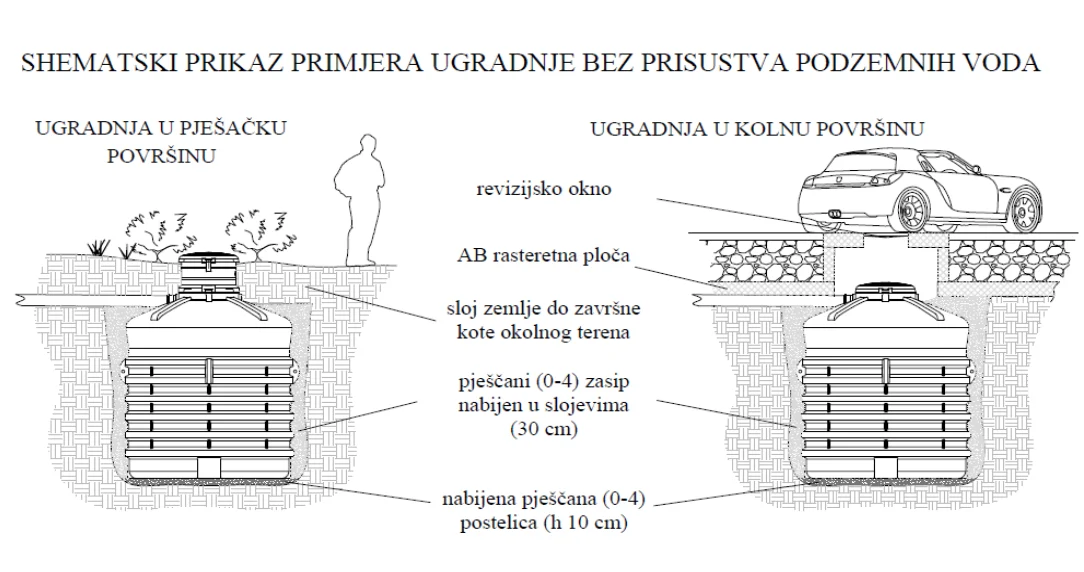

Primjeri ugradnje

Tehnički opis sustava

Sustav se koristi za prihvat i privremeno zadržavanje sanitarno-potrošnih (fekalnih) otpadnih voda do pražnjenja putem ovlaštene osobe ili komunalnog društva.
Spremnici su izvedeni kao vodonepropusna monolitna konstrukcija proizvedena tehnologijom rotacijskog lijevanja, bez varova i spojeva.
Ulazni i izlazni priključci, revizijski otvori i dimenzije spremnika definiraju se ovisno o projektnim zahtjevima i uvjetima ugradnje.

Konstrukcija i materijali

Spremnici su izrađeni od linearnog polietilena (LLDPE) tehnologijom rotacijskog lijevanja (rotomoulding).
Izvedeni su kao monolitna jednodijelna konstrukcija bez varova i konstruktivnih spojeva, čime je osigurana trajna vodonepropusnost i dugoročna stabilnost u podzemnoj ugradnji.

Norme i sukladnost

Sustavi su projektirani, proizvedeni i ispitani sukladno primjenjivim europskim i hrvatskim normama za podzemne vodonepropusne spremnike:

HRN EN 12566-1 – Prefabricirane septičke jame
EN 976-1 – Podzemni spremnici od plastike za skladištenje tekućina – Horizontalni cilindrični spremnici za ugradnju u zemlju
EN 976-2 – Podzemni spremnici od plastike za skladištenje tekućina – Transport, rukovanje, ugradnja i ispitivanje podzemnih spremnika
ATEST o vodonepropusnosti

Sljedivost

Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.

Jamstvo

30 godina garancije na LLDPE posude

Pravna napomena

© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

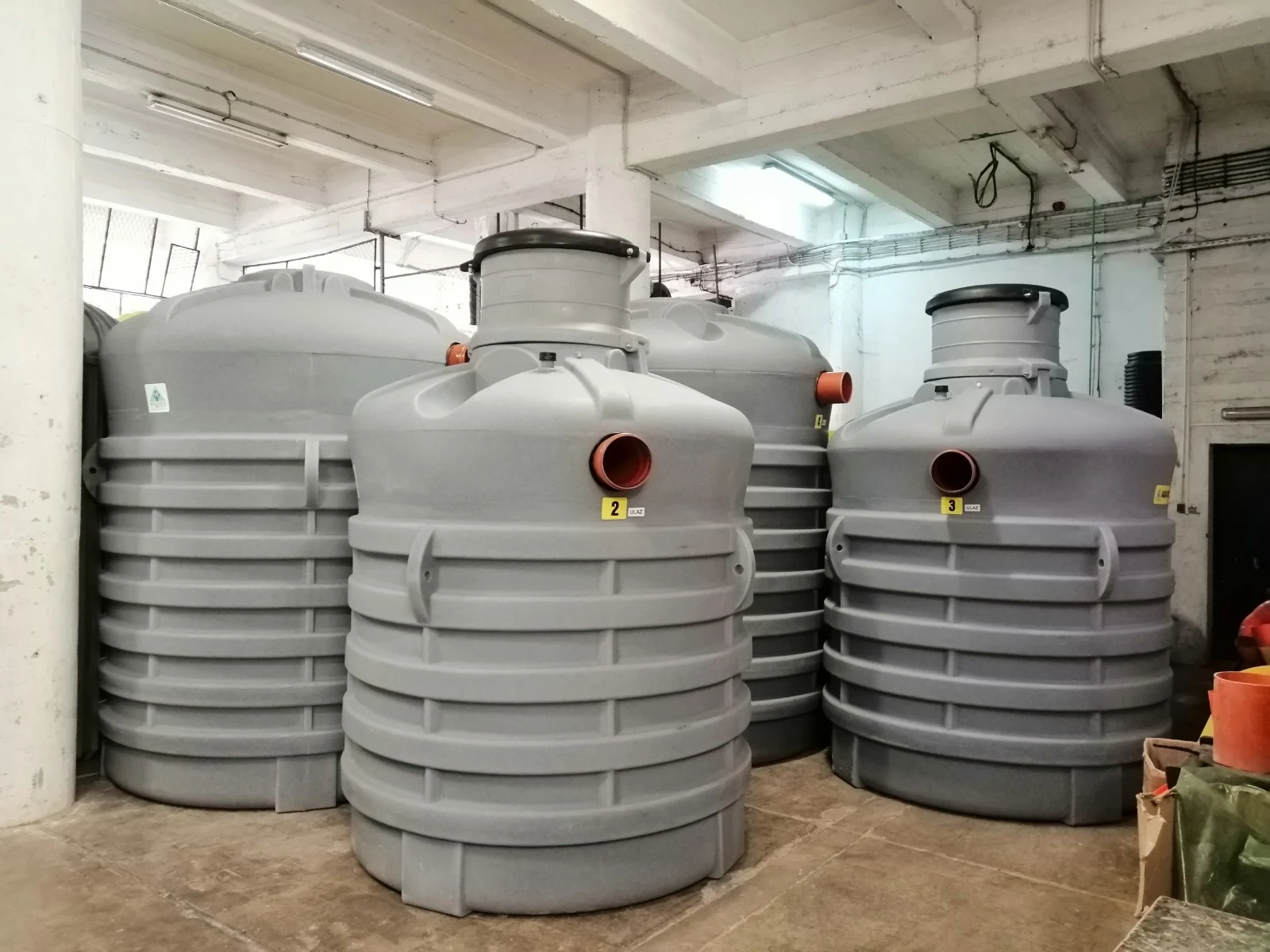

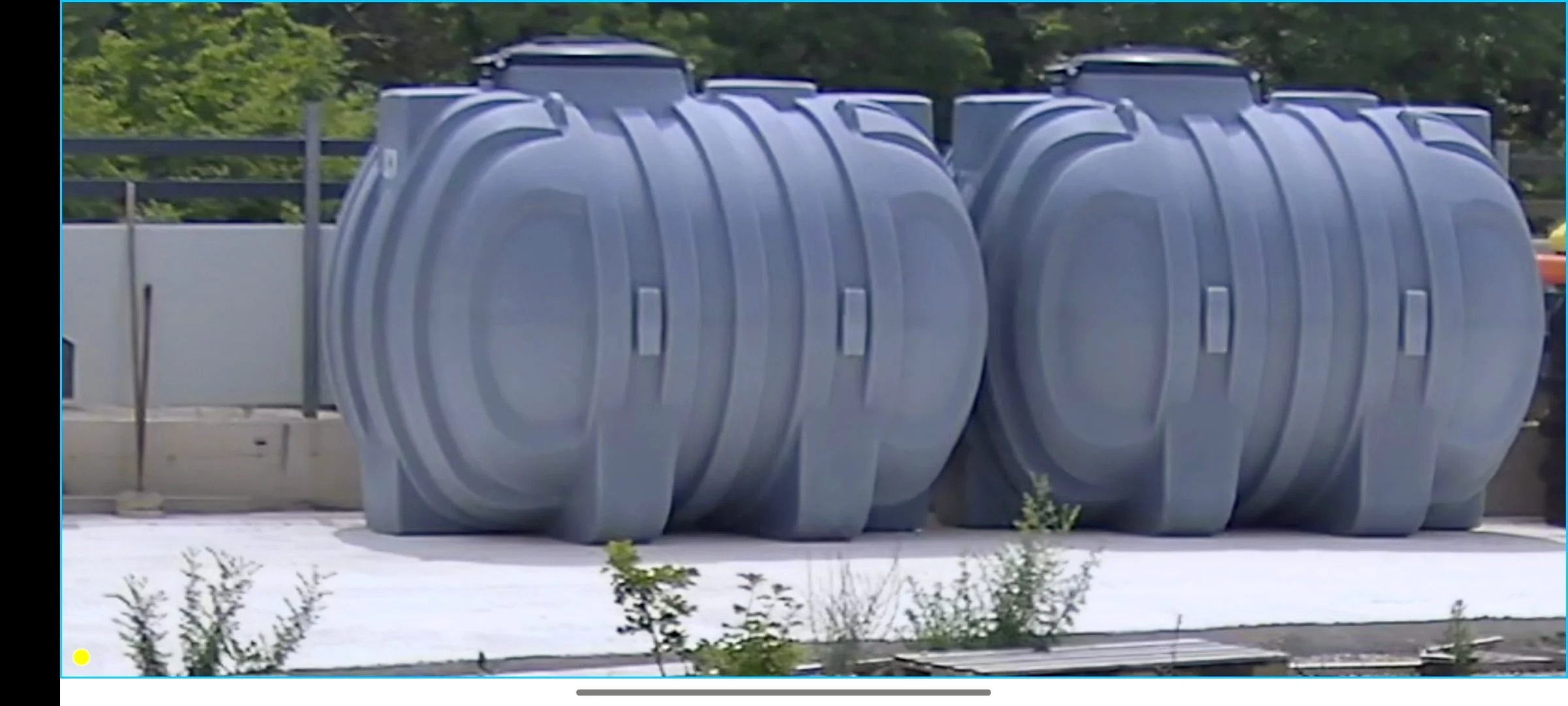

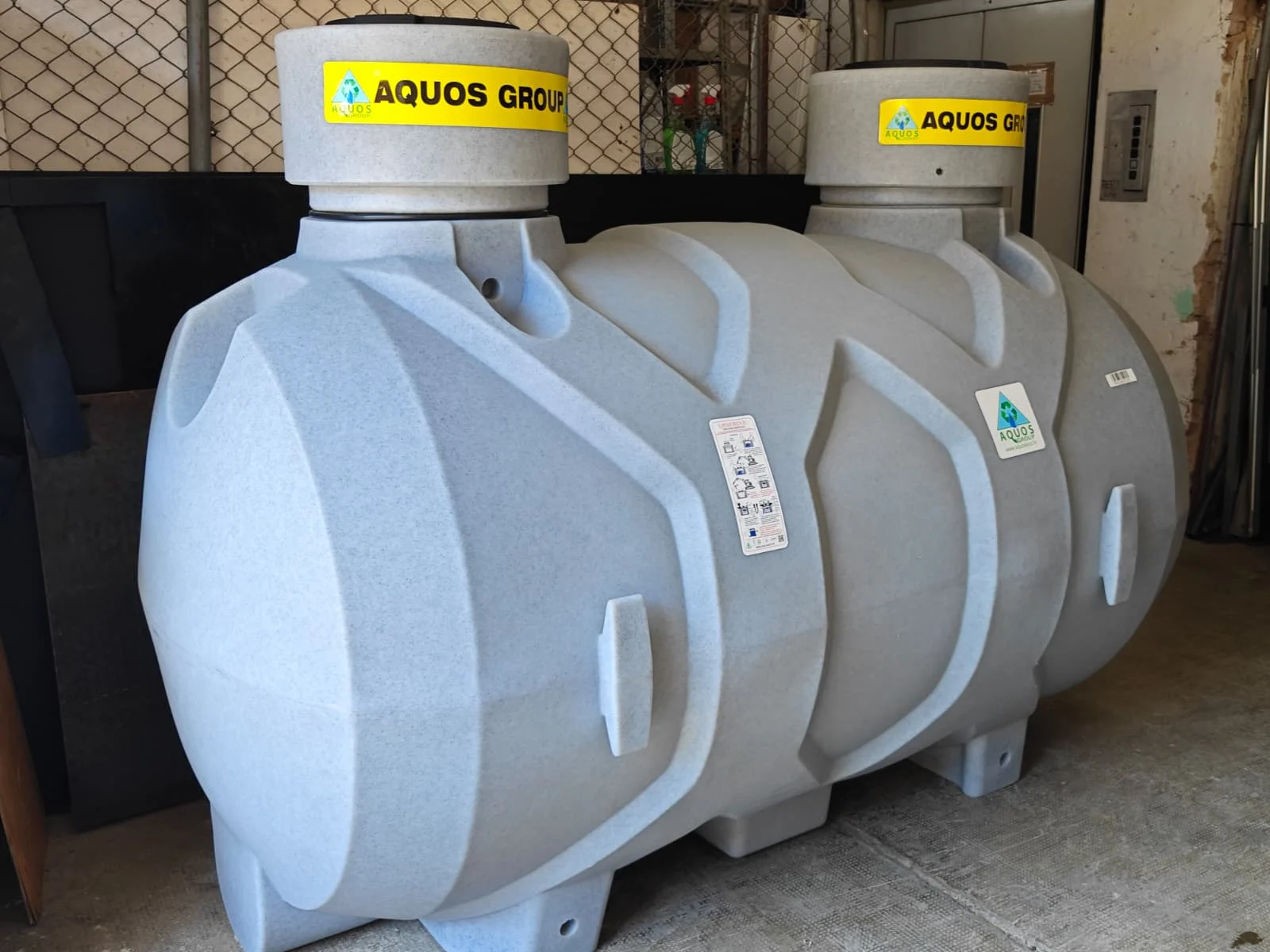

Fotogalerija

Prethodni

Trokomorna septička jama – biološka

Sljedeći

AQUOS separatori lakih tekućina naftnih derivata protoka 1,5 – 60 l/sec

Projektantska podrška i savjetovanje

Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.

091 123 2530 - Jasmin
(Viber / WhatsApp)
jasmin@aquoseco.hr

Troškovnička stavka – spremno za vaše projekte

Kopirano!

"Nabava, dobava i ugradnja vodonepropusne sabirne jame AQUOS ECO model __________ ili jednakovrijedno, zapremine _________ L, izrađene od linearnog polietilena (LLDPE), monolitne izvedbe bez varova i konstruktivnih spojeva, proizvedene tehnologijom rotacijskog lijevanja.
Spremnik mora biti pogodan za podzemnu ugradnju te posjedovati odgovarajući CERTIFIKAT / ATEST o vodonepropusnosti.
U cijenu uključiti spremnik, revizijske otvore, ulazno/izlazne priključke, transport i ugradnju prema uputama proizvođača.
Obračun po komadu ugrađenog sustava."

Sabirna septička jama – vodonepropusna

Vodonepropusna sabirna jama za prihvat i zadržavanje sanitarno-potrošnih (fekalnih) otpadnih voda iz objekata bez priključenja na sustav javne kanalizacije, u skladu s posebnim uvjetima Hrvatskih voda i posebnim uvjetima gradnje. Posjeduje ATEST o vodonepropusnosti.

Osnovne karakteristike sustava

Tehnički podaci i nacrti modela (PDF i DWG)

Jednokomorne vodonepropusne septičke jame

Dvokomorne vodonepropusne septičke jame

Trokomorne vodonepropusne septičke jame

Certifikati

Primjeri ugradnje

Tehnički opis sustava

Konstrukcija i materijali

Norme i sukladnost

Sljedivost

Jamstvo

Pravna napomena

Fotogalerija

Projektantska podrška i savjetovanje

Troškovnička stavka – spremno za vaše projekte

Projektiranje i proizvodnja naprednih pročistača otpadnih voda.

Prijavite se na naš newsletter

Kontakti za reklamacije

AQUOS ZAGREB

SJEDIŠTE RIJEKA

AQUOS ISTRA

Login

Postavke privatnosti

Pomoću slidera možete omogućiti ili onemogućiti pojedine vrste kolačića:
