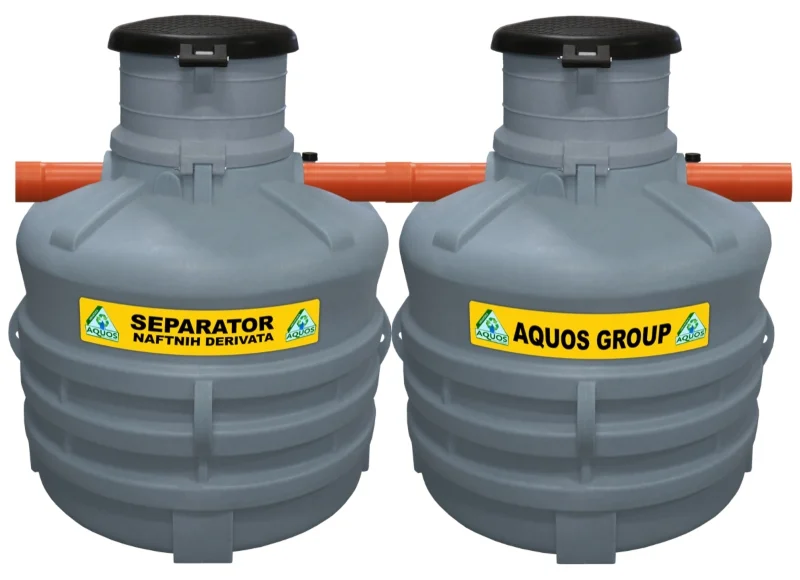

Aquos separatori naftnih derivata

Namjena

A

QUOS Separatori lakih tekućina namijenjeni su odvajanju naftnih derivata i mineralnih ulja iz oborinskih i tehnoloških otpadnih voda.
Serija obuhvaća modele nazivnog protoka od 1,5 do 60 l/s, standardno u izvedbi klase I (< 5 mg/l rezidualnog ulja), dok su na zahtjev dostupne i izvedbe klase II (< 100 mg/l rezidualnog ulja).
Dostupne su izvedbe MONOBLOCK (jedna posuda) i DUALBLOCK (dvije posude za plitku ugradnju).
Sustavi su projektirani i ispitani u skladu s normama HRN EN 858-1 i HRN EN 858-2 te posjeduju hrvatski ATEST.
Ugradnja je moguća i u nekolnim površinama bez betoniranja, uz regulaciju visine poklopca.
Po potrebi su dostupna i posebna rješenja prema posebnim tehničkim zahtjevima projekta.

Osnovne karakteristike sustava

  • Monolitna izvedba spremnika od linearnog polietilena (LLDPE) proizvedena tehnologijom rotacijskog lijevanja bez spojeva i varova, otporna na koroziju i agresivne uvjete okoliša
  • Dostupne izvedbe MONOBLOCK (jedna posuda) i DUALBLOCK (dvije posude za plitku ugradnju)
  • Integrirani koalescentni filtar i automatski zatvarač
  • Konstrukcija prilagođena ugradnji bez potrebe za betoniranjem u nekolnim (zelenim) površinama
  • Mogućnost ugradnje produžetaka okana i regulacije visine poklopca prema dubini ugradnje
  • Projektirano i ispitano sukladno normama HRN EN 858-1 i HRN EN 858-2 te posjeduje hrvatskiATEST
  • Jamstvo 30 godina.
  • Proizvedeno u Hrvatskoj

Tehnički podaci i nacrti modela (PDF i DWG)

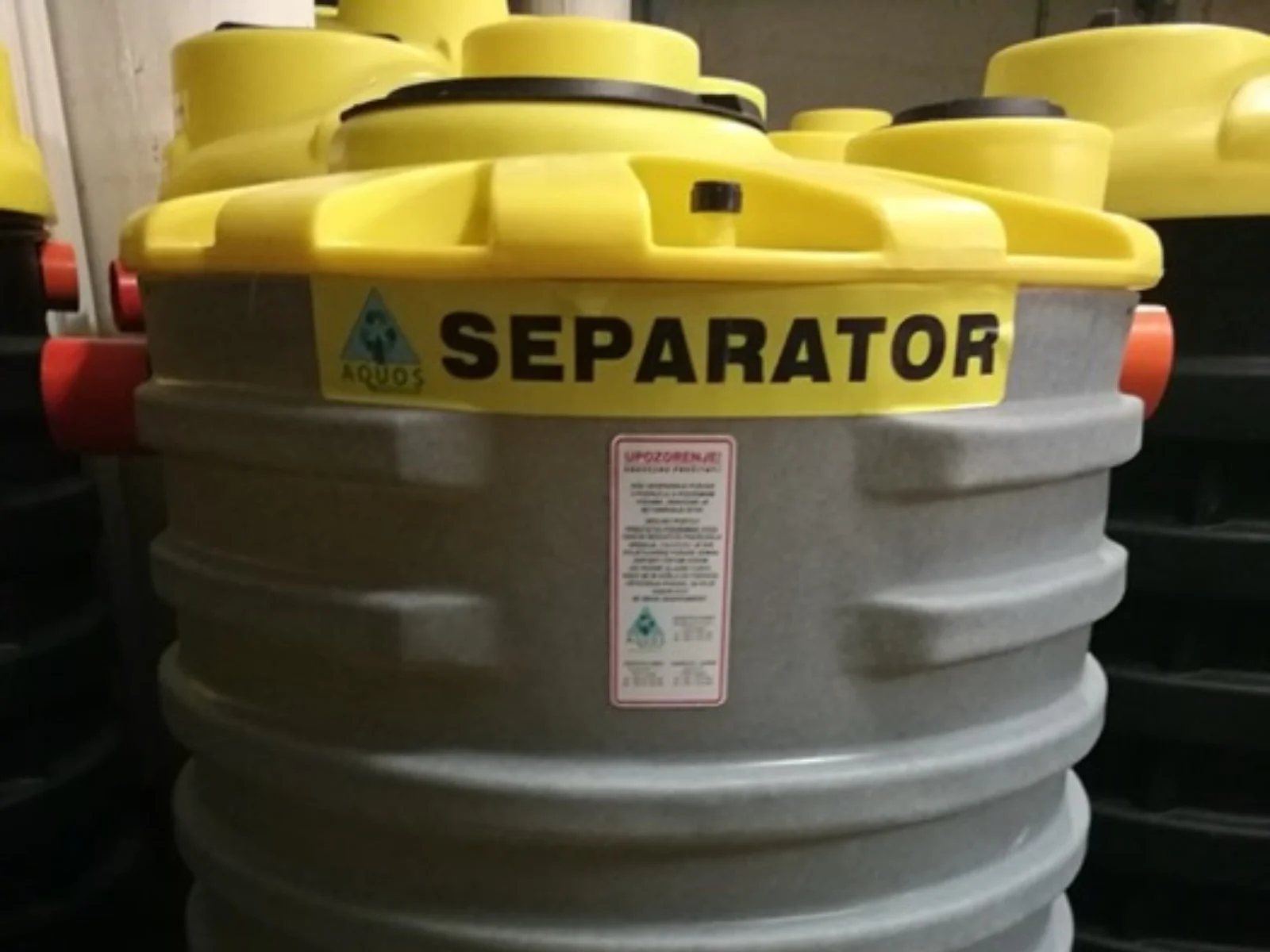

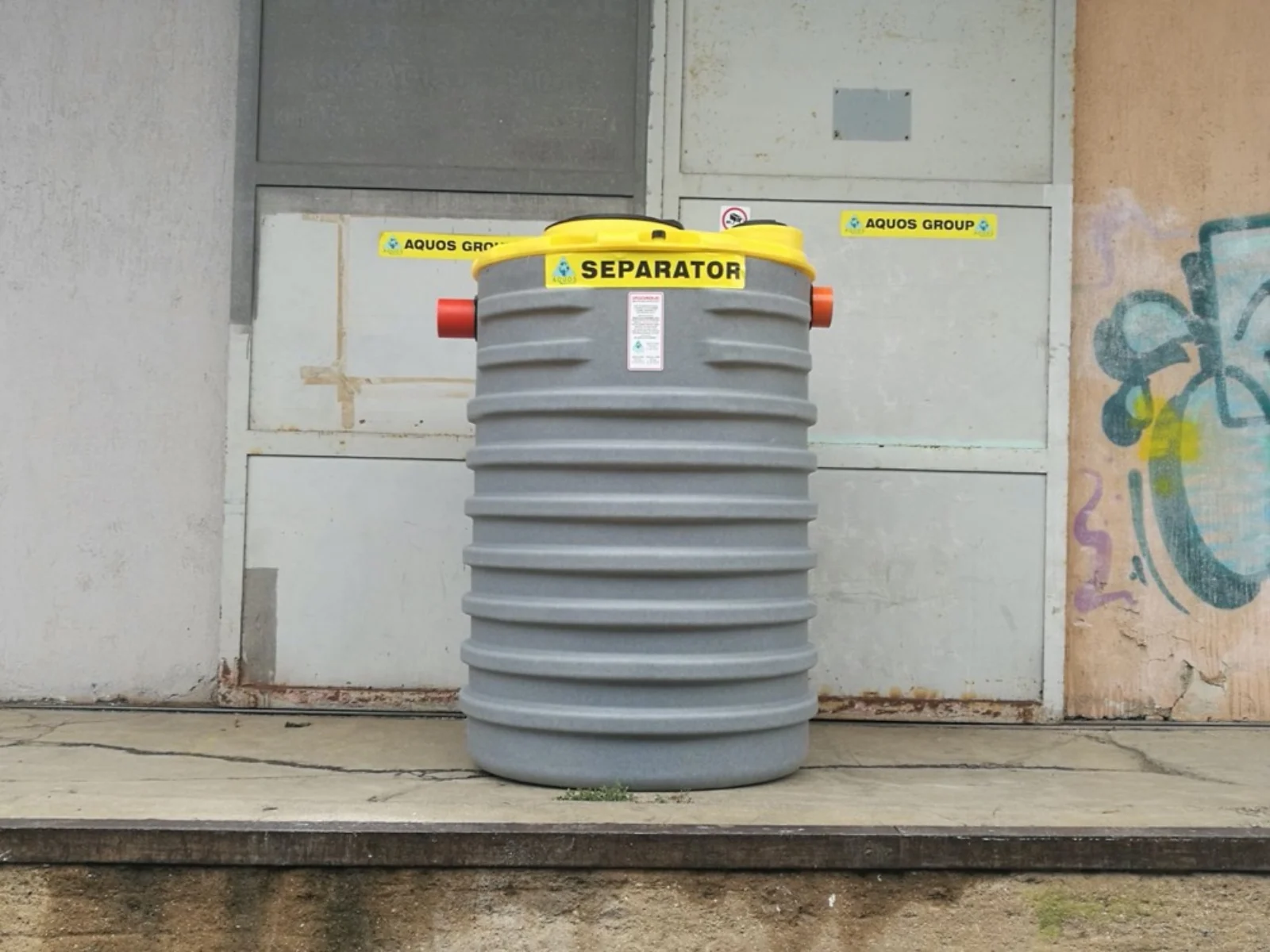

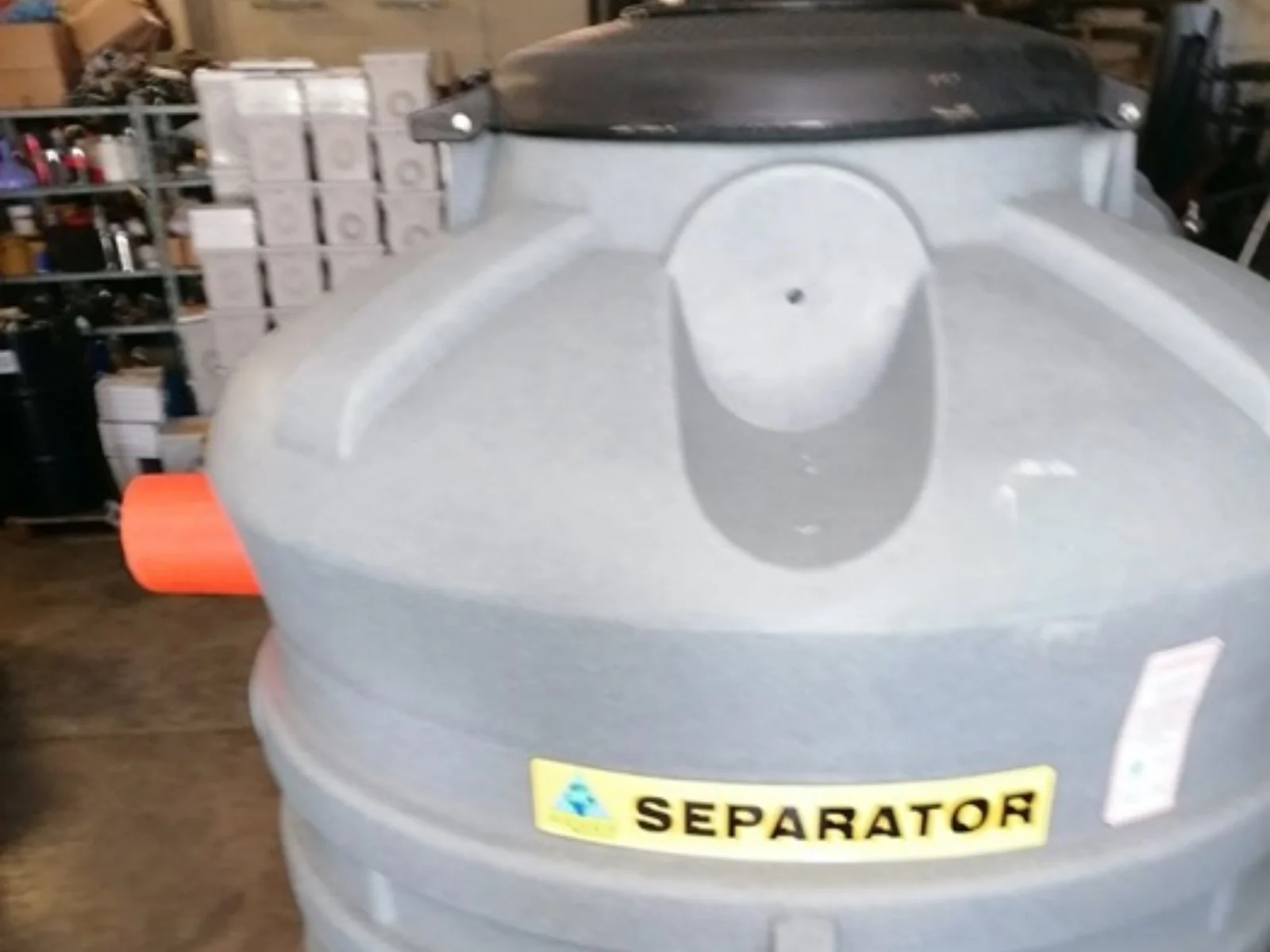

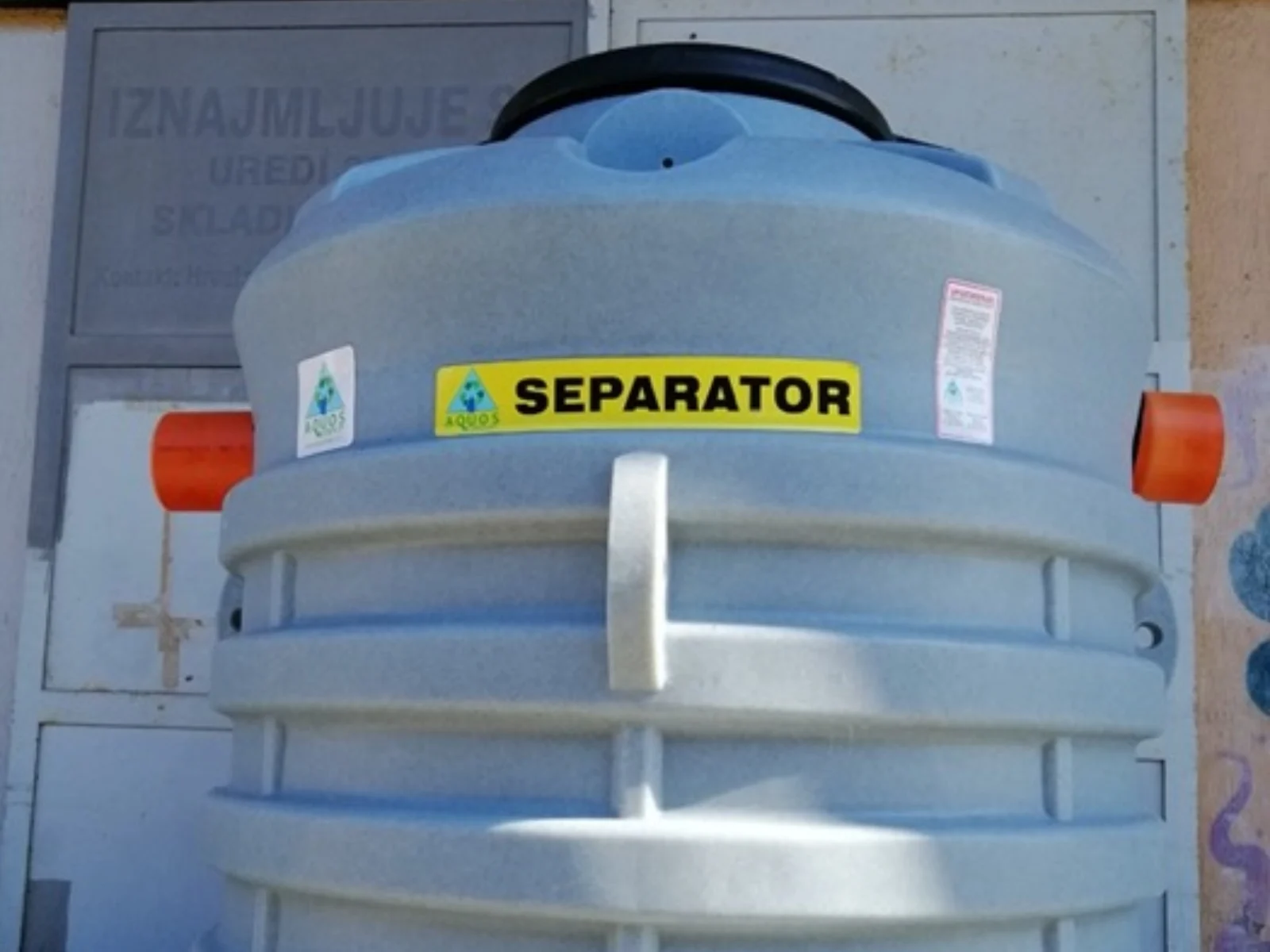

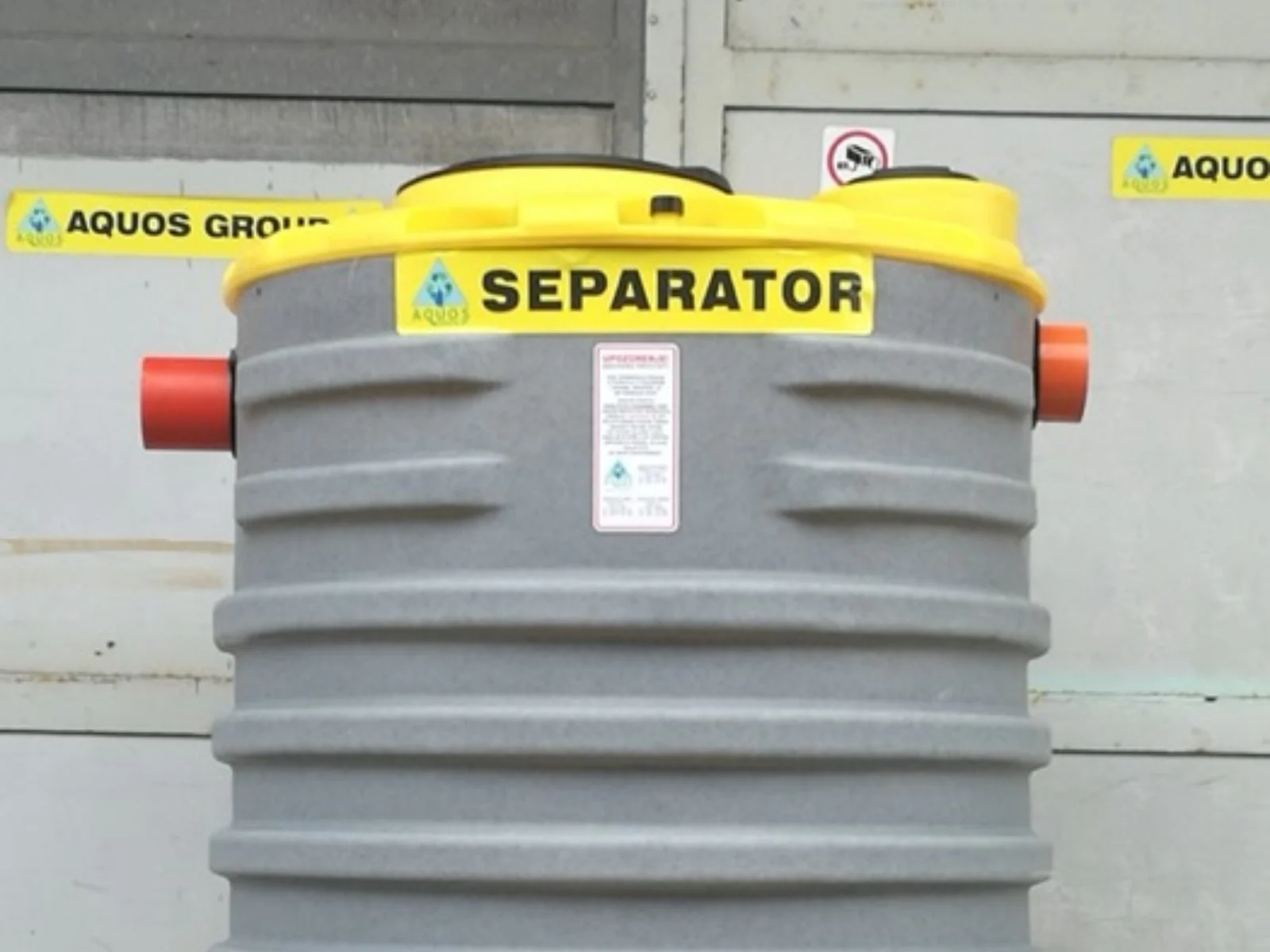

MONO BLOCK

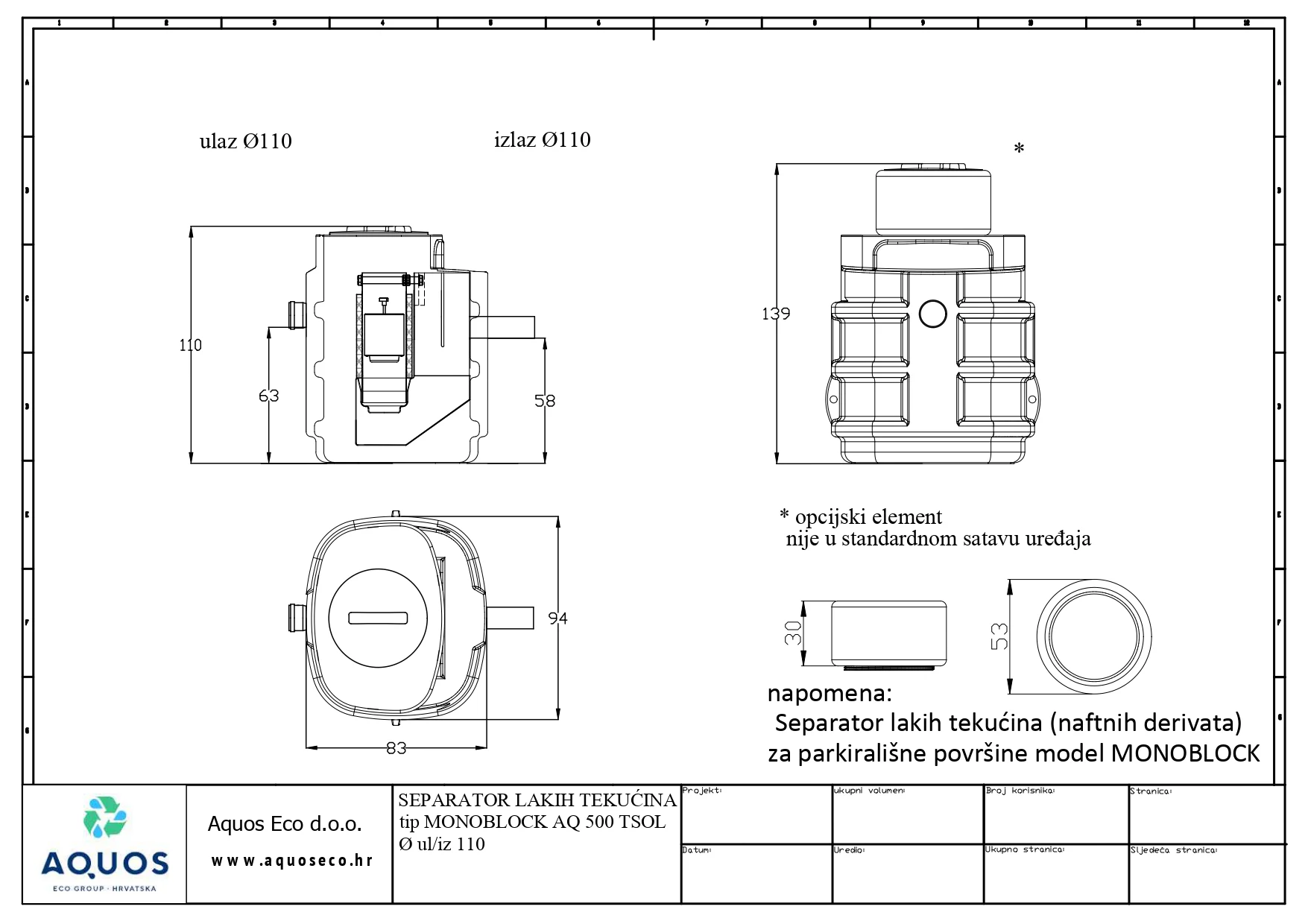

SEPARATOR MONOBLOCK TIP AQ 500 RB1 – Q: 1,5 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0721 A1 KZ
Model 500RB1 KZ
nominalni protok Q [l/s] 1,5
Kapacitet lit 500
Posude 1x RB1 500
Masa kg 34
Visina cm 95
Dužina cm 100
Širina cm 78
DN cijevi mm 110
Visina ul. cijevi cm 70
Visina izl. cijevi cm 65
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 150
Vol. separatora [lit 350
Min.kol. odv. ulja [lit] 15
Produžetci /
Poklopci 1×455
–
–
–
–

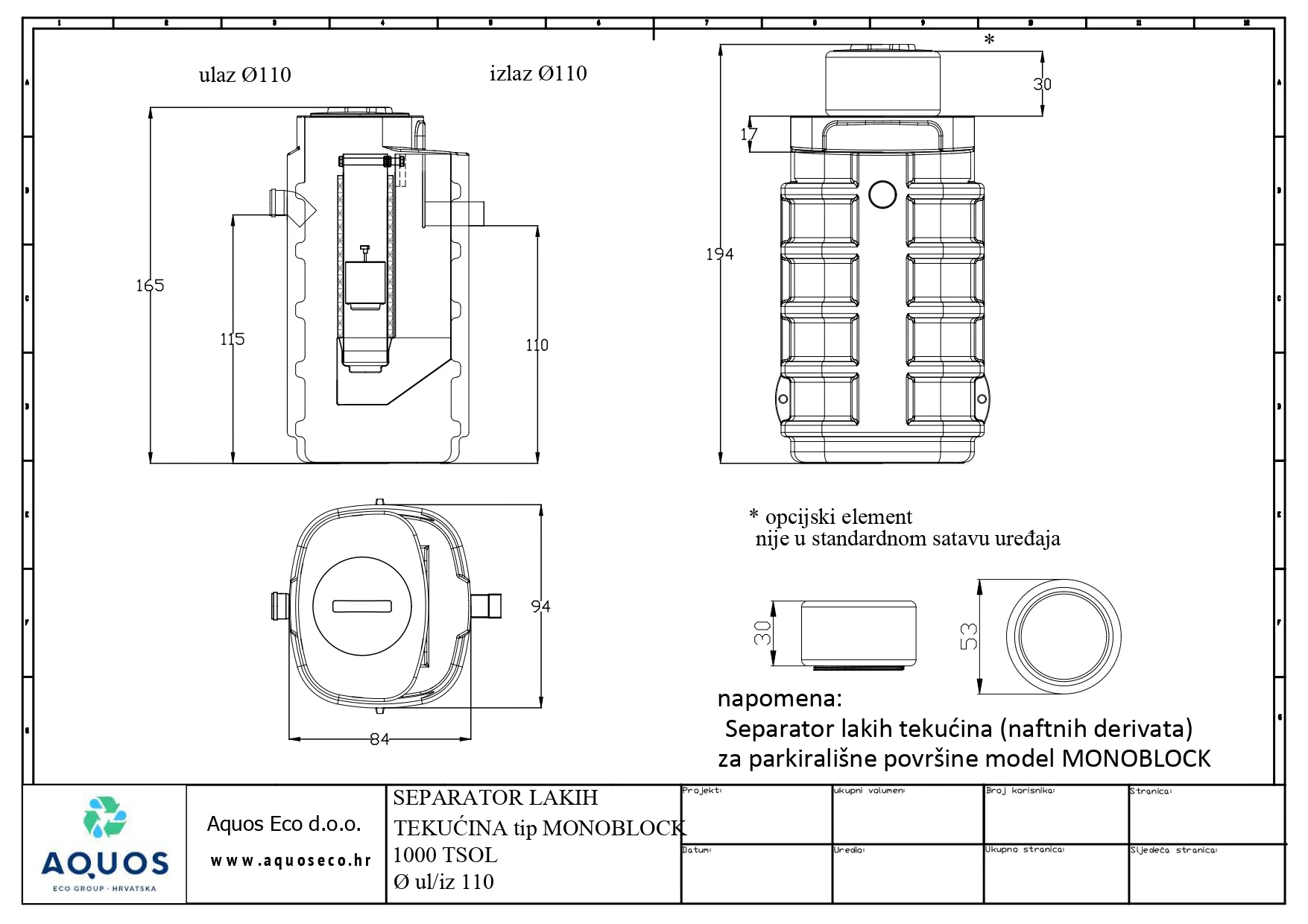

SEPARATOR MONOBLOCK TIP AQ 1000 NSE – Q: 3 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0722 NSE KZ
Model 1000 NSE KZ
nominalni protok Q [l/s] 3
Kapacitet lit 1000
Posude 1x NSE 1000
Masa kg 54
Visina cm 121
Dužina cm 114
Širina cm 114
DN cijevi mm 110
Visina ul. cijevi cm 90
Visina izl. cijevi cm 85
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 300
Vol. separatora [lit 700
Min.kol. odv. ulja [lit] 30
Produžetci 1xPP45
Poklopci 1×455
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 1500 NSE – Q: 6 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0723 NSE KZ
Model 1500 NSE KZ
nominalni protok Q [l/s] 6
Kapacitet lit 1500
Posude 1x NSE 1500
Masa kg 75
Visina cm 171
Dužina cm 114
Širina cm 114
DN cijevi mm 125
Visina ul. cijevi cm 140
Visina izl. cijevi cm 135
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 600
Vol. separatora [lit 900
Min.kol. odv. ulja [lit] 60
Produžetci 1xPP45
Poklopci 1×455
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 2100 NSE – Q: 10 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 NSE KZ
Model 2100 NSE KZ
nominalni protok Q [l/s] 10
Kapacitet lit 2100
Posude 1x NSE 2100
Masa kg 95
Visina cm 201
Dužina cm 135
Širina cm 135
DN cijevi mm 160
Visina ul. cijevi cm 152
Visina izl. cijevi cm 147
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 1100
Min.kol. odv. ulja [lit] 100
Produžetci 1xPP45
Poklopci 1×455
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 3000 NPI – Q: 15 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NPI KZ
Model 3000 NPI KZ
nominalni protok Q [l/s] 15
Kapacitet lit 3000
Posude 1x NPI 3000
Masa kg 108
Visina cm 172
Dužina cm 171
Širina cm 171
DN cijevi mm 200
Visina ul. cijevi cm 95
Visina izl. cijevi cm 90
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1500
Vol. separatora [lit 1500
Min.kol. odv. ulja [lit] 150
Produžetci PP77
Poklopci PP77
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 4000 NPI – Q: 20 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NPI KZ
Model 4000 NPI KZ
nominalni protok Q [l/s] 20
Kapacitet lit 4000
Posude 1x NPI 4000
Masa kg 138
Visina cm 220
Dužina cm 171
Širina cm 171
DN cijevi mm 200
Visina ul. cijevi cm 145
Visina izl. cijevi cm 140
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 2000
Min.kol. odv. ulja [lit] 200
Produžetci PP77
Poklopci PP77
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 5000 NPI – Q: 30 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0727 NPI KZ
Model 5000 NPI KZ
nominalni protok Q [l/s] 30
Kapacitet lit 5000
Posude 1x NPI 5000
Masa kg 198
Visina cm 247
Dužina cm 195
Širina cm 195
DN cijevi mm 250
Visina ul. cijevi cm 165
Visina izl. cijevi cm 160
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 2000
Min.kol. odv. ulja [lit] 300
Produžetci PP77
Poklopci PP77
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 6400 NSE – Q: 40 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NSE KZ
Model 6400 NSE KZ
nominalni protok Q [l/s] 40
Kapacitet lit 6400
Posude 1x NSE 6400
Masa kg 230
Visina cm 257
Dužina cm 195
Širina cm 195
DN cijevi mm 315
Visina ul. cijevi cm 190
Visina izl. cijevi cm 185
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 4000
Vol. separatora [lit 2400
Min.kol. odv. ulja [lit] 400
Produžetci 1xPP45
Poklopci 1×455
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 8000 NPI – Q: 50 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0729 NPI KZ
Model 8000 NPI KZ
nominalni protok Q [l/s] 50
Kapacitet lit 8000
Posude 1x NPI 8000
Masa kg 265
Visina cm 277
Dužina cm 227
Širina cm 227
DN cijevi mm 315
Visina ul. cijevi cm 180
Visina izl. cijevi cm 175
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 5000
Vol. separatora [lit 3000
Min.kol. odv. ulja [lit] 500
Produžetci 1XPP77
Poklopci 1XPP77
–
–
–
–

SEPARATOR MONOBLOCK TIP AQ 10000 NPI – Q: 60 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NPI KZ
Model 10000 NPI KZ
nominalni protok Q [l/s] 60
Kapacitet lit 10000
Posude 1x NPI 10000
Masa kg 325
Visina cm 302
Dužina cm 227
Širina cm 227
DN cijevi mm 315
Visina ul. cijevi cm 205
Visina izl. cijevi cm 200
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 6000
Vol. separatora [lit 4000
Min.kol. odv. ulja [lit] 600
Produžetci 1XPP77
Poklopci 1XPP77
–
–
–
–

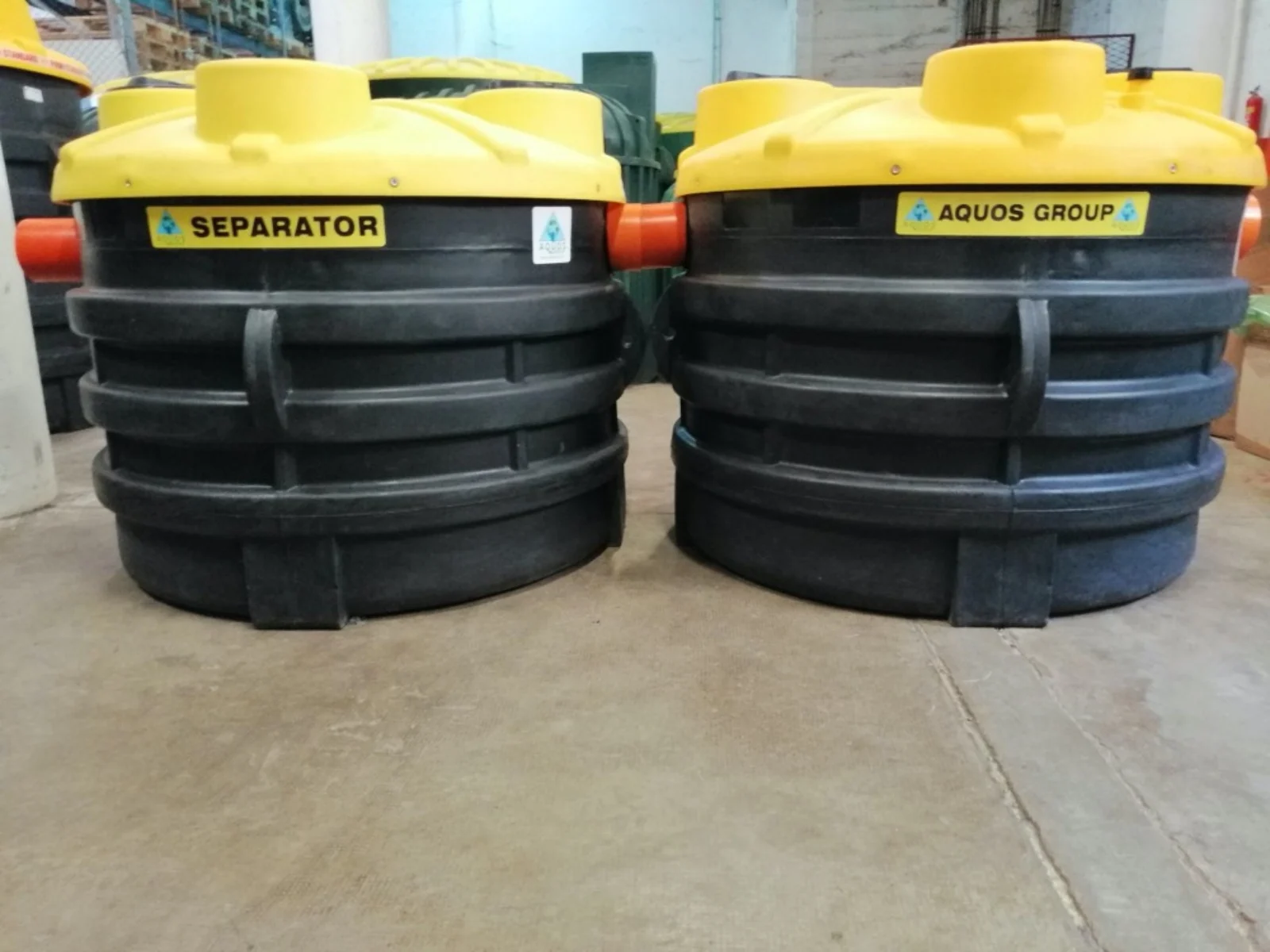

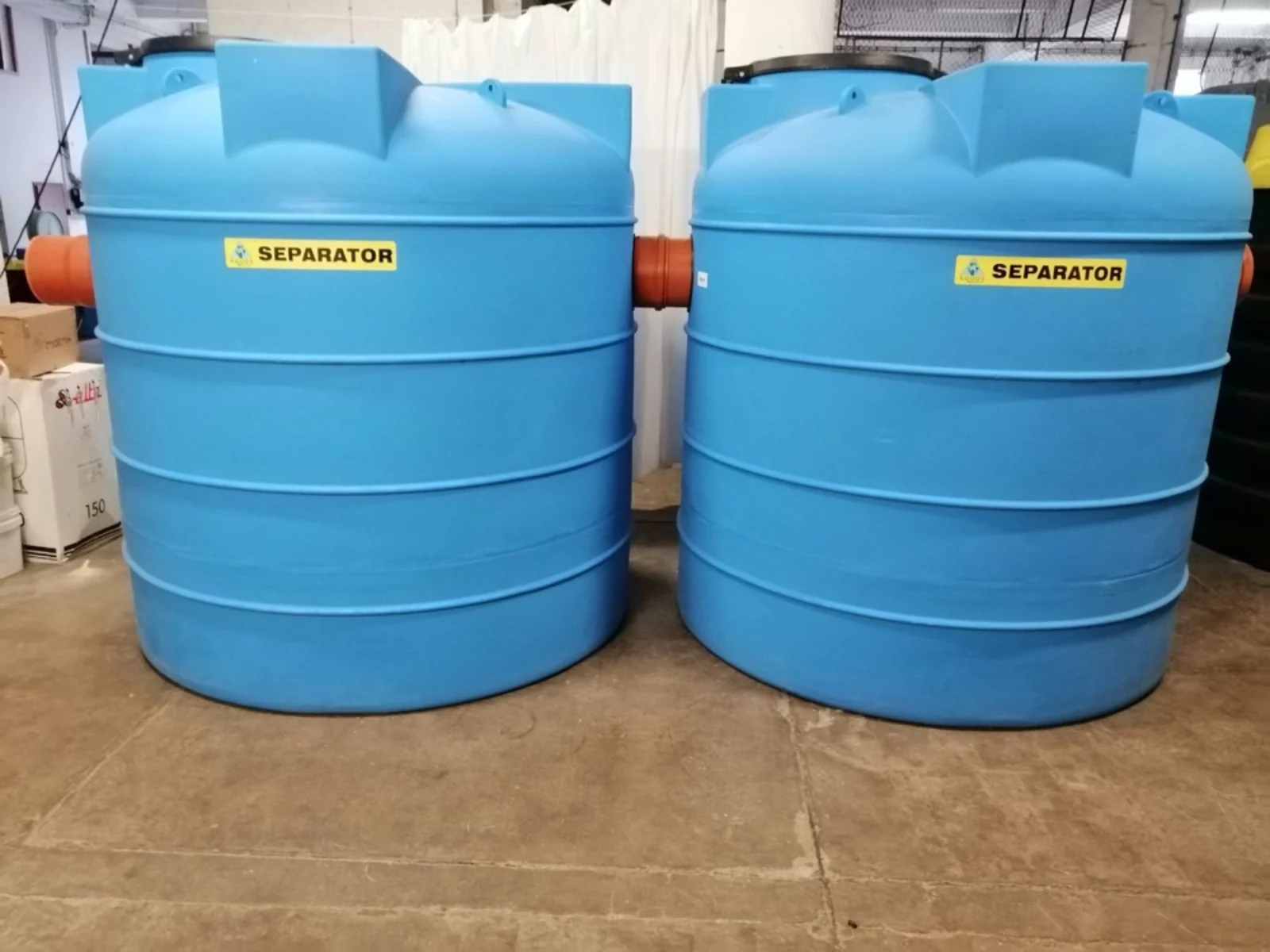

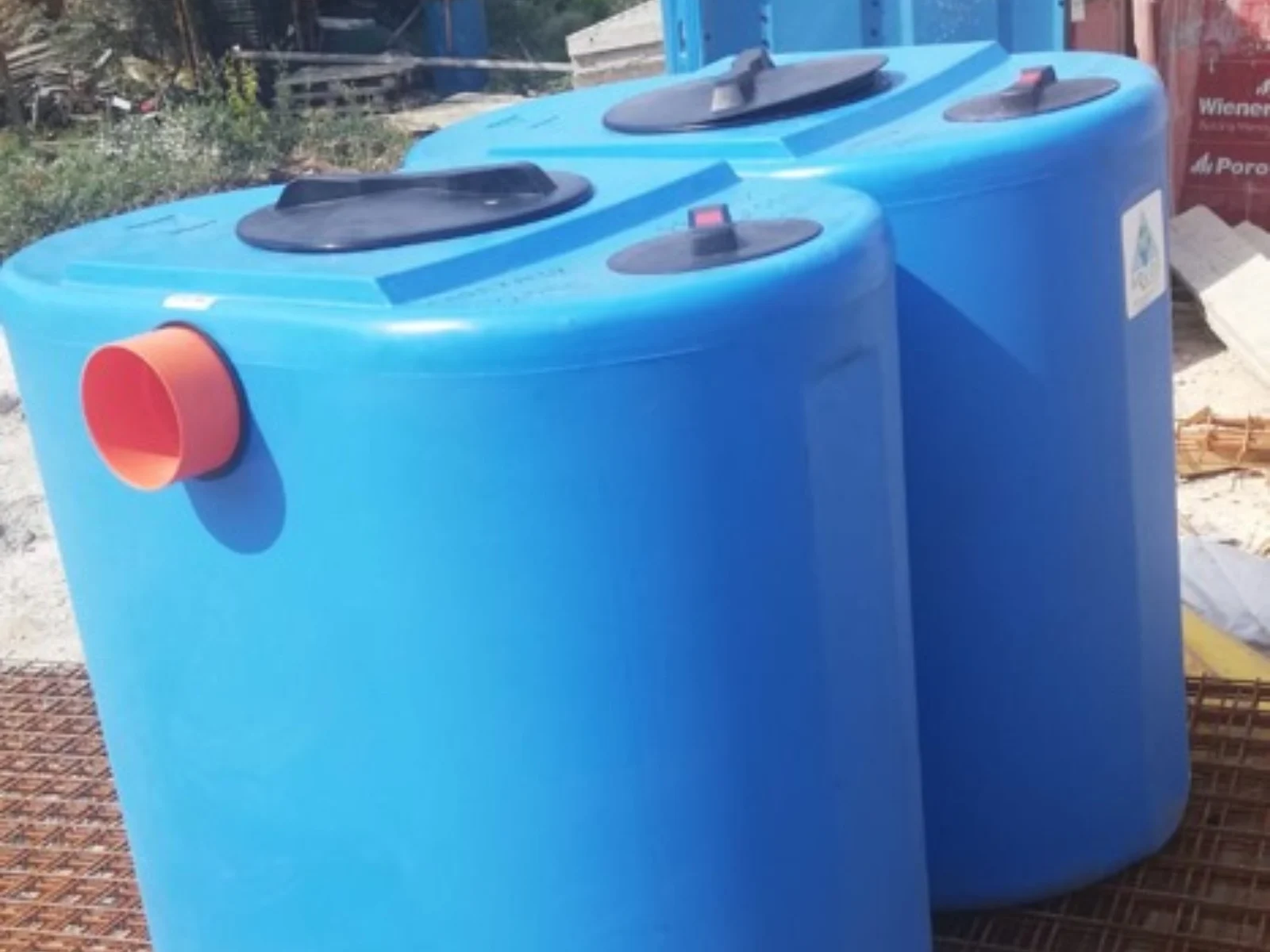

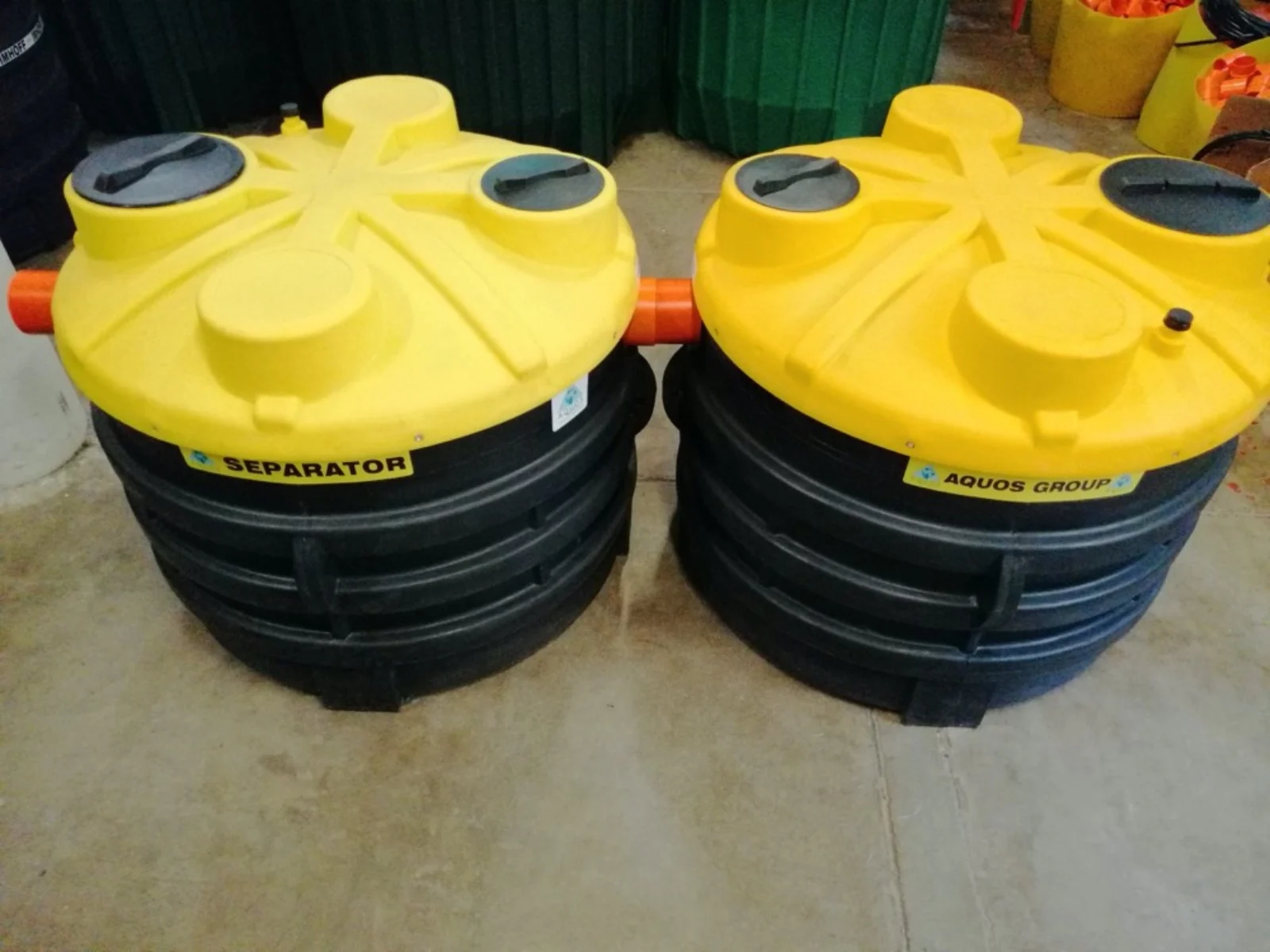

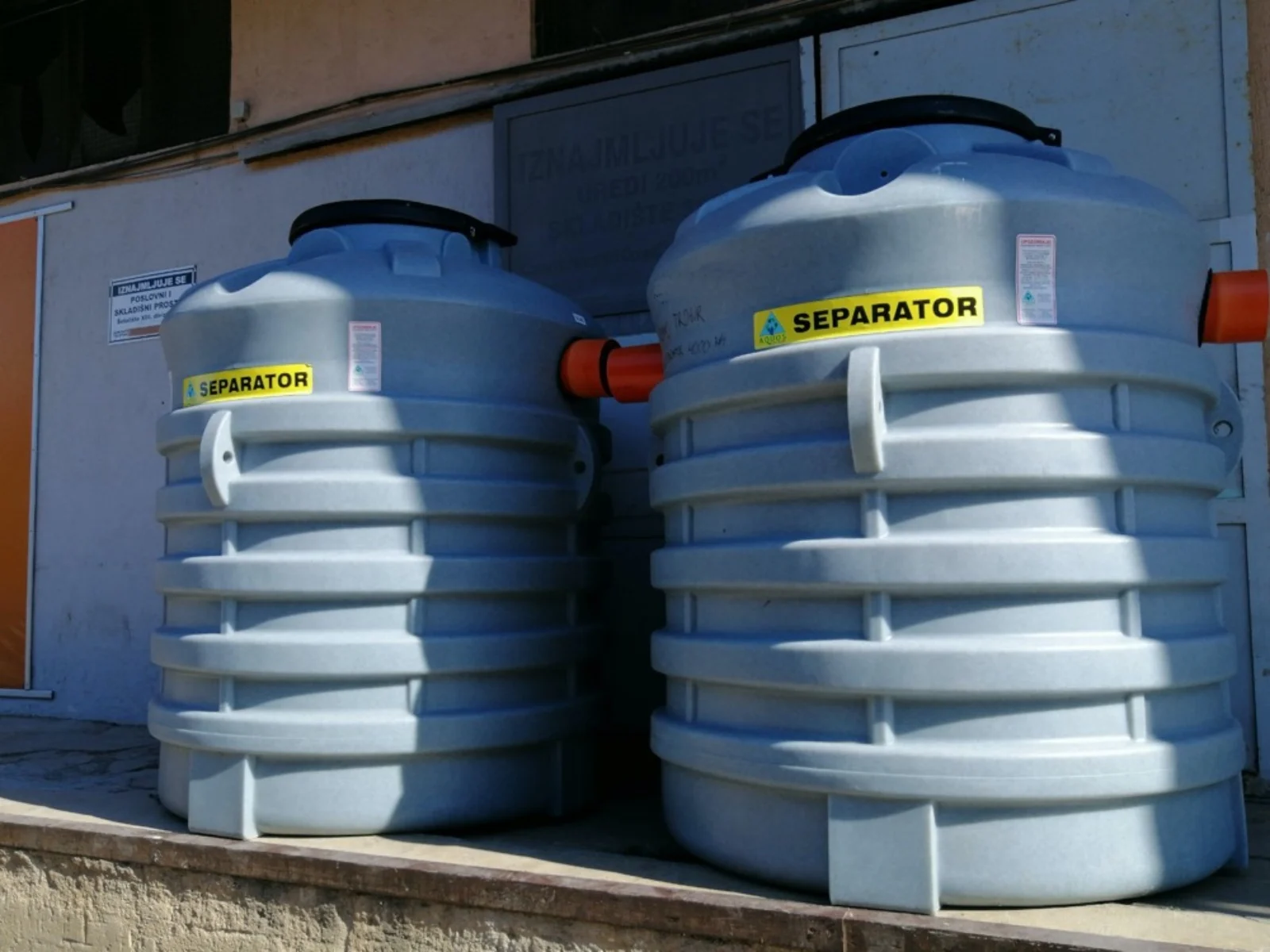

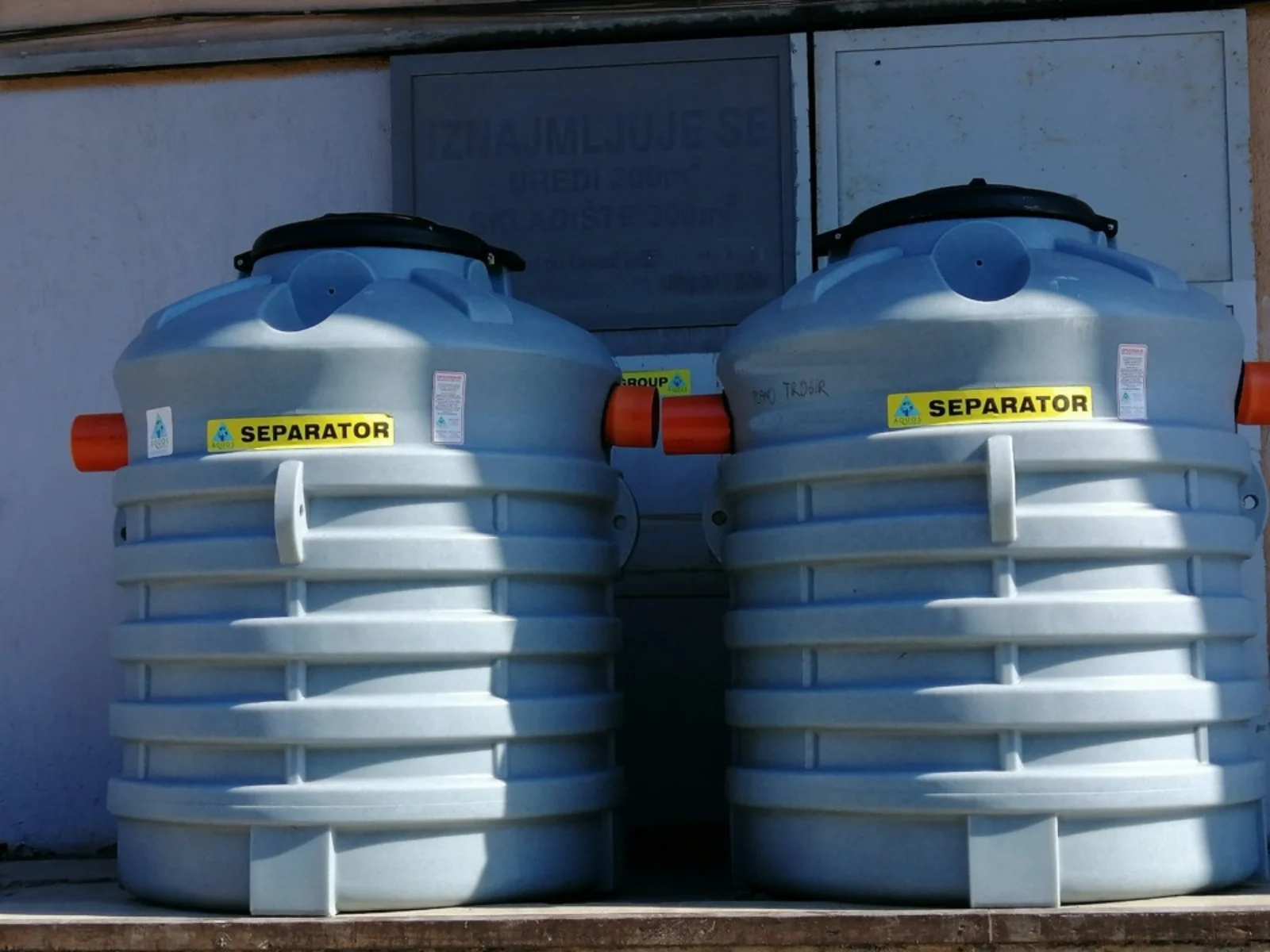

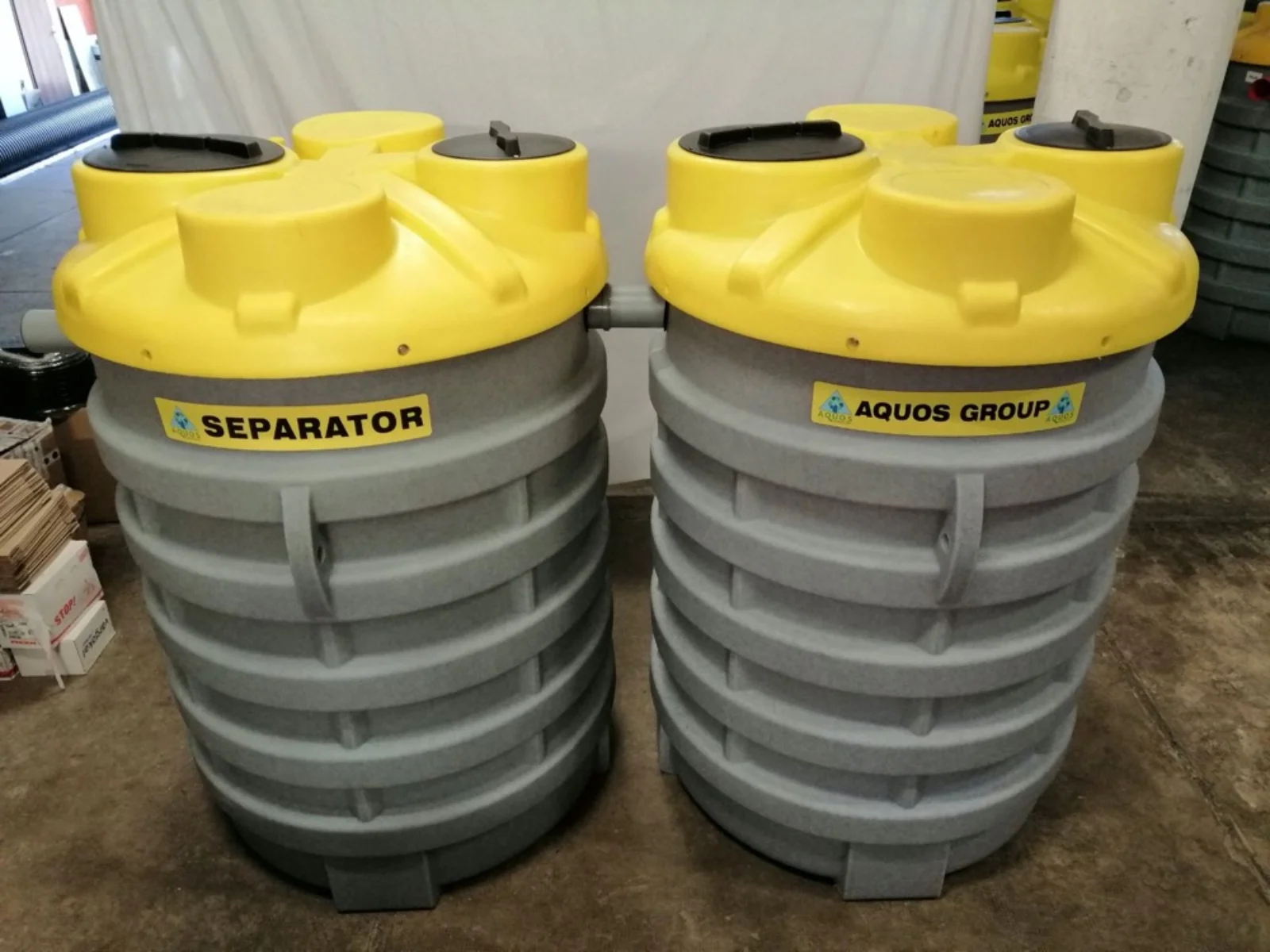

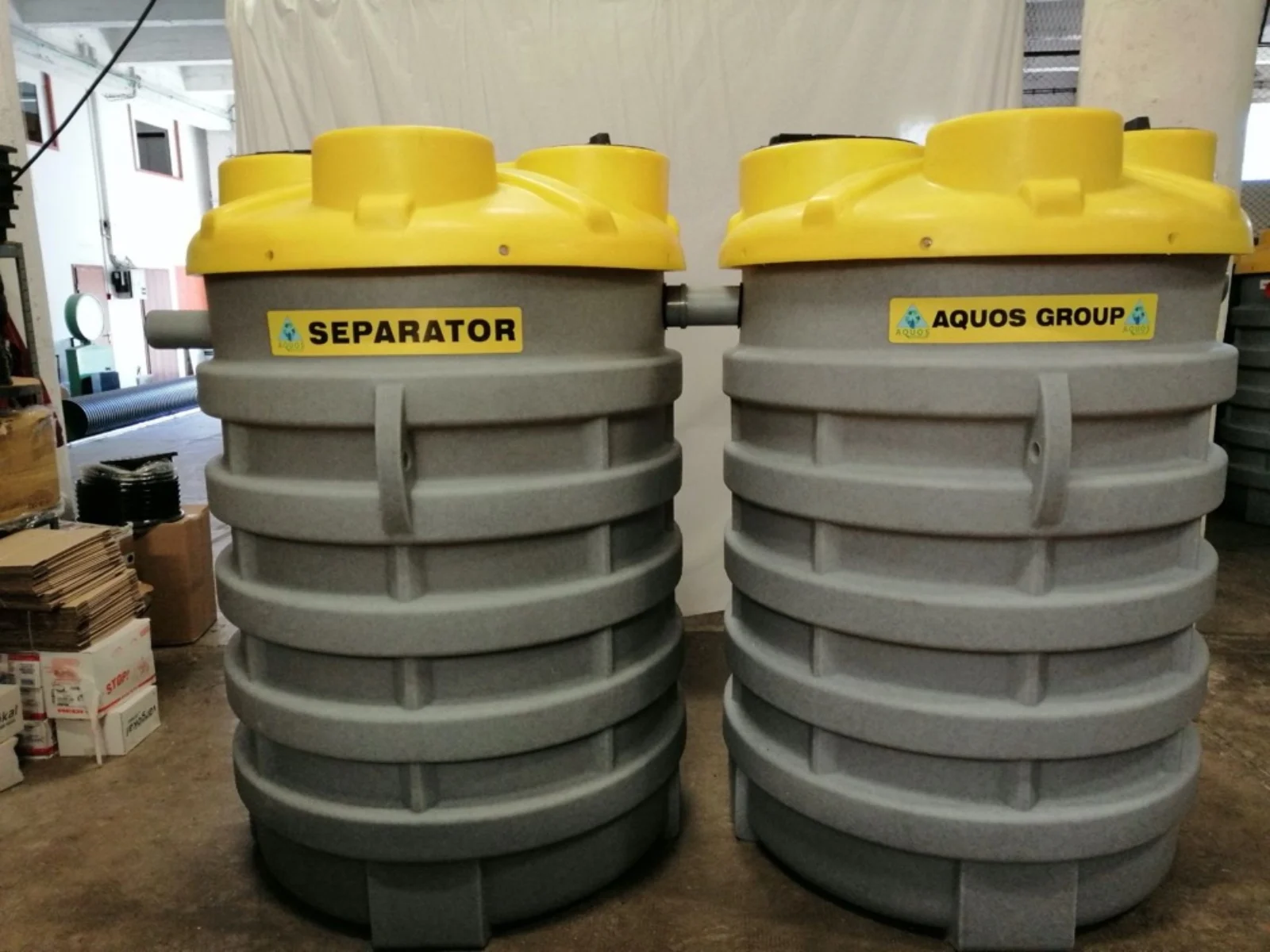

DUAL BLOCK

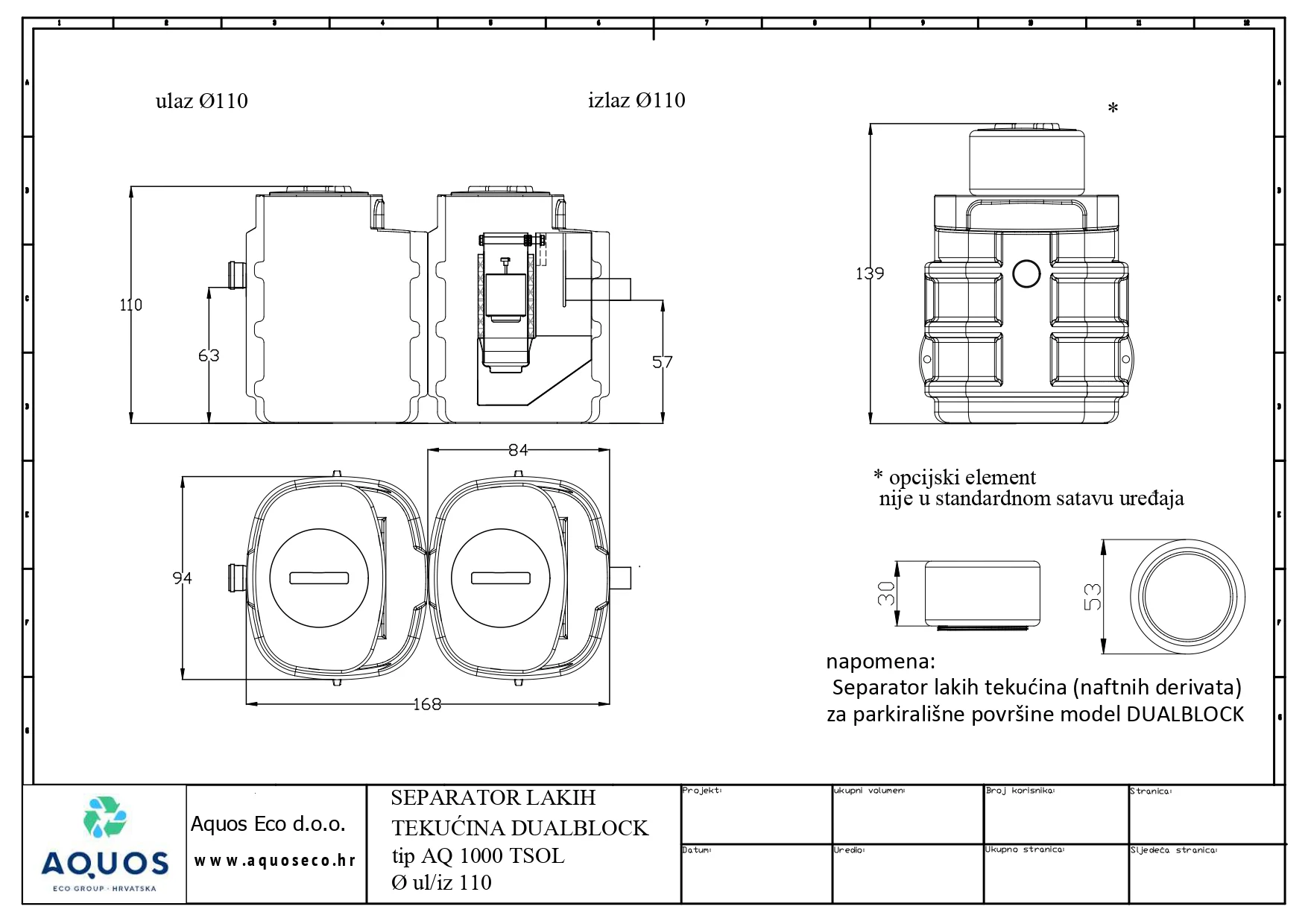

SEPARATOR DUALBLOCK TIP AQ 1000 RB1 – Q: 3 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0722 A1 KZT
Model 1000 RB1 KZT
nominalni protok Q [l/s] 3
Kapacitet lit 1000
Posude 2xRB1 500
Masa kg 54
Visina cm 95
Dužina cm 156
Širina cm 100
DN cijevi mm 110
Visina ul. cijevi cm 73
Visina izl. cijevi cm 68
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 300
Vol. separatora [lit 700
Min.kol. odv. ulja [lit] 30
Produžetci /
Poklopci 1×355+1×455
–
–
–
–

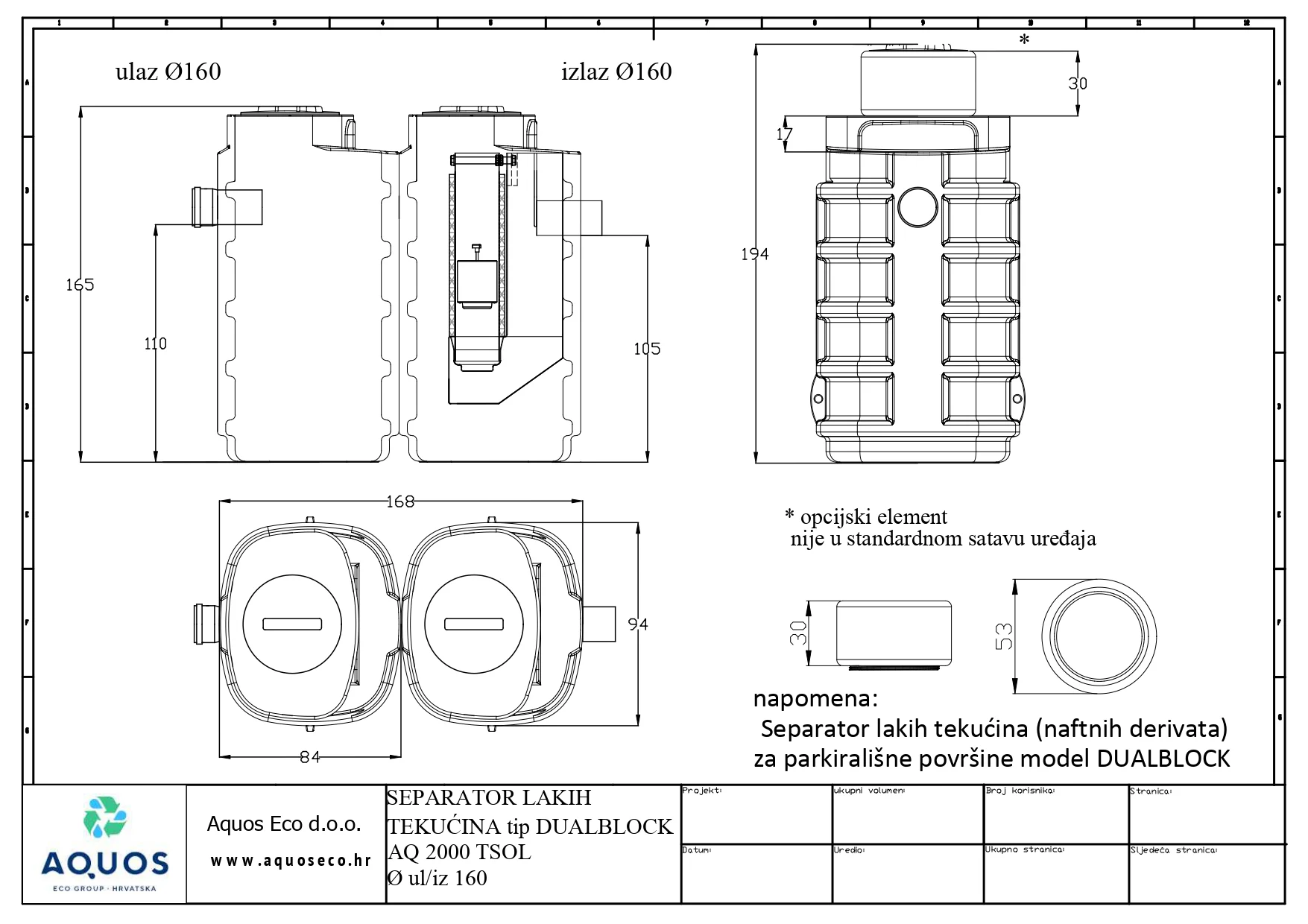

SEPARATOR DUALBLOCK TIP AQ 2000 RB2 – Q: 10 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 A2 KZT
Model 2000 RB2 KZT
nominalni protok Q [l/s] 10
Kapacitet lit 2000
Posude 2x RB2 1000
Masa kg 95
Visina cm 123
Dužina cm 156
Širina cm 128
DN cijevi mm 160
Visina ul. cijevi cm 100
Visina izl. cijevi cm 95
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 1000
Min.kol. odv. ulja [lit] 100
Produžetci /
Poklopci 2X455
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 3000 NSE – Q: 15 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NSE KZT
Model 3000 NSE KZT
nominalni protok Q [l/s] 15
Kapacitet lit 3000
Posude 2x NSE 1500
Masa kg 140
Visina cm 171
Dužina cm 241
Širina cm 115
DN cijevi mm 200
Visina ul. cijevi cm 133
Visina izl. cijevi cm 127
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1500
Vol. separatora [lit 1500
Min.kol. odv. ulja [lit] 150
Produžetci 2XPP45
Poklopci 2X455
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 4200 NSE – Q: 20 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NSE KZT
Model 4200 NSE KZT
nominalni protok Q [l/s] 20
Kapacitet lit 4200
Posude 2x NSE 2100
Masa kg 178
Visina cm 201
Dužina cm 285
Širina cm 135
DN cijevi mm 200
Visina ul. cijevi cm 151
Visina izl. cijevi cm 147
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 2200
Min.kol. odv. ulja [lit] 200
Produžetci 2XPP45
Poklopci 2X455
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 5200 NSE – Q: 30 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0727 NSE KZT
Model 5200 NSE KZT
nominalni protok Q [l/s] 30
Kapacitet lit 5200
Posude 2x NSE 2600
Masa kg 198
Visina cm 149
Dužina cm 362
Širina cm 171
DN cijevi mm 250
Visina ul. cijevi cm 95
Visina izl. cijevi cm 89
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 2200
Min.kol. odv. ulja [lit] 300
Produžetci 2XPP45
Poklopci 2X455
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 6000 NPI – Q: 40 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NPI KZT
Model 6000 NPI KZT
nominalni protok Q [l/s] 40
Kapacitet lit 6000
Posude 2x NPI 3000
Masa kg 215
Visina cm 170
Dužina cm 362
Širina cm 171
DN cijevi mm 315
Visina ul. cijevi cm 100
Visina izl. cijevi cm 90
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 4000
Vol. separatora [lit 2000
Min.kol. odv. ulja [lit] 400
Produžetci 2XPP77
Poklopci 2XPP77
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 8000 NPI – Q: 50 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0729 NPI KZT
Model 8000 NPI KZT
nominalni protok Q [l/s] 50
Kapacitet lit 8000
Posude 2x NPI 4000
Masa kg 285
Visina cm 220
Dužina cm 362
Širina cm 171
DN cijevi mm 315
Visina ul. cijevi cm 150
Visina izl. cijevi cm 140
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 5000
Vol. separatora [lit 3000
Min.kol. odv. ulja [lit] 500
Produžetci 2XPP77
Poklopci 2XPP77
–
–
–
–

SEPARATOR DUALBLOCK TIP AQ 10000 NPI – Q: 60 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NPI KZT
Model 10000 NPI KZT
nominalni protok Q [l/s] 60
Kapacitet lit 10000
Posude 2x NPI 5000
Masa kg 385
Visina cm 247
Dužina cm 410
Širina cm 195
DN cijevi mm 315
Visina ul. cijevi cm 170
Visina izl. cijevi cm 160
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 6000
Vol. separatora [lit 4000
Min.kol. odv. ulja [lit] 600
Produžetci 2XPP77
Poklopci 2XPP77
–
–
–
–

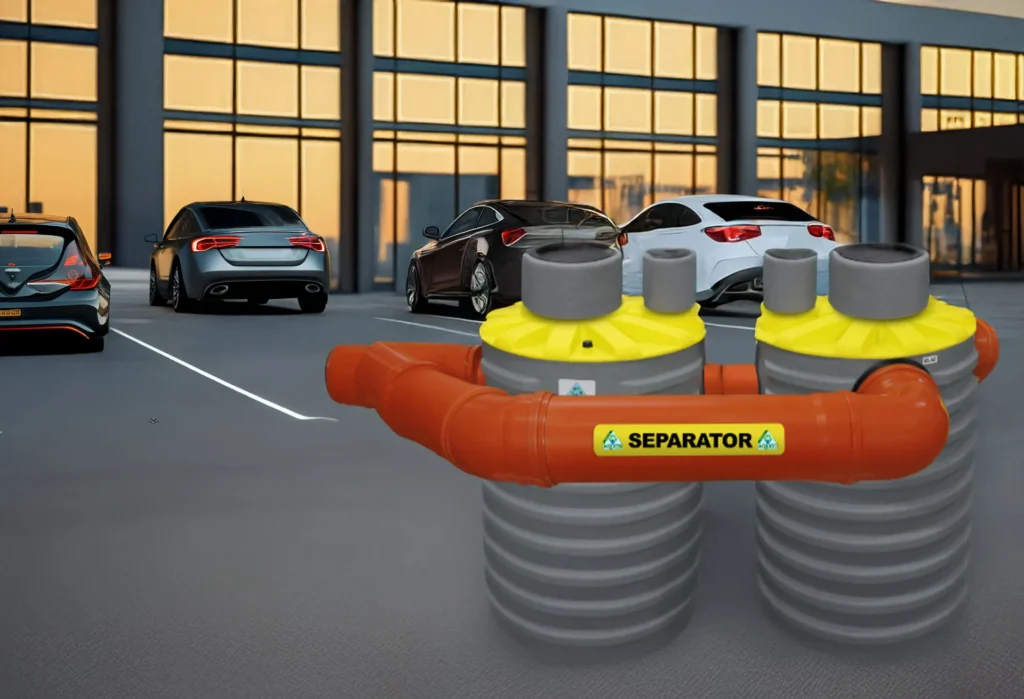

Trebate separatore lakih tekućina sa BYPASS-om?

Produžeci

PRODUŽETAK PP 30
Šifra 0030
Model PP 30
Visina cm 30
Dužina cm 30
Širina cm 30
Poklopac Ø mm 255

PRODUŽETAK PP 35
Šifra 0035
Model PP 35
Visina cm 30
Dužina cm 42
Širina cm 42
Poklopac Ø mm 355

PRODUŽETAK PP 45
Šifra 0045
Model PP 45
Visina cm 30
Dužina cm 53
Širina cm 53
Poklopac Ø mm 455

PRODUŽETAK P 77
Šifra 0077
Model PP 77
Visina cm 43
Dužina cm 81
Širina cm 81
Poklopac Ø mm PP 77

Certifikati

  • Atest HR / EN 858

  • Izjava o svojstvima (DoP)

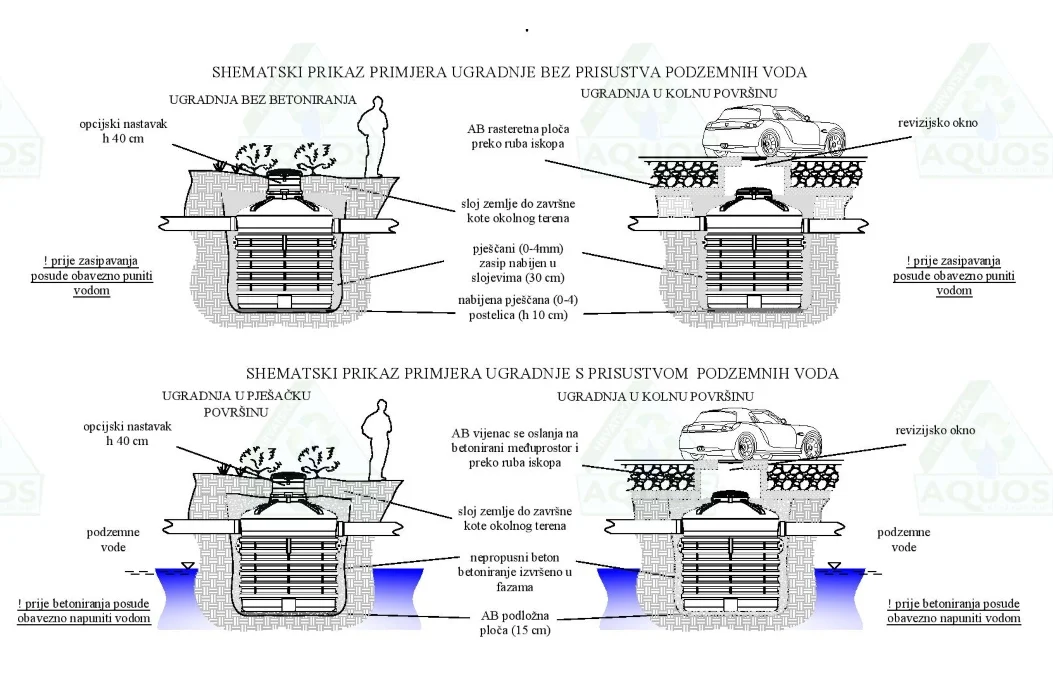

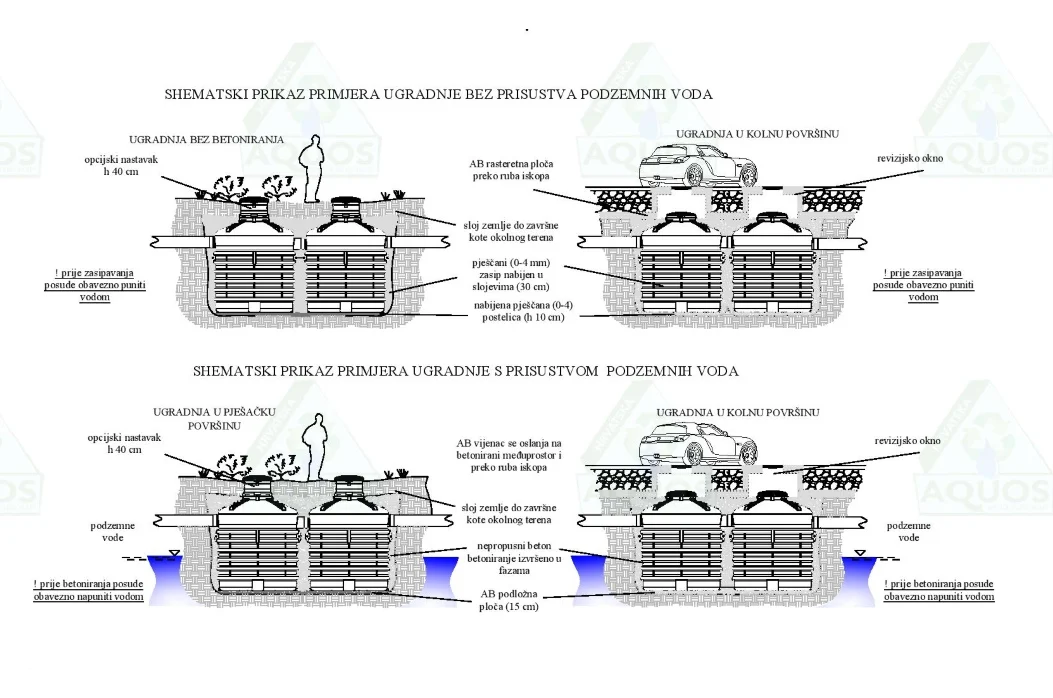

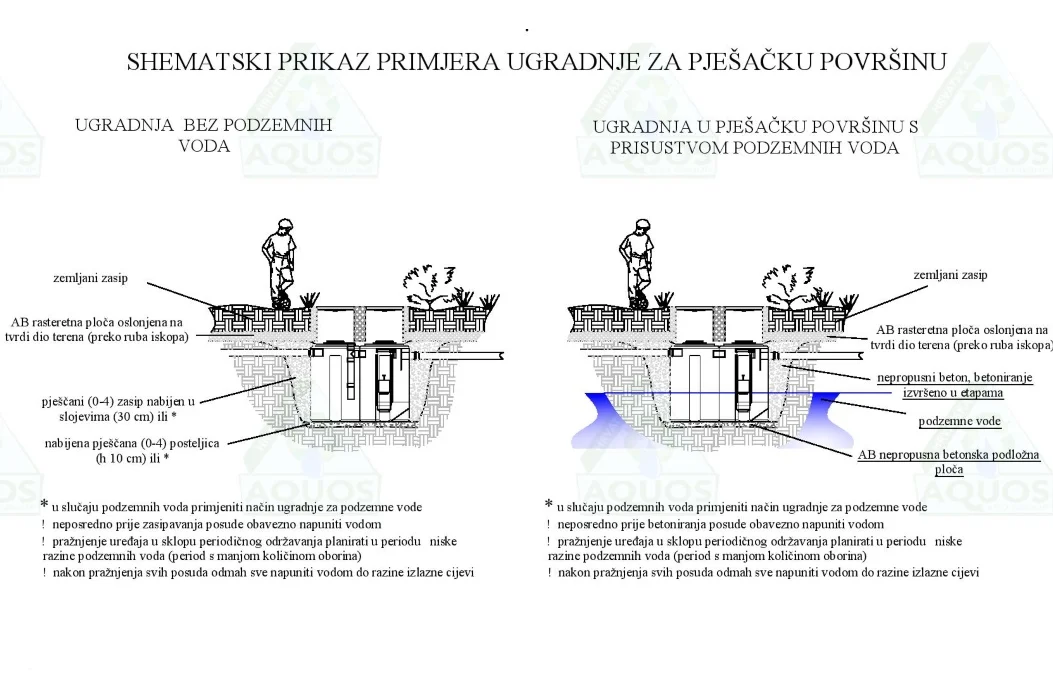

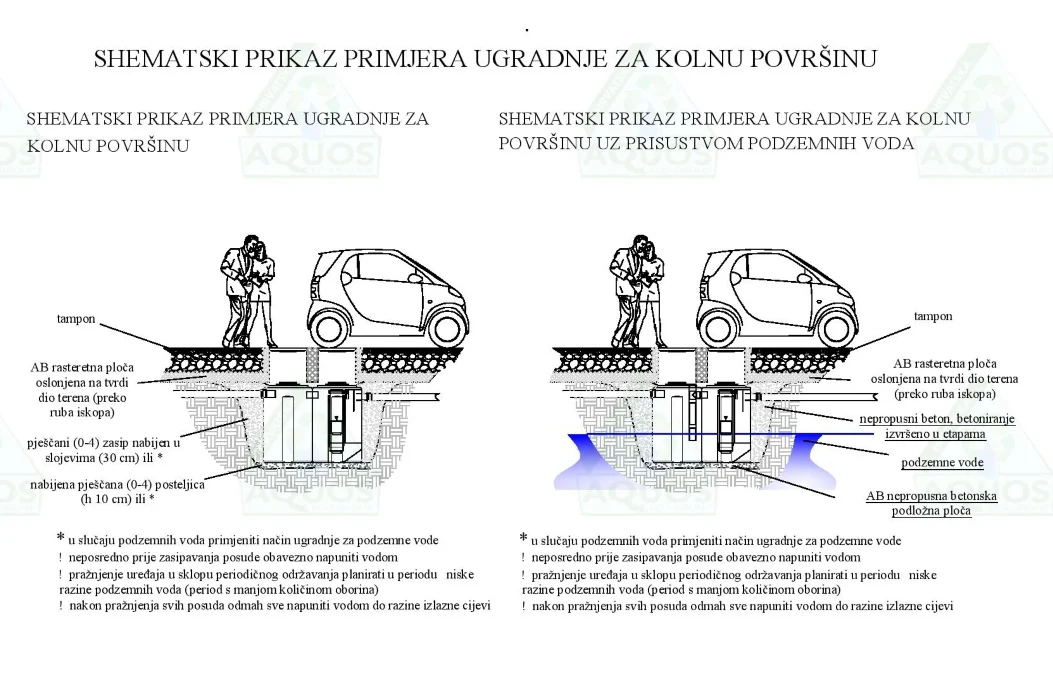

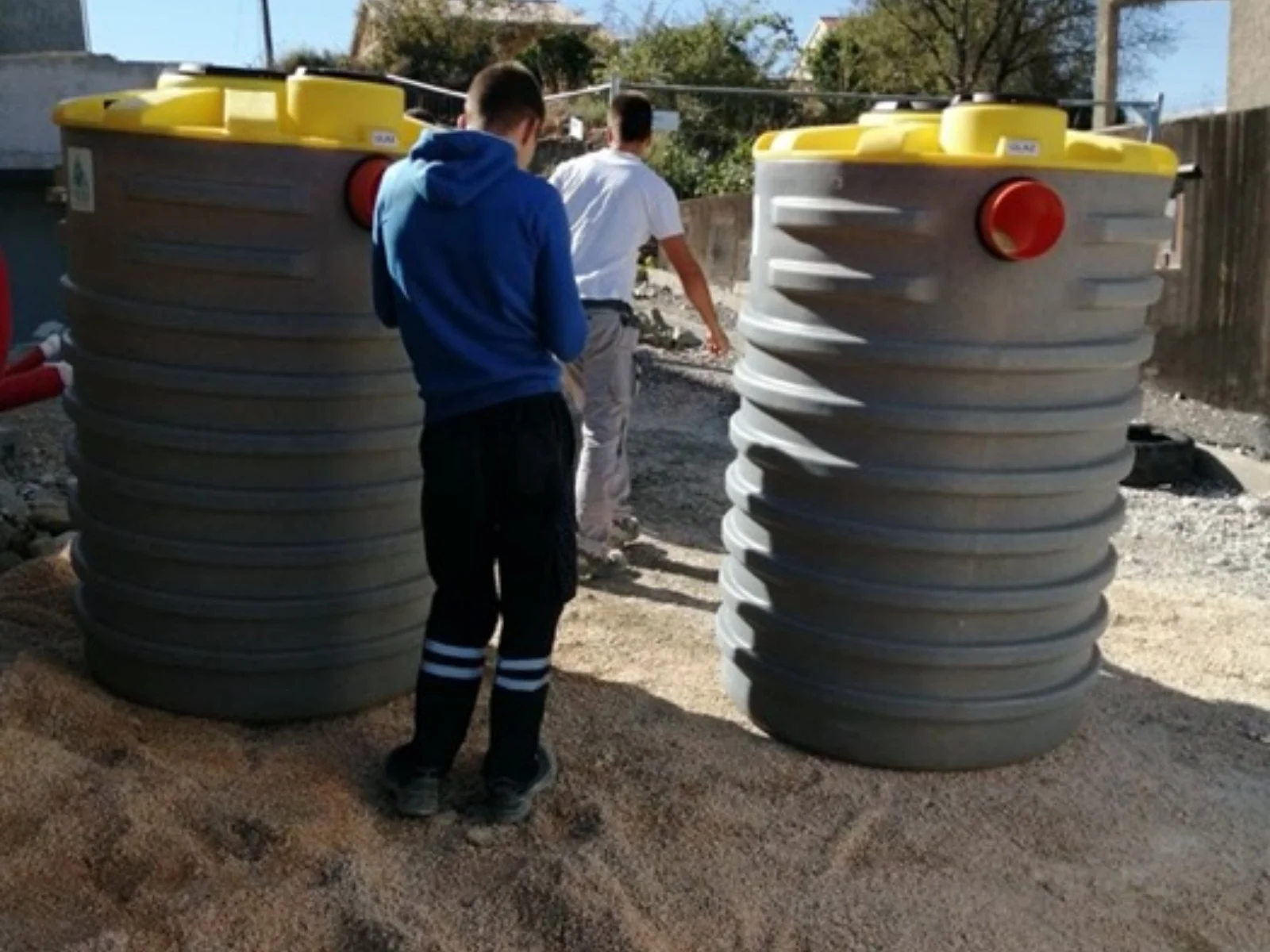

Primjeri ugradnje

Tehnološki opis sustava

Separator lakih tekućina radi na principu gravitacijskog odvajanja i koalescencije, pri čemu se lakše frakcije (ulja i naftni derivati) izdvajaju na površinu vode.

Tehnološke faze obrade:

  • usporavanje protoka i primarno odvajanje krutih tvari
  • gravitacijsko izdvajanje lakih tekućina
  • dodatno odvajanje u koalescentnom filtru
  • automatsko zatvaranje ispusta u slučaju prekoračenja dopuštene količine izdvojenih lakih tekućina
  • ispust pročišćene vode

Sustav je projektiran za obradu oborinskih i tehnoloških otpadnih voda onečišćenih naftnim derivatima, sukladno zahtjevima normi HRN EN 858-1 i HRN EN 858-2.

Konstrukcija i materijali

Karakteristike izvedbe:

  • monolitna jednodijelna konstrukcija spremnika
  • bez varova i konstruktivnih spojeva
  • trajna vodonepropusnost
  • visoka mehanička otpornost
  • dugoročna stabilnost u podzemnoj ugradnji

Norme i certifikati

  • HRN EN 858-1 – Sustavi za odvajanje lakih tekućina – projektiranje, izvedba i ispitivanje

  • HRN EN 858-2 – Sustavi za odvajanje lakih tekućina – ugradnja, pogon i održavanje

  • Hrvatski certifikat o sukladnosti (ATEST)

Sljedivost

Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.

Jamstvo

  • 30 godina garancije na LLDPE spremnike

Pravna napomena

© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

Fotogalerija

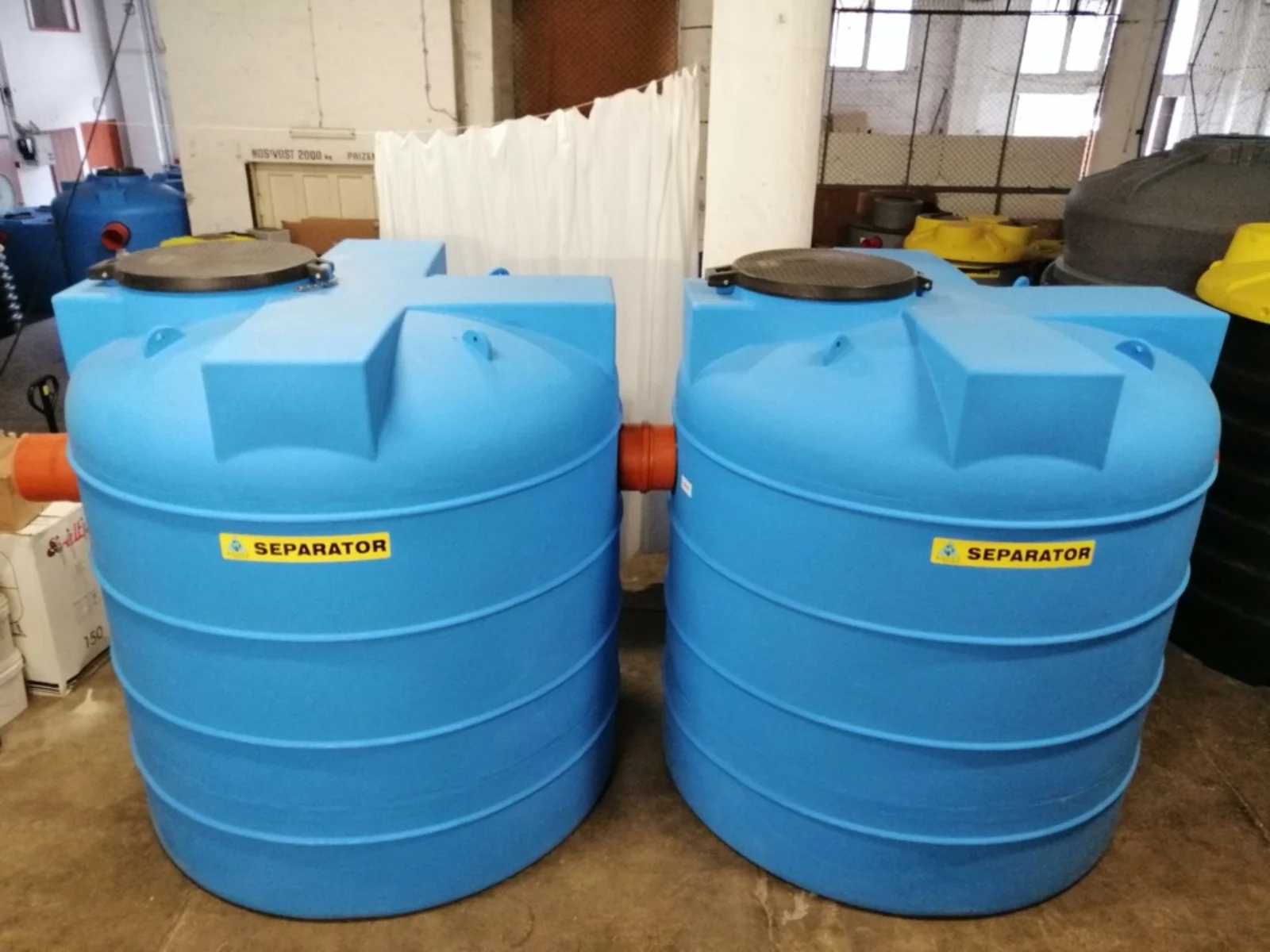

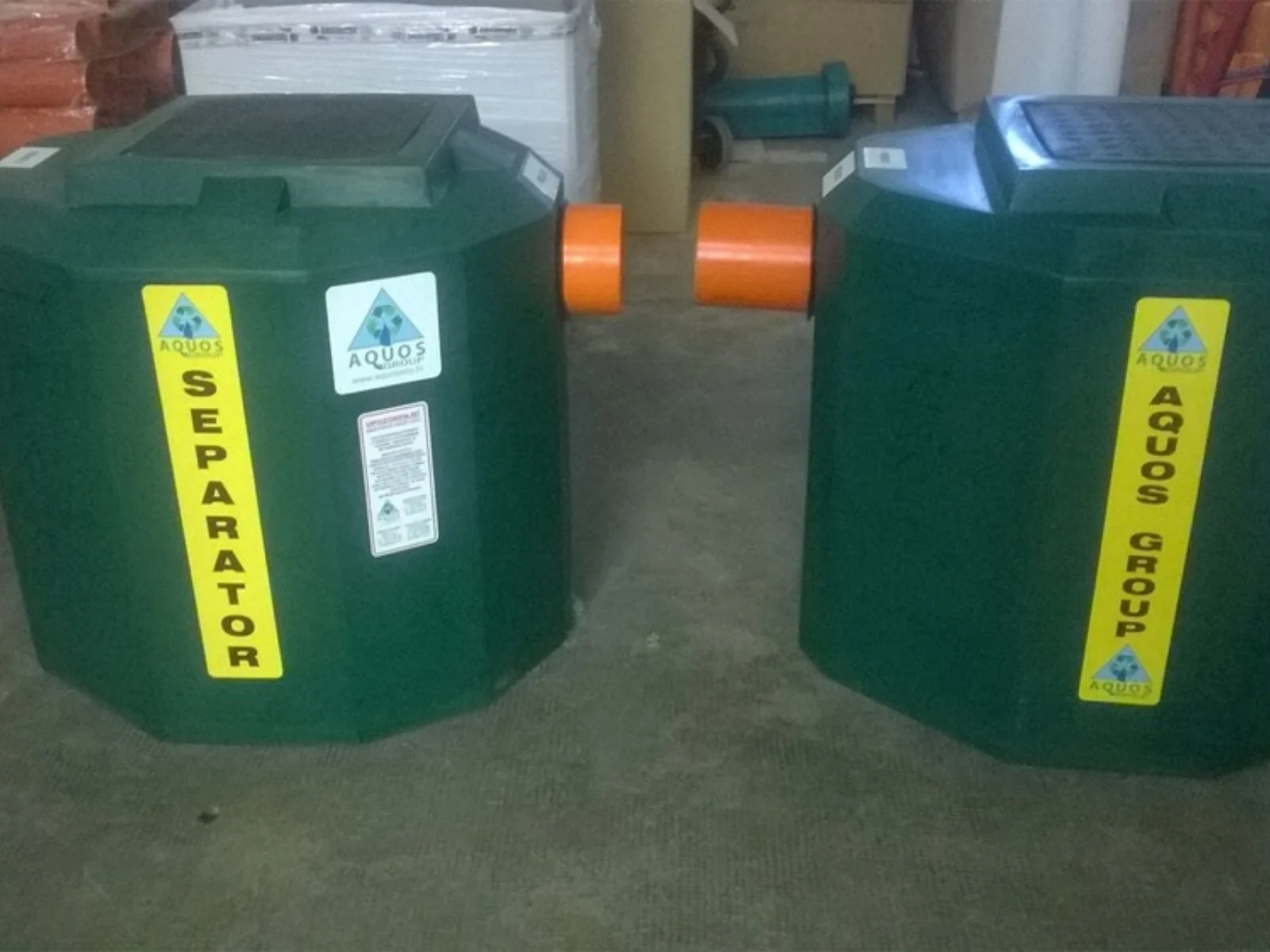

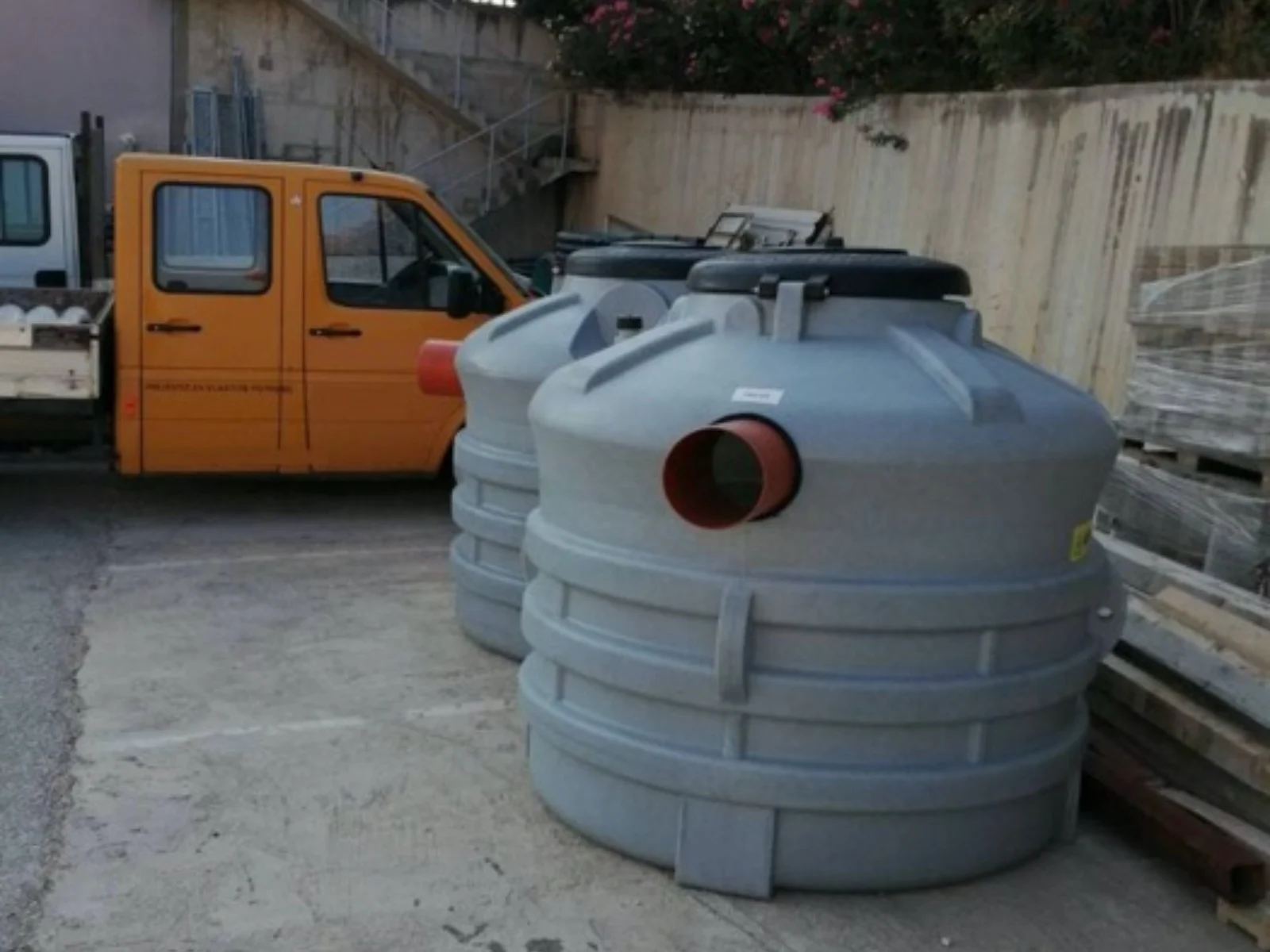

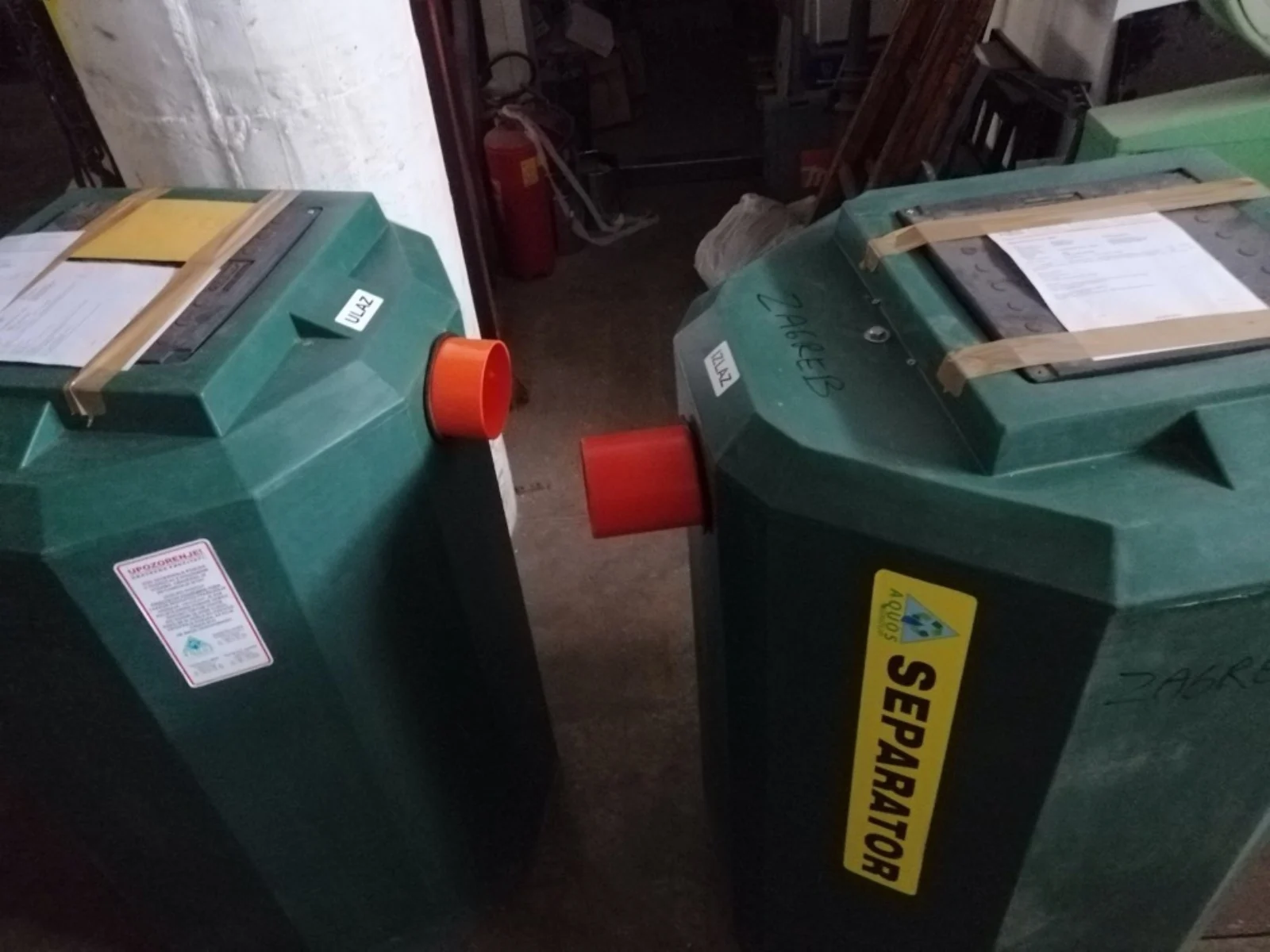

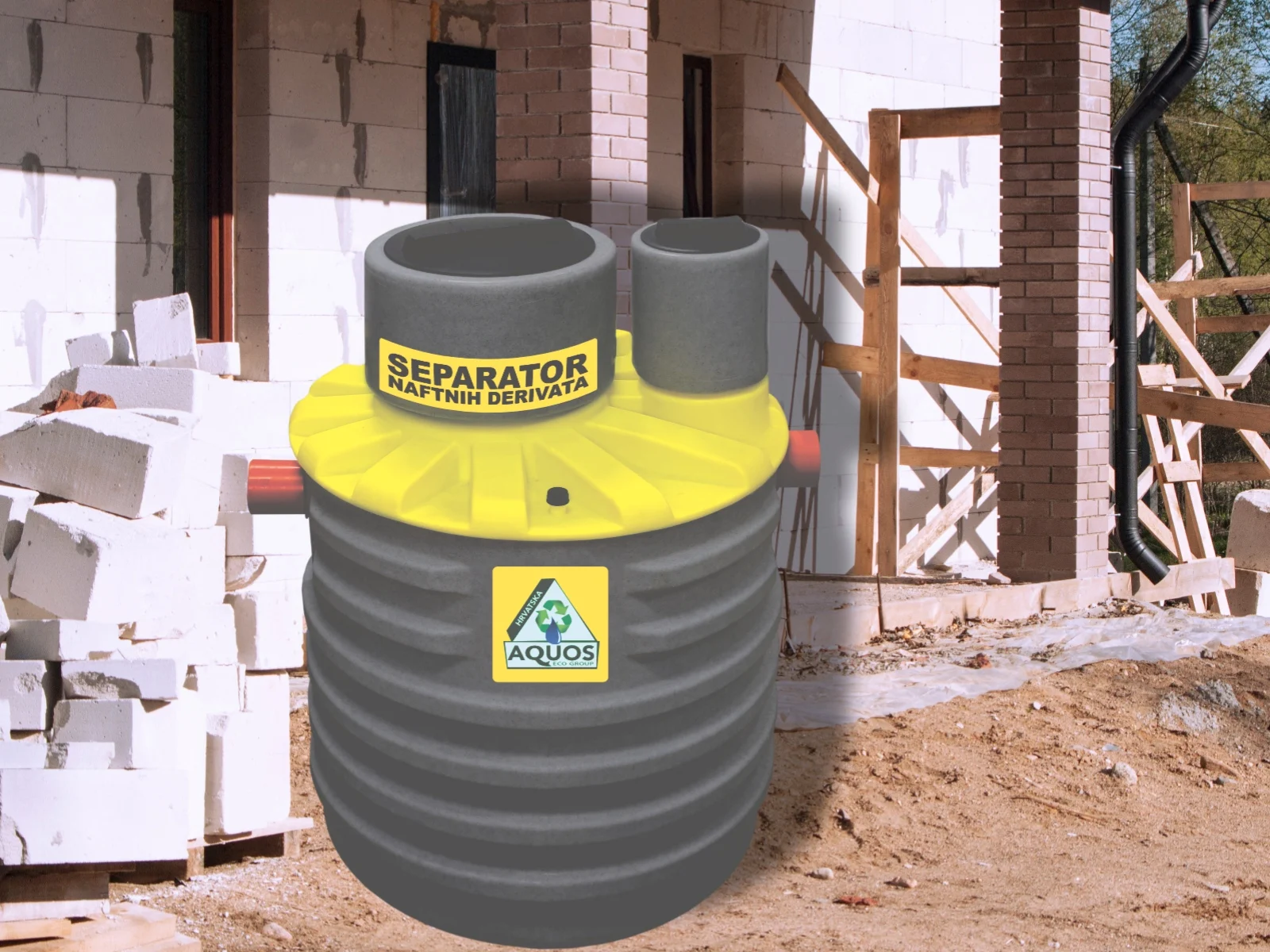

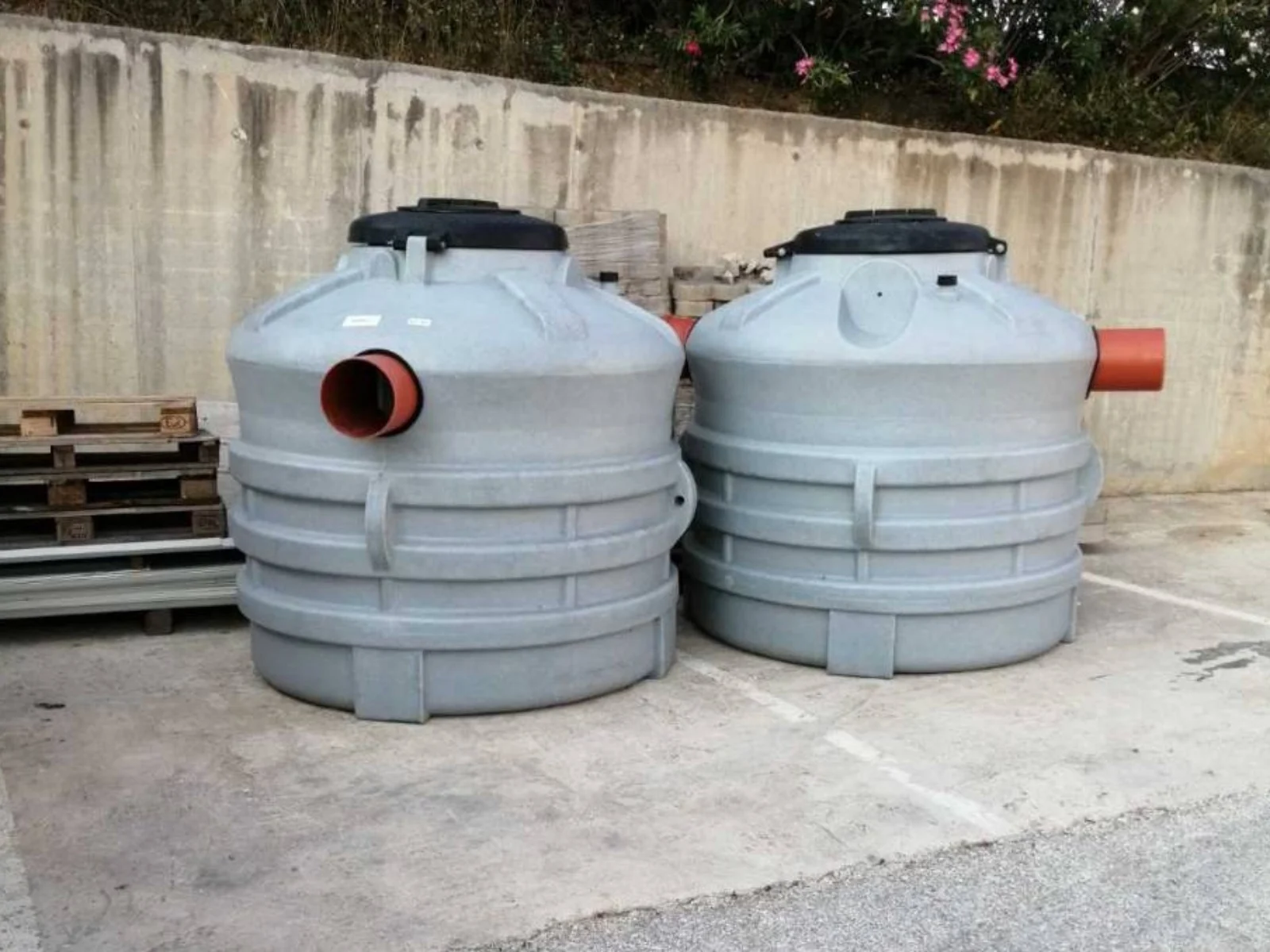

separator lakih tekućina i masti naftnih derivata
Aquos eco separator lakih tekučina
Aquos eco separator lakih tekučina
Aquos eco separator lakih tekućina
Aquos eco separator lakih tekućina
Aquos eco separator lakih tekučina
Aquos eco separator lakih tekućina
Aquos eco separator lakih tekućina
Aquos eco separator lakih tekućina
Aquos eco separator lakih tekučina
Aquos eco separator lakih tekučina
Aquos separatori naftnih derivata
Aquos separatori naftnih derivata
Aquos separatori naftnih derivata
Aquos separatori naftnih derivata
Sabirna septička jama – vodonepropusnaSabirna septička jama – vodonepropusna
AQUOS BYPASS separatori lakih tekućina naftnih derivataAQUOS BYPASS separatori lakih tekućina naftnih derivata

Projektantska podrška i savjetovanje

Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.

Troškovnička stavka – spremno za vaše projekte

Kopirano!
"Dobava, transport i ugradnja separatora lakih tekućina i ulja naftnih derivata AQUOS ________ ili jednakovrijednog proizvoda, nazivnog protoka NS ____ l/s, izvedbe prema tehničkoj dokumentaciji proizvođača, standardno u klasi I (< 5 mg/l rezidualnog ulja). Separator mora biti izrađen od monolitnog spremnika od linearnog polietilena (LLDPE), proizvedenog tehnologijom rotacijskog lijevanja, bez varova i konstruktivnih spojeva."
