AQUOS BYPASS separatori lakih tekućina naftnih derivata

O proizvodu

A

QUOS BYPASS separatori lakih tekućina namijenjeni su obradi oborinskih voda onečišćenih naftnim derivatima i mineralnim uljima s velikih slivnih površina, gdje se tijekom oborinskih događaja javljaju znatno veći vršni protoci.

Serija obuhvaća modele nazivnog protoka od 3 do 50 l/s, standardno u izvedbi klase I (< 5 mg/l rezidualnog ulja). Sustavi su dostupni u BYPASS izvedbama x5 i x10, s unutarnjim ili vanjskim BYPASS sustavom. Dostupne su izvedbe MONOBLOCK (jedna posuda) i DUALBLOCK (dvije posude za plitku ugradnju). Sustavi su projektirani i ispitani u skladu s normama HRN EN 858-1 i HRN EN 858-2 te posjeduju hrvatski ATEST. Ugradnja je moguća i u nekolnim površinama bez betoniranja, uz moguću regulaciju visine poklopca.
Po potrebi su dostupna i posebna rješenja prema posebnim tehničkim zahtjevima projekta.

Osnovne karakteristike sustava

  • Monolitna izvedba spremnika od linearnog polietilena (LLDPE) proizvedena tehnologijom rotacijskog lijevanja bez spojeva i varova, otporna na koroziju i agresivne uvjete okoliša

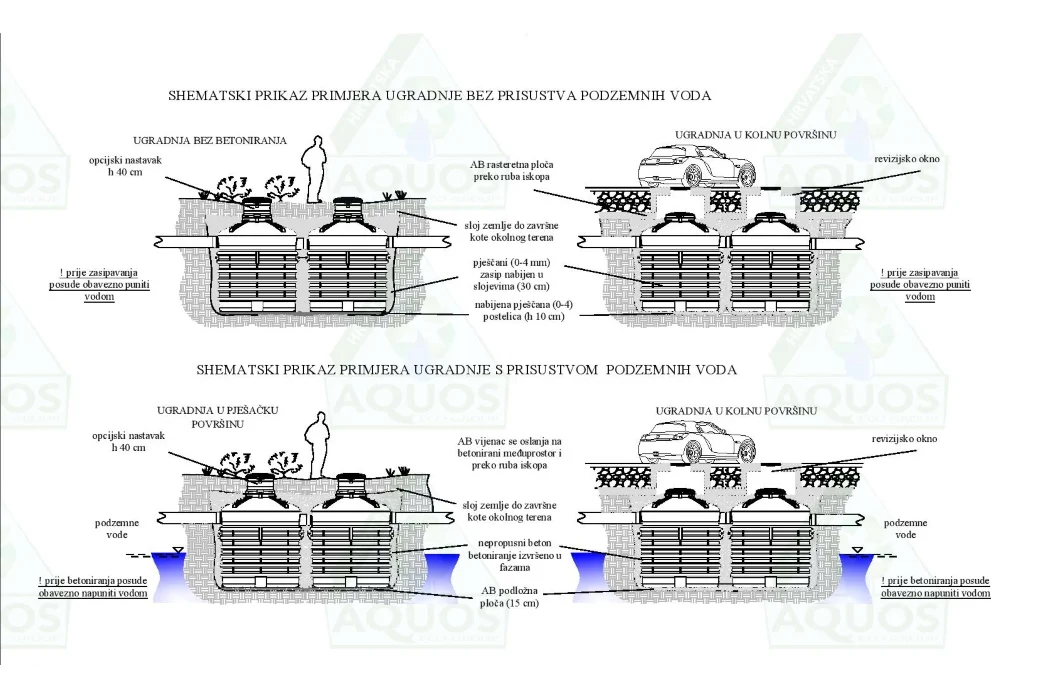

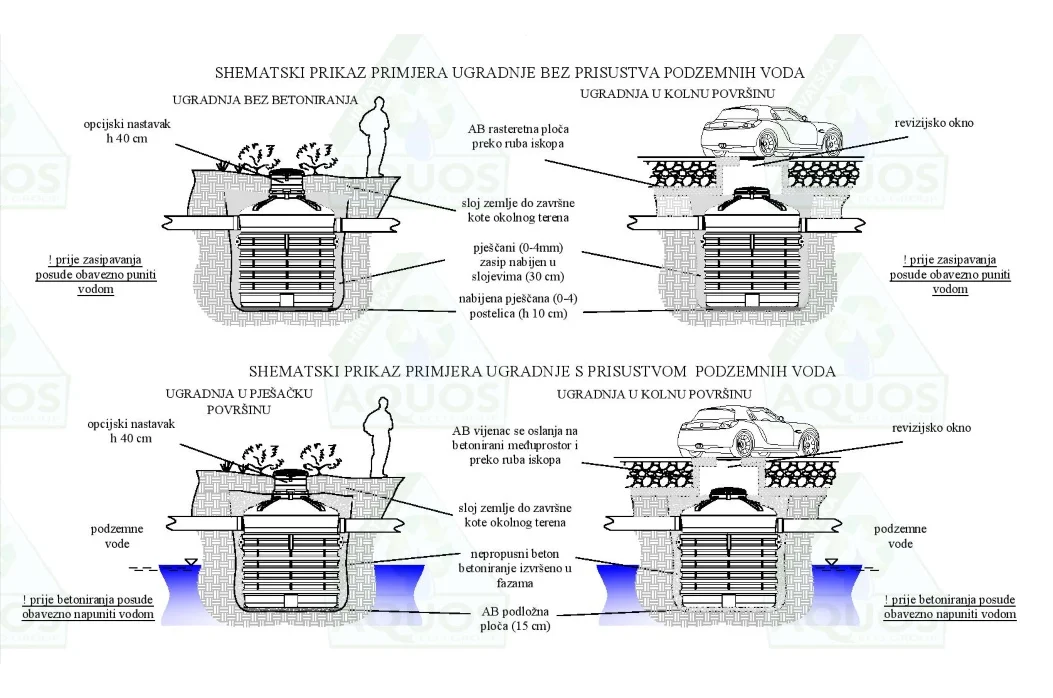

  • Dostupne izvedbe MONOBLOCK (jedna posuda) i DUALBLOCK (dvije posude za plitku ugradnju)
  • Integrirani koalescentni filtar i automatski zatvarač
  • Dostupni modeli s unutarnjim (INTERNAL BYPASS) i vanjskim (EXTERNAL BYPASS)BYPASS sustavom, u izvedbama x5 i x10

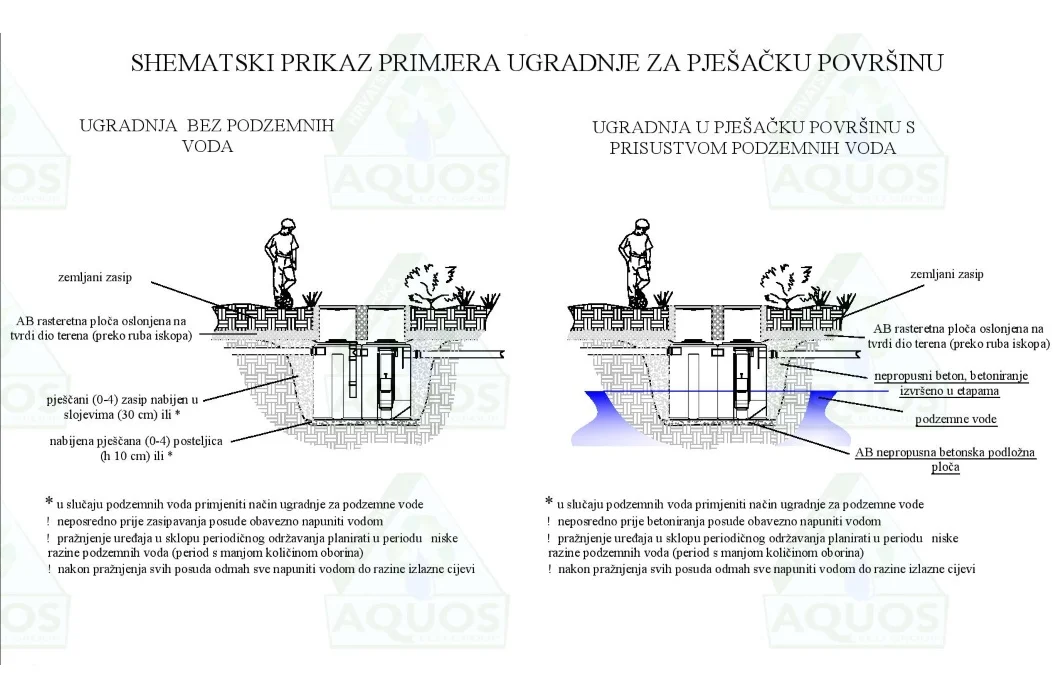

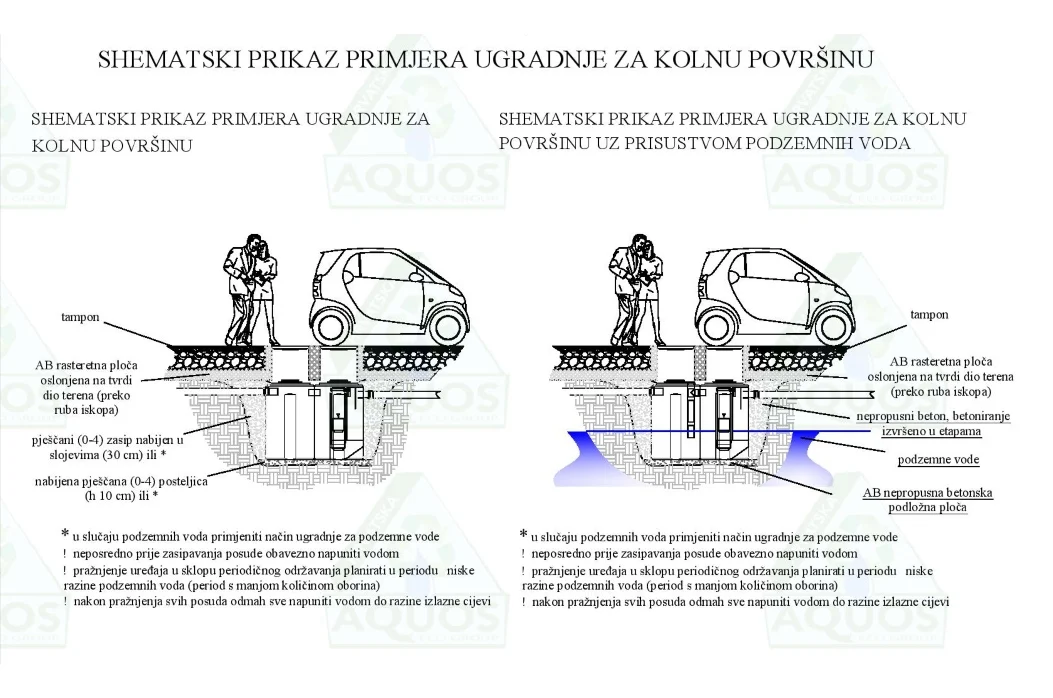

  • Konstrukcija prilagođena ugradnji bez potrebe za betoniranjem u nekolnim (zelenim) površinama
  • Mogućnost ugradnje produžetaka okana i regulacije visine poklopca prema dubini ugradnje
  • Projektirano i ispitano sukladno normama HRN EN 858-1 i HRN EN 858-2 te posjeduje hrvatski ATEST
  • Jamstvo 30 godina na spremnike
  • Proizvedeno u Hrvatskoj

Tehnički podaci i nacrti modela (PDF i DWG)

Modeli BYPASS x5

MONO BLOCK – UNUTARNJI BYPASS

SEPARATOR MONOBLOCK TIP AQBx5 1000 NSE – Q: 3/15 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0722 NSE KZB
Model 1000 NSE KZB
nominalni protok Q [l/s] 3/15
Kapacitet lit 1000
Posude 1x NSE 1000
Masa kg 74
Visina cm 121
Dužina cm 115
Širina cm 115
DN cijevi mm 160
Visina ul. cijevi cm 68
Visina izl. cijevi cm 63
Norma HRN EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 300
Vol. separatora [lit 700
Min.kol. odv. ulja [lit] 30
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 V
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 1500 NSE – Q: 4/20 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0723 NSE KZB
Model 1500 NSE KZB
nominalni protok Q [l/s] 4/20
Kapacitet lit 1500
Posude 1x NSE 1500
Masa kg 95
Visina cm 172
Dužina cm 115
Širina cm 115
DN cijevi mm 160
Visina ul. cijevi cm 118
Visina izl. cijevi cm 113
Norma HRN EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 400
Vol. separatora [lit 1100
Min.kol. odv. ulja [lit] 40
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 V
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 2100 NSE – Q: 6/30 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 NSE KZB
Model 2100 NSE KZB
nominalni protok Q [l/s] 6/30
Kapacitet lit 2100
Posude 1x NSE 2100
Masa kg 105
Visina cm 201
Dužina cm 135
Širina cm 135
DN cijevi mm 200
Visina ul. cijevi cm 132
Visina izl. cijevi cm 127
Norma HRN EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 600
Vol. separatora [lit 1500
Min.kol. odv. ulja [lit] 60
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 400 V
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 2600 NSE – Q: 8/40 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724/1 NSE KZB
Model NSE 2600
nominalni protok Q [l/s] 8/40
Kapacitet lit 2600
Posude 1x 2600 NSE KZB
Masa kg 115
Visina cm 149
Dužina cm 171
Širina cm 171
DN cijevi mm 250
Visina ul. cijevi cm 87
Visina izl. cijevi cm 83
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 800
Vol. separatora [lit 1800
Min.kol. odv. ulja [lit] 80
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 3200 NSE – Q: 10/50 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NSE KZB
Model 3200 NSE KZB
nominalni protok Q [l/s] 10/50
Kapacitet lit 3200
Posude 1x NSE 3200
Masa kg 128
Visina cm 176
Dužina cm 171
Širina cm 171
DN cijevi mm 315
Visina ul. cijevi cm 106
Visina izl. cijevi cm 101
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 2200
Min.kol. odv. ulja [lit] 100
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 3800 NSE – Q: 15/75 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NPI KZB
Model 3800 NSE KZB
nominalni protok Q [l/s] 15/75
Kapacitet lit 3800
Posude 1x NSE 3800
Masa kg 158
Visina cm 200
Dužina cm 171
Širina cm 171
DN cijevi mm 400
Visina ul. cijevi cm 128
Visina izl. cijevi cm 123
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1500
Vol. separatora [lit 2300
Min.kol. odv. ulja [lit] 150
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 6400 NSE – Q: 20/100 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NSE KZB
Model 6400 NSE KZB
nominalni protok Q [l/s] 20/100
Kapacitet lit 6400
Posude 1x NSE 6400
Masa kg 255
Visina cm 256
Dužina cm 195
Širina cm 195
DN cijevi mm 315
Visina ul. cijevi cm 174
Visina izl. cijevi cm 169
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 4400
Min.kol. odv. ulja [lit] 200
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 400 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx5 9000 NSE – Q: 30/150 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NSE KZB
Model 9000 NSE KZB
nominalni protok Q [l/s] 30/150
Kapacitet lit 9000
Posude 1x NSE 9000
Masa kg 352
Visina cm 266
Dužina cm 225
Širina cm 225
DN cijevi mm 400
Visina ul. cijevi cm 182
Visina izl. cijevi cm 175
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 6000
Min.kol. odv. ulja [lit] 300
Produžetci 1XPP45
Poklopci 1×455
bypass U-unt V-vanj PE 400 U
–
–
–
DUAL BLOCK

SEPARATOR DUALBLOCK TIP AQBx5 1000 RB1 – Q: 3/15 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0722 A1 KZTB
Model 1000 RB1 KZTB
nominalni protok Q [l/s] 3/15
Kapacitet lit 1000
Posude 2xRB1 500
Masa kg 64
Visina cm 95
Dužina cm 156
Širina cm 100
DN cijevi mm 160
Visina ul. cijevi cm 70
Visina izl. cijevi cm 60
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 300
Vol. separatora [lit 700
Min.kol. odv. ulja [lit] 30
Produžetci /
Poklopci 1×355+1×455
bypass U-unt V-vanj UKC U
–
–
–

SEPARATOR DUALBLOCK TIP AQBx5 2000 RB2 – Q: 6/30 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 A2 KZTB
Model 2000 RB2 KZTB
nominalni protok Q [l/s] 6/30
Kapacitet lit 2000
Posude 2x RB2 1000
Masa kg 95
Visina cm 123
Dužina cm 156
Širina cm 128
DN cijevi mm 200
Visina ul. cijevi cm 95
Visina izl. cijevi cm 85
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 600
Vol. separatora [lit 1400
Min.kol. odv. ulja [lit] 60
Produžetci /
Poklopci 2X455
bypass U-unt V-vanj UKC U
–
–
–

SEPARATOR DUALBLOCK TIP AQBx5 3000 NSE – Q: 10/50 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NSE KZTB
Model 3000 NSE KZTB
nominalni protok Q [l/s] 10/50
Kapacitet lit 3000
Posude 2x NSE 1500
Masa kg 160
Visina cm 171
Dužina cm 241
Širina cm 115
DN cijevi mm 315
Visina ul. cijevi cm 121
Visina izl. cijevi cm 111
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 2000
Min.kol. odv. ulja [lit] 100
Produžetci 2XPP45
Poklopci 2X455
bypass U-unt V-vanj UKC V
–
–
–

SEPARATOR DUALBLOCK TIP AQB 4200 NSE – Q: 15/75 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NSE KZTB
Model 4200 NSE KZTB
nominalni protok Q [l/s] 15/75
Kapacitet lit 4200
Posude 2x NSE 2100
Masa kg 195
Visina cm 201
Dužina cm 285
Širina cm 135
DN cijevi mm 315
Visina ul. cijevi cm 133
Visina izl. cijevi cm 123
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1500
Vol. separatora [lit 2700
Min.kol. odv. ulja [lit] 150
Produžetci 2XPP45
Poklopci 2X455
bypass U-unt V-vanj UKC V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx5 6000 NPI – Q: 20/100 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NPI KZTB
Model 6000 NPI KZTB
nominalni protok Q [l/s] 20/100
Kapacitet lit 6000
Posude 2x NPI 3000
Masa kg 238
Visina cm 172
Dužina cm 359
Širina cm 171
DN cijevi mm 315
Visina ul. cijevi cm 100
Visina izl. cijevi cm 90
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 4000
Min.kol. odv. ulja [lit] 200
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj UKC V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx5 8000 NPI – Q: 30/150 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0729 NPI KZTB
Model 8000 NPI KZTB
nominalni protok Q [l/s] 30/150
Kapacitet lit 8000
Posude 2x NPI 4000
Masa kg 308
Visina cm 220
Dužina cm 362
Širina cm 171
DN cijevi mm 400
Visina ul. cijevi cm 148
Visina izl. cijevi cm 138
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 5000
Min.kol. odv. ulja [lit] 300
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj KRG 400 V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx5 10000 NPI – Q: 50/250 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NPI KZTB
Model 10000 NPI KZTB
nominalni protok Q [l/s] 50/250
Kapacitet lit 10000
Posude 2x NPI 5000
Masa kg 415
Visina cm 247
Dužina cm 412
Širina cm 195
DN cijevi mm 400
Visina ul. cijevi cm 170
Visina izl. cijevi cm 160
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 5000
Vol. separatora [lit 5000
Min.kol. odv. ulja [lit] 500
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj KRG 400 V
–
–
–

Modeli BYPASS x10

MONO BLOCK – UNUTARNJI BYPASS

SEPARATOR MONOBLOCK TIP AQBx10 1500 NSE – Q: 3/30 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0723 NSE KZB
Model 1500 NSE KZB
nominalni protok Q [l/s] 3/30
Kapacitet lit 1500
Posude 1x NSE 1500
Masa kg 95
Visina cm 172
Dužina cm 115
Širina cm 115
DN cijevi mm 200
Visina ul. cijevi cm 118
Visina izl. cijevi cm 113
Norma HRN EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 300
Vol. separatora [lit 1200
Min.kol. odv. ulja [lit] 30
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 V
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 2100 NSE – Q: 5/50 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 NSE KZB
Model 2100 NSE KZB
nominalni protok Q [l/s] 5/50
Kapacitet lit 2100
Posude 1x NSE 2100
Masa kg 105
Visina cm 201
Dužina cm 135
Širina cm 135
DN cijevi mm 250
Visina ul. cijevi cm 132
Visina izl. cijevi cm 127
Norma HRN EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 500
Vol. separatora [lit 1600
Min.kol. odv. ulja [lit] 50
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 400 V
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 2600 NSE – Q: 6/60 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724/1 NSE KZB
Model 2600 NSE KZB
nominalni protok Q [l/s] 6/60
Kapacitet lit 2600
Posude 1x NSE 2600
Masa kg 115
Visina cm 149
Dužina cm 171
Širina cm 171
DN cijevi mm 250
Visina ul. cijevi cm 87
Visina izl. cijevi cm 83
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 600
Vol. separatora [lit 2000
Min.kol. odv. ulja [lit] 60
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 3200 NSE – Q: 8/80 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NSE KZB
Model 3200 NSE KZB
nominalni protok Q [l/s] 8/80
Kapacitet lit 3200
Posude 1x NSE 3200
Masa kg 128
Visina cm 176
Dužina cm 171
Širina cm 171
DN cijevi mm 250
Visina ul. cijevi cm 106
Visina izl. cijevi cm 101
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 800
Vol. separatora [lit 2400
Min.kol. odv. ulja [lit] 80
Produžetci 1xPP45
Poklopci 1×455
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 3800 NSE – Q: 10/100 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NPI KZB
Model 3800 NSE KZB
nominalni protok Q [l/s] 10/100
Kapacitet lit 3800
Posude 1x NSE 3800
Masa kg 158
Visina cm 200
Dužina cm 171
Širina cm 171
DN cijevi mm 315
Visina ul. cijevi cm 128
Visina izl. cijevi cm 123
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 2800
Min.kol. odv. ulja [lit] 100
Produžetci 1xPP45
Poklopci 1xPP45
bypass U-unt V-vanj PE 300 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 5400 NSE – Q: 15/150 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0727 NSE KZB
Model 5400 NSE KZB
nominalni protok Q [l/s] 15/150
Kapacitet lit 5400
Posude 1x NSE 5400
Masa kg 198
Visina cm 229
Dužina cm 195
Širina cm 195
DN cijevi mm 400
Visina ul. cijevi cm 146
Visina izl. cijevi cm 141
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1500
Vol. separatora [lit 3900
Min.kol. odv. ulja [lit] 150
Produžetci 2XPP45
Poklopci 2X455
bypass U-unt V-vanj PE 400 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 6400 NSE – Q: 20/200 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NSE KZB
Model 6400 NSE KZB
nominalni protok Q [l/s] 20/200
Kapacitet lit 6400
Posude 1x NSE 6400
Masa kg 255
Visina cm 256
Dužina cm 195
Širina cm 195
DN cijevi mm 400
Visina ul. cijevi cm 174
Visina izl. cijevi cm 169
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 4400
Min.kol. odv. ulja [lit] 200
Produžetci 1XPP45
Poklopci 1X455
bypass U-unt V-vanj PE 400 U
–
–
–

SEPARATOR MONOBLOCK TIP AQBx10 9000 NSE – Q: 30/300 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NSE KZB
Model 9000 NSE KZB
nominalni protok Q [l/s] 30/300
Kapacitet lit 9000
Posude 1x NSE 9000
Masa kg 352
Visina cm 266
Dužina cm 225
Širina cm 225
DN cijevi mm 400
Visina ul. cijevi cm 182
Visina izl. cijevi cm 175
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 6000
Min.kol. odv. ulja [lit] 300
Produžetci 1XPP77
Poklopci 1×770
bypass U-unt V-vanj PE 400 U
–
–
–
DUAL BLOCK

SEPARATOR DUALBLOCK TIP AQBx10 2000 RB2 – Q: 6/60 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0724 A2 KZTB
Model 2000 RB2 KZTB
nominalni protok Q [l/s] 6/60
Kapacitet lit 2000
Posude 2x RB2 1000
Masa kg 95
Visina cm 123
Dužina cm 156
Širina cm 128
DN cijevi mm 250
Visina ul. cijevi cm 92
Visina izl. cijevi cm 82
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 600
Vol. separatora [lit 1400
Min.kol. odv. ulja [lit] 60
Produžetci /
Poklopci 2X455
bypass U-unt V-vanj UKC U
–
–
–

SEPARATOR DUALBLOCK TIP AQBx10 3000 NSE – Q: 8/80 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0725 NSE KZTB
Model 3000 NSE KZTB
nominalni protok Q [l/s] 8/80
Kapacitet lit 3000
Posude 2x NSE 1500
Masa kg 160
Visina cm 171
Dužina cm 241
Širina cm 115
DN cijevi mm 250
Visina ul. cijevi cm 121
Visina izl. cijevi cm 111
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 800
Vol. separatora [lit 2200
Min.kol. odv. ulja [lit] 80
Produžetci 2XPP45
Poklopci 2X455
bypass U-unt V-vanj UKC V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx10 4200 NSE – Q: 10/100 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0726 NSE KZTB
Model 4200 NSE KZTB
nominalni protok Q [l/s] 10/100
Kapacitet lit 4200
Posude 2x NSE 2100
Masa kg 195
Visina cm 201
Dužina cm 285
Širina cm 135
DN cijevi mm 315
Visina ul. cijevi cm 133
Visina izl. cijevi cm 123
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 1000
Vol. separatora [lit 3200
Min.kol. odv. ulja [lit] 100
Produžetci 2XPP45
Poklopci 2X455
bypass U-unt V-vanj KRG 400 V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx10 6000 NPI – Q: 20/200 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0728 NPI KZTB
Model 6000 NPI KZTB
nominalni protok Q [l/s] 20/200
Kapacitet lit 6000
Posude 2x NPI 3000
Masa kg 238
Visina cm 170
Dužina cm 362
Širina cm 171
DN cijevi mm 400
Visina ul. cijevi cm 100
Visina izl. cijevi cm 90
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2000
Vol. separatora [lit 4000
Min.kol. odv. ulja [lit] 200
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj KRG 400 V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx10 8000 NPI – Q: 30/300 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0729 NPI KZTB
Model 8000 NPI KZTB
nominalni protok Q [l/s] 25/250
Kapacitet lit 8000
Posude 2x NPI 4000
Masa kg 308
Visina cm 220
Dužina cm 362
Širina cm 171
DN cijevi mm 400
Visina ul. cijevi cm 148
Visina izl. cijevi cm 138
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 2500
Vol. separatora [lit 5500
Min.kol. odv. ulja [lit] 250
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj KRG 400 V
–
–
–

SEPARATOR DUALBLOCK TIP AQBx10 10000 NPI – Q: 30/300 l/s

Morate biti prijavljeni za preuzimanje DWG nacrta.

Prijava
Šifra 0730 NPI KZTB
Model 10000 NPI KZTB
nominalni protok Q [l/s] 30/300
Kapacitet lit 10000
Posude 2x NPI 5000
Masa kg 415
Visina cm 247
Dužina cm 412
Širina cm 195
DN cijevi mm 500
Visina ul. cijevi cm 170
Visina izl. cijevi cm 160
Norma HR EN 1825
Klasa I
MDK [mg/l] <5
Vol. taložnika [lit] 3000
Vol. separatora [lit 7000
Min.kol. odv. ulja [lit] 300
Produžetci 2XPP77
Poklopci 2X770
bypass U-unt V-vanj KRG 400 V
–
–
–

Trebate separatore lakih tekućina bez BYPASS-a?

Produžeci

PRODUŽETAK PP 30
Šifra 0030
Model PP 30
Visina cm 30
Dužina cm 30
Širina cm 30
Poklopac Ø mm 255

PRODUŽETAK PP 35
Šifra 0035
Model PP 35
Visina cm 30
Dužina cm 42
Širina cm 42
Poklopac Ø mm 355

PRODUŽETAK PP 45
Šifra 0045
Model PP 45
Visina cm 30
Dužina cm 53
Širina cm 53
Poklopac Ø mm 455

PRODUŽETAK P 77
Šifra 0077
Model PP 77
Visina cm 43
Dužina cm 81
Širina cm 81
Poklopac Ø mm PP 77

Certifikati

  • Atest HR / EN 858

  • Izjava o svojstvima (DoP)

Primjeri ugradnje

Tehnološki opis sustava

BYPASS separator lakih tekućina radi na principu gravitacijskog odvajanja i koalescencije, pri čemu se lakše frakcije (ulja i naftni derivati) izdvajaju na površinu vode.

Tijekom povećanih oborinskih dotoka, dio protoka se preusmjerava kroz oteretni vod, dok se prvi i najonečišćeniji dio oborinskog vala obrađuje kroz separator.

Tehnološke faze obrade:

  • usporavanje protoka i primarno odvajanje krutih tvari
  • gravitacijsko izdvajanje lakih tekućina
  • dodatno odvajanje u koalescentnom filtru
  • automatsko zatvaranje ispusta pomoću automatskog zatvarača
  • kontrolirano preusmjeravanje viška protoka kroz oteretni vod
  • ispust pročišćene vode

Sustav je projektiran za obradu oborinskih voda onečišćenih naftnim derivatima, sukladno zahtjevima normi HRN EN 858-1 i HRN EN 858-2.

Konstrukcija i materijali

Karakteristike izvedbe:

  • monolitna jednodijelna konstrukcija spremnika
  • bez varova i konstruktivnih spojeva
  • trajna vodonepropusnost
  • visoka mehanička otpornost
  • dugoročna stabilnost u podzemnoj ugradnji

Norme i certifikati

  • HRN EN 858-1 – Sustavi za odvajanje lakih tekućina – projektiranje, izvedba i ispitivanje

  • HRN EN 858-2 – Sustavi za odvajanje lakih tekućina – ugradnja, pogon i održavanje

  • Hrvatski certifikat o sukladnosti (ATEST)

Sljedivost

Svaka posuda označena je jedinstvenim bar-kodom kojim je osigurana sljedivost modela, proizvodne serije i godine proizvodnje.

Jamstvo

  • 30 godina garancije na LLDPE spremnike

Pravna napomena

© AQUOS ECO d.o.o. – Sva prava pridržana. Svi tekstovi, tablice i tehnički crteži (PDF i DWG) isključivo su intelektualno vlasništvo tvrtke AQUOS ECO d.o.o. Strogo je zabranjeno svako neovlašteno kopiranje, umnožavanje ili zloupotreba sadržaja u komercijalne svrhe bez prethodnog pisanog dopuštenja. Tehnička dokumentacija namijenjena je isključivo ovlaštenim projektantima za potrebe izrade projekata koji predviđaju ugradnju AQUOS sustava. Svako neovlašteno korištenje podliježe zakonskoj odgovornosti.

AQUOS BYPASS separatori lakih tekućina naftnih derivata
Aquos separatori naftnih derivataAQUOS separatori lakih tekućina naftnih derivata protoka 1,5 – 60 l/sec
Garažni separator sa spajanjem na kanalizacijuGaražni separatori sa spajanjem na kanalizaciju putem tlačnog voda

Projektantska podrška i savjetovanje

Dajemo besplatnu tehničku pomoć pri dimenzioniranju, provjeri kota i dostavi specifičnih CAD detalja.

Troškovnička stavka – spremno za vaše projekte

Kopirano!
"Dobava, transport i ugradnja separatora lakih tekućina i ulja naftnih derivata AQUOS ________ ili jednakovrijednog proizvoda, nazivnog protoka NS ____ l/s, izvedbe prema tehničkoj dokumentaciji proizvođača, standardno u klasi I (< 5 mg/l rezidualnog ulja). Separator mora biti izrađen od monolitnog spremnika od linearnog polietilena (LLDPE), proizvedenog tehnologijom rotacijskog lijevanja, bez varova i konstruktivnih spojeva."
