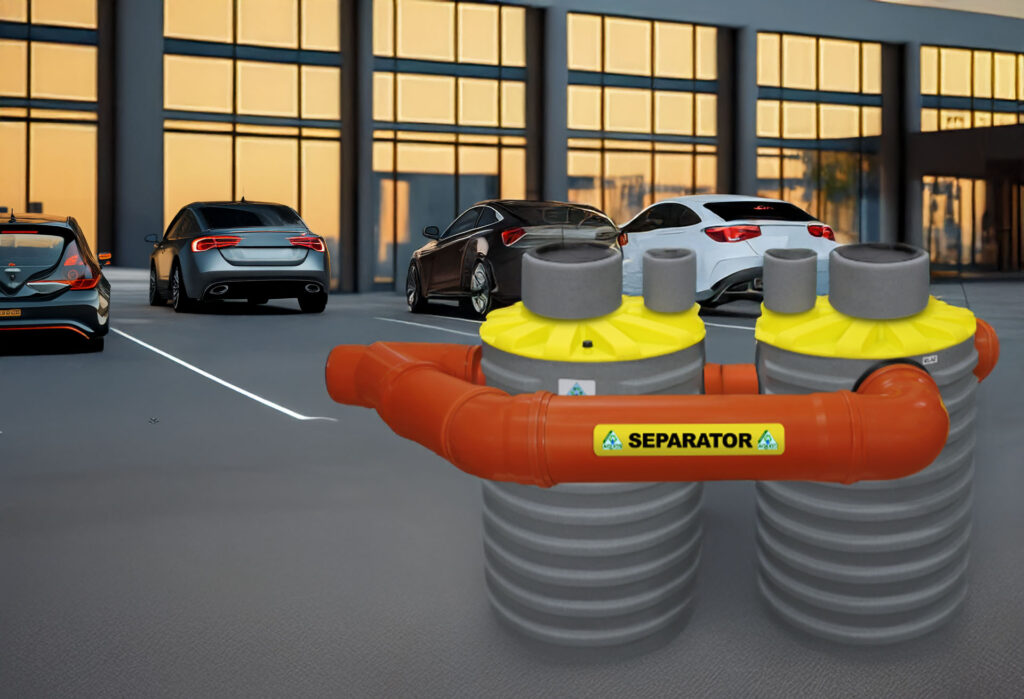

Slika je simbolična
Namjena
QUOS separatori lakih tekućina klase I namijenjeni su za mehaničko izdvajanje i separaciju lakih ulja i masti ugljikovodika iz oborinskih i tehnoloških otpadnih voda, koje nastaju na površinama izloženima onečišćenju naftnim derivatima.
Primjenjuju se u sustavima odvodnje parkirališta, prometnica, benzinskih postaja, autopraonica, autoservisa i sličnih objekata.
Učinkovitošću do < 5 mg/l rezidualnih ulja zadovoljavaju klasu I prema HRN EN 858, u skladu s važećim propisima.
O proizvodu
AQUOS separatori lakih tekućina (ugljikovodika) proizvode se u skladu s normama HRN EN 858-1 i HRN EN 858-2, u izvedbi s BYPASS-om ili bez njega, ovisno o projektnoj situaciji.
Standardno isporučujemo KLASU I (< 5 mg/l), dok je na zahtjev dostupna i KLASA II.
Svi modeli opremljeni su perivim koalescentnim filtrom i automatskim zatvaračem izlaza, uz mogućnost ugradnje sondi i alarmnih sustava.
Dostupne su dvije konstrukcije: MONOBLOCK (jedna posuda) i DUALBLOCK (dvije posude za plitku ugradnju).
Ugradnja je moguća i u nekolnim površinama bez betoniranja, uz regulaciju visine poklopca.
Po potrebi izrađujemo i prilagođena rješenja prema tehničkim zahtjevima investitora.
Dimenzioniranje
Separatori lakih tekućina dimenzioniraju se prema vršnom protoku (l/s) na temelju hidrauličkog proračuna ili prema oborinskom opterećenju i površini sliva.
Zapremina i priključci određuju se sukladno traženoj klasi pročišćavanja (npr. KLASA I – < 5 mg/l). Nudimo besplatan izračun i savjetovanje – kontaktirajte nas za odabir optimalnog rješenja za vaš projekt.
Modeli
MONO BLOCK
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0721 A1 KZ |
| Model | 500RB1 KZ |
| nominalni protok Q [l/s] | 1,5 |
| Kapacitet lit | 500 |
| Posude | 1x RB1 500 |
| Masa kg | 34 |
| Visina cm | 95 |
| Dužina cm | 100 |
| Širina cm | 78 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 70 |
| Visina izl. cijevi cm | 65 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 150 |
| Vol. separatora [lit | 350 |
| Min.kol. odv. ulja [lit] | 15 |
| Produžetci | / |
| Poklopci | 1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0721 TSKZ |
| Model | 500 TSOL |
| nominalni protok Q [l/s] | 1,5 |
| Kapacitet lit | 500 |
| Posude | 1x TSOL 500 |
| Masa kg | 33 |
| Visina cm | 110 |
| Dužina cm | 83 |
| Širina cm | 94 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 63 |
| Visina izl. cijevi cm | 58 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 240 |
| Vol. separatora [lit | 260 |
| Min.kol. odv. ulja [lit] | 25 |
| Produžetci | 1x PP 45 (opcijski) |
| Poklopci | 1x poklopac |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0722 NSE KZ |
| Model | 1000 NSE KZ |
| nominalni protok Q [l/s] | 3 |
| Kapacitet lit | 1000 |
| Posude | 1x NSE 1000 |
| Masa kg | 54 |
| Visina cm | 121 |
| Dužina cm | 114 |
| Širina cm | 114 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 90 |
| Visina izl. cijevi cm | 85 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 300 |
| Vol. separatora [lit | 700 |
| Min.kol. odv. ulja [lit] | 30 |
| Produžetci | 1xPP45 |
| Poklopci | 1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0722/1 TSKZ |
| Model | 1000 TSOL |
| nominalni protok Q [l/s] | 3 |
| Kapacitet lit | 1000 |
| Posude | 1x TSOL 1000 |
| Masa kg | 50 |
| Visina cm | 165 |
| Dužina cm | 84 |
| Širina cm | 94 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 115 |
| Visina izl. cijevi cm | 110 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 475 |
| Vol. separatora [lit | 525 |
| Min.kol. odv. ulja [lit] | 50 |
| Produžetci | 1x PP45 (opcijski) |
| Poklopci | 1× poklopac |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0723 NSE KZ |
| Model | 1500 NSE KZ |
| nominalni protok Q [l/s] | 6 |
| Kapacitet lit | 1500 |
| Posude | 1x NSE 1500 |
| Masa kg | 75 |
| Visina cm | 171 |
| Dužina cm | 114 |
| Širina cm | 114 |
| DN cijevi mm | 125 |
| Visina ul. cijevi cm | 140 |
| Visina izl. cijevi cm | 135 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 600 |
| Vol. separatora [lit | 900 |
| Min.kol. odv. ulja [lit] | 60 |
| Produžetci | 1xPP45 |
| Poklopci | 1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0724 NSE KZ |
| Model | 2100 NSE KZ |
| nominalni protok Q [l/s] | 10 |
| Kapacitet lit | 2100 |
| Posude | 1x NSE 2100 |
| Masa kg | 95 |
| Visina cm | 201 |
| Dužina cm | 135 |
| Širina cm | 135 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 152 |
| Visina izl. cijevi cm | 147 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 1000 |
| Vol. separatora [lit | 1100 |
| Min.kol. odv. ulja [lit] | 100 |
| Produžetci | 1xPP45 |
| Poklopci | 1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0725 NPI KZ |
| Model | 3000 NPI KZ |
| nominalni protok Q [l/s] | 15 |
| Kapacitet lit | 3000 |
| Posude | 1x NPI 3000 |
| Masa kg | 108 |
| Visina cm | 172 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 95 |
| Visina izl. cijevi cm | 90 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 1500 |
| Vol. separatora [lit | 1500 |
| Min.kol. odv. ulja [lit] | 150 |
| Produžetci | PP77 |
| Poklopci | PP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0726 NPI KZ |
| Model | 4000 NPI KZ |
| nominalni protok Q [l/s] | 20 |
| Kapacitet lit | 4000 |
| Posude | 1x NPI 4000 |
| Masa kg | 138 |
| Visina cm | 220 |
| Dužina cm | 171 |
| Širina cm | 171 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 145 |
| Visina izl. cijevi cm | 140 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 2000 |
| Vol. separatora [lit | 2000 |
| Min.kol. odv. ulja [lit] | 200 |
| Produžetci | PP77 |
| Poklopci | PP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0727 NPI KZ |
| Model | 5000 NPI KZ |
| nominalni protok Q [l/s] | 30 |
| Kapacitet lit | 5000 |
| Posude | 1x NPI 5000 |
| Masa kg | 198 |
| Visina cm | 247 |
| Dužina cm | 195 |
| Širina cm | 195 |
| DN cijevi mm | 250 |
| Visina ul. cijevi cm | 165 |
| Visina izl. cijevi cm | 160 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 3000 |
| Vol. separatora [lit | 2000 |
| Min.kol. odv. ulja [lit] | 300 |
| Produžetci | PP77 |
| Poklopci | PP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0728 NSE KZ |
| Model | 6400 NSE KZ |
| nominalni protok Q [l/s] | 40 |
| Kapacitet lit | 6400 |
| Posude | 1x NSE 6400 |
| Masa kg | 230 |
| Visina cm | 257 |
| Dužina cm | 195 |
| Širina cm | 195 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 190 |
| Visina izl. cijevi cm | 185 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 4000 |
| Vol. separatora [lit | 2400 |
| Min.kol. odv. ulja [lit] | 400 |
| Produžetci | 1xPP45 |
| Poklopci | 1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0729 NPI KZ |
| Model | 8000 NPI KZ |
| nominalni protok Q [l/s] | 50 |
| Kapacitet lit | 8000 |
| Posude | 1x NPI 8000 |
| Masa kg | 265 |
| Visina cm | 277 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 180 |
| Visina izl. cijevi cm | 175 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 5000 |
| Vol. separatora [lit | 3000 |
| Min.kol. odv. ulja [lit] | 500 |
| Produžetci | 1XPP77 |
| Poklopci | 1XPP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0730 NPI KZ |
| Model | 10000 NPI KZ |
| nominalni protok Q [l/s] | 60 |
| Kapacitet lit | 10000 |
| Posude | 1x NPI 10000 |
| Masa kg | 325 |
| Visina cm | 302 |
| Dužina cm | 227 |
| Širina cm | 227 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 205 |
| Visina izl. cijevi cm | 200 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 6000 |
| Vol. separatora [lit | 4000 |
| Min.kol. odv. ulja [lit] | 600 |
| Produžetci | 1XPP77 |
| Poklopci | 1XPP77 |
| – | |
| – | |
| – | |
| – |
DUAL BLOCK
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0722 A1 KZT |
| Model | 1000 RB1 KZT |
| nominalni protok Q [l/s] | 3 |
| Kapacitet lit | 1000 |
| Posude | 2xRB1 500 |
| Masa kg | 54 |
| Visina cm | 95 |
| Dužina cm | 156 |
| Širina cm | 100 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 73 |
| Visina izl. cijevi cm | 68 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 300 |
| Vol. separatora [lit | 700 |
| Min.kol. odv. ulja [lit] | 30 |
| Produžetci | / |
| Poklopci | 1×355+1×455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0722 TS KZT |
| Model | 1000 TSOL |
| nominalni protok Q [l/s] | 3 |
| Kapacitet lit | 1000 |
| Posude | 2x TSOL 500 |
| Masa kg | 66 |
| Visina cm | 110 |
| Dužina cm | 168 |
| Širina cm | 94 |
| DN cijevi mm | 110 |
| Visina ul. cijevi cm | 63 |
| Visina izl. cijevi cm | 57 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 475 |
| Vol. separatora [lit | 525 |
| Min.kol. odv. ulja [lit] | 50 |
| Produžetci | 2x PP 45 (opcijski) |
| Poklopci | 2x poklopac |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0724 A2 KZT |
| Model | 2000 RB2 KZT |
| nominalni protok Q [l/s] | 10 |
| Kapacitet lit | 2000 |
| Posude | 2x RB2 1000 |
| Masa kg | 95 |
| Visina cm | 123 |
| Dužina cm | 156 |
| Širina cm | 128 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 100 |
| Visina izl. cijevi cm | 95 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 1000 |
| Vol. separatora [lit | 1000 |
| Min.kol. odv. ulja [lit] | 100 |
| Produžetci | / |
| Poklopci | 2X455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0724 TSKZT |
| Model | 2000 TSOL |
| nominalni protok Q [l/s] | 10 |
| Kapacitet lit | 2000 |
| Posude | 2x TSOL 1000 |
| Masa kg | 99 |
| Visina cm | 165 |
| Dužina cm | 168 |
| Širina cm | 94 |
| DN cijevi mm | 160 |
| Visina ul. cijevi cm | 110 |
| Visina izl. cijevi cm | 105 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 950 |
| Vol. separatora [lit | 1050 |
| Min.kol. odv. ulja [lit] | 95 |
| Produžetci | 2x PP 45 (opcijski) |
| Poklopci | 2x poklopac |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0725 NSE KZT |
| Model | 3000 NSE KZT |
| nominalni protok Q [l/s] | 15 |
| Kapacitet lit | 3000 |
| Posude | 2x NSE 1500 |
| Masa kg | 140 |
| Visina cm | 171 |
| Dužina cm | 241 |
| Širina cm | 115 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 133 |
| Visina izl. cijevi cm | 127 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 1500 |
| Vol. separatora [lit | 1500 |
| Min.kol. odv. ulja [lit] | 150 |
| Produžetci | 2XPP45 |
| Poklopci | 2X455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0726 NSE KZT |
| Model | 4200 NSE KZT |
| nominalni protok Q [l/s] | 20 |
| Kapacitet lit | 4200 |
| Posude | 2x NSE 2100 |
| Masa kg | 178 |
| Visina cm | 201 |
| Dužina cm | 285 |
| Širina cm | 135 |
| DN cijevi mm | 200 |
| Visina ul. cijevi cm | 151 |
| Visina izl. cijevi cm | 147 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 2000 |
| Vol. separatora [lit | 2200 |
| Min.kol. odv. ulja [lit] | 200 |
| Produžetci | 2XPP45 |
| Poklopci | 2X455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0727 NSE KZT |
| Model | 5200 NSE KZT |
| nominalni protok Q [l/s] | 30 |
| Kapacitet lit | 5200 |
| Posude | 2x NSE 2600 |
| Masa kg | 198 |
| Visina cm | 149 |
| Dužina cm | 362 |
| Širina cm | 171 |
| DN cijevi mm | 250 |
| Visina ul. cijevi cm | 95 |
| Visina izl. cijevi cm | 89 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 3000 |
| Vol. separatora [lit | 2200 |
| Min.kol. odv. ulja [lit] | 300 |
| Produžetci | 2XPP45 |
| Poklopci | 2X455 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0728 NPI KZT |
| Model | 6000 NPI KZT |
| nominalni protok Q [l/s] | 40 |
| Kapacitet lit | 6000 |
| Posude | 2x NPI 3000 |
| Masa kg | 215 |
| Visina cm | 170 |
| Dužina cm | 362 |
| Širina cm | 171 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 100 |
| Visina izl. cijevi cm | 90 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 4000 |
| Vol. separatora [lit | 2000 |
| Min.kol. odv. ulja [lit] | 400 |
| Produžetci | 2XPP77 |
| Poklopci | 2XPP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0729 NPI KZT |
| Model | 8000 NPI KZT |
| nominalni protok Q [l/s] | 50 |
| Kapacitet lit | 8000 |
| Posude | 2x NPI 4000 |
| Masa kg | 285 |
| Visina cm | 220 |
| Dužina cm | 362 |
| Širina cm | 171 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 150 |
| Visina izl. cijevi cm | 140 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 5000 |
| Vol. separatora [lit | 3000 |
| Min.kol. odv. ulja [lit] | 500 |
| Produžetci | 2XPP77 |
| Poklopci | 2XPP77 |
| – | |
| – | |
| – | |
| – |
Morate biti prijavljeni za preuzimanje DWG nacrta.
Prijava| Šifra | 0730 NPI KZT |
| Model | 10000 NPI KZT |
| nominalni protok Q [l/s] | 60 |
| Kapacitet lit | 10000 |
| Posude | 2x NPI 5000 |
| Masa kg | 385 |
| Visina cm | 247 |
| Dužina cm | 410 |
| Širina cm | 195 |
| DN cijevi mm | 315 |
| Visina ul. cijevi cm | 170 |
| Visina izl. cijevi cm | 160 |
| Norma | HRN EN 858-1 / HRN EN 858-2 |
| Klasa | I |
| MDK [mg/l] | <5 |
| Vol. taložnika [lit] | 6000 |
| Vol. separatora [lit | 4000 |
| Min.kol. odv. ulja [lit] | 600 |
| Produžetci | 2XPP77 |
| Poklopci | 2XPP77 |
| – | |
| – | |
| – | |
| – |
Produžeci
| Šifra | 0030 |
| Model | PP 30 |
| Visina cm | 30 |
| Dužina cm | 30 |
| Širina cm | 30 |
| Poklopac Ø mm | 255 |
| Šifra | 0035 |
| Model | PP 35 |
| Visina cm | 30 |
| Dužina cm | 42 |
| Širina cm | 42 |
| Poklopac Ø mm | 355 |
| Šifra | 0045 |
| Model | PP 45 |
| Visina cm | 30 |
| Dužina cm | 53 |
| Širina cm | 53 |
| Poklopac Ø mm | 455 |
| Šifra | 0077 |
| Model | PP 77 |
| Visina cm | 43 |
| Dužina cm | 81 |
| Širina cm | 81 |
| Poklopac Ø mm | PP 77 |
Primjeri ugradnje
Garancija i certifikati
Pravna napomena
Sva prava su pridržana.
Svako neovlašteno kopiranje, umnažanje, distribucija ili korištenje ovog rješenja – u cijelosti ili djelomično – strogo je zabranjeno i zakonski kažnjivo.
Pravna zaštita uređena je u skladu s:
Zakonom o autorskom pravu i srodnim pravima (Narodne novine, broj 111/2021)
Fotogalerija
